852-GS回聲測深儀
陀螺儀穩定的微型成像聲納
Imagenex 852-GS型設計用于最小的ROV和檢查車。陀螺儀穩定性直接集成在聲納頭中，因此聲納不再受到宿主車輛旋轉的模糊影響的損害。

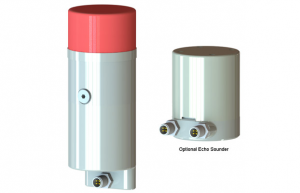

將可選的回聲測深儀連接至聲納并直接連接至水面。
使用串行通信，即115.2 kbps的RS-485或RS-232。本機將掃描360°，最大范圍為50米。
特征
- 超小型尺寸非常適合安裝在當今的微型ROV上
- 陀螺穩定換能器轉向
- 帶有可選回聲測深儀的菊花鏈聲納
- 簡單的設置和安裝
- 方向模塊
應用領域
- ROV，AUV和UUV
- 載人潛水器
- 搜索和恢復
- 科學研究
硬件規格
| 頻率 | 675 kHz |
| 傳感器 | 成像類型，流體補償 |
| 換能器束寬 | 2.4°x 20° |
| 范圍解析度 | 500數據點時10毫米（0.4英寸）或 250數據點時20毫米（0.8英寸）（極性模式） |
| 最小?可檢測范圍 | 150毫米（6英寸） |
| 最大限度。工作深度 | 300米 |
| 最大限度。電纜長度 | 典型的雙絞屏蔽線（RS-485）上為1000 m |
| 界面 | RS-485串行接口@ 115.2 kbps（或可選的RS-232） |
| 連接器 | IE55-1206-BCR |
| 電源供應 | 小于3瓦的12-50 VDC |

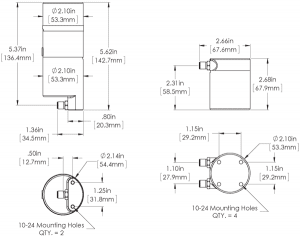

| 尺寸 | 直徑54.4毫米（2.14英寸）x長度142.7毫米（5.62英寸） |
| 空氣重量 | ?0.6公斤（?1.3磅） |
| 水中重量 | ?0.3公斤（?0.7磅） |
| 材料 | 6061-T6鋁和聚氨酯 |
| 涂層 | 硬陽極電鍍 |
