ISDC IR-574黑體輻射源

美國ISDC IR-574黑體輻射源設計于作為理想的黑體發射器提供紅外輻射。輸出能源從2.25″腔體慢慢接近理論上的最大能源曲線，該曲線由Max Planck的方程式得出，并且允許用戶校正，校準和測量紅外設備和所有類型的現象。 IR-574黑體輻射源使用集成孔徑輪，在沒有改變關鍵光學設置以及集合孔徑以及距離變化的前提下由已知值得到各種不同的紅外輻射通量。在任何一點的通量都可輕易得出。美國ISDC IR-574黑體輻射源是近紅外(1-3 um)，中紅外(3-8)和遠紅外(8-30+ um)的理想輻射源。通過使用特殊的高輻射率的SiC腔體材料，IR-574黑體系統可提高溫度范圍到1200oC。

20o錐形-嵌壁式-圓錐形，表面放射以及腔式的黑體輻射提供了IR-574黑體輻射源本身熱能量的多種反射，吸收和重發射。腔體的熱能量由陶瓷密封加熱器線圈產生，可均勻加熱腔缸溫度從50oC到 1200oC. ISDC提供IR-574黑體輻射源一年的保修期。

Specifications:
溫度范圍:
50 – 1200 C
發射度Watts/Cm^2 (Watts):
26.68?? (684)
波長范圍:
0.5 – 99um
發射率:
>0.99
發射器尺寸: in (mm)
2.25″ (57)
源類型:
Cavity
溫度分辨率:
0.1 C
校準準確性:
+/- 0.2 C to NIST Standard
穩定性：短期（長期）:
+/- 0.1 C? (+/- 0.2C)
響應時間:
100-1200? <80 Minutes
溫度傳感器:
Embedded 0.01% Matched Type S
控制類型:
Active Multi-Band P.I.D.
電源:
90 to 125 or 208-240 VAC 50-60 Hz
功率要求:
1400 Watts Max
電纜長度:
8 Feet? (2.4 m)
尺寸: in (mm)???? Source:
12.5” H x 20” D x 10” W (317x508x254)
控制器:
5.1″H x 13.4″D x 12″W (130x340x304)
質保:
1 Year
標準孔徑:
2.0″ (50.8)
遠程接口:
RS-232 or IEEE-488/GPIB
重量:
Source: 45lbs
Controller: 9 lbs (Rackmounted 10 lbs)
運輸重量 :
2 Boxes; 63 lbs



IR-574黑體輻射源可選附件：
RS232或IEEE/GPIB通信

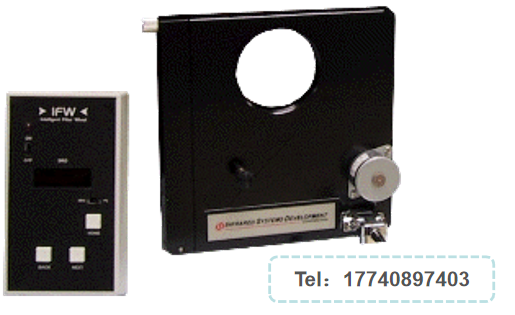

2“ 遙控電動濾光輪
2“ 5位置手動光圈輪
控制器安裝機架
