測量級加速度計AI-Q-710
適用于軌道和結構監測，無人機，鉆孔，指向系統和光學系統
inalabs?測量級加速度計提供緊湊，堅固的外殼，提供超高的振動和抗沖擊能力。這些型號具有廣泛的民用應用，如高速車輛控制傳感器，地震傳感器和結構完整性監測器。
性能統計數據
- 輸入范圍+/- 30g
- 一年重復性< 1200ppm
- 溫度靈敏度< 200ppm /°C

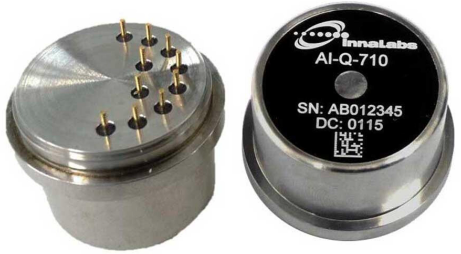

AI-Q-710測量級加速度計
高性能的加速度計
AI-Q-710是一款測量級加速度計，采用石英Flexure技術制造。由于其模擬電壓輸出和出色的長期可重復性，AI-Q-710是要求苛刻的空中，陸地和海洋應用的最佳解決方案。
關鍵性能
- 戰術級表現。
- 良好的偏見。
- 高輸入范圍。
- 溫度變化下穩定性高。
- 可靠性高。
- 內部溫度傳感器熱補償。
- 緊湊，堅固的設計。
技術規范
| 單位 | 數值 | |
| 產品性能 | ||
| Input Range | g | ±30 |
| Bias | mg | <8 |
| One-year Composite Repeatability | μg | <1200 |
| Temperature Sensitivity | μg/°C | <70 |
| Scale Factor | mA/g | 1.23 to 1.43 |
| One-year Composite Repeatability | ppm | <1200 |
| Temperature Sensitivity | ppm/°C | <200 |
| Axis Misalignment | μrad | <2000 |
| Vibration Rectification | μg/g2 RMS | <50 (50-200 Hz) <100 (200-750 Hz) <150 (750-2000 Hz) |
| Intrinsic Noise | μg RMS | <7 (0-10 Hz) <70 (10-500 Hz) <1500 (500-10000 Hz) |
| 環境 | ||
| Operating Temperature | °C | -55 to +96 |
| Shock | g | 250 |
| Vibration Peak Sine | g, Hz | 25g @ 20 to 2000 Hz |
| Resolution/Threshold | μg | <1 |
| Bandwidth | Hz | >300 |
| 溫度模型 | ||
| Yes | ||
| 電子性能 | ||
| Quiescent Current per Supply | mA | <16 |
| Quiescent Power @±15VDC | mW | <480 |
| Input Voltage | VDC | ±13 to ±28 |
| 機身參數 | ||
| Weight | g | 53 ± 2 |
| Diameter below mounting surface | mm | ? 25.45 Max |
| Height – bottom to mounting surface | mm | 14.2 Max |
| Case Material | 300 Series Stainless Steel | |
* AI-Q-810是商用替代產品，測量范圍為±15g
應用領域
AI-Q-710是廣泛應用的理想選擇。AI-Q-810是一種具有±15g有限測量范圍的替代方案。
- -汽車測試儀器。
- -制動系統減速。
- -橋梁和建筑物的搖擺和傾斜監測。
- -工業和機器人控制。
- -陸地車輛導航。
- -地鐵和火車乘坐舒適性控制。
- -海洋鉆井平臺運動監測。
