增益模塊與增益芯片類似，但其一側耦合到單模光纖中。它非常適用于構建具有光纖輸出的可調諧激光器。工廠制造的光纖耦合器確保了優化的耦合效率、長期穩定性和卓越的可靠性。增益模塊消除了對裸增益芯片方案中通常使用的許多組件的需求，從而大大提高了系統可靠性并降低了成本。由于內置TEC和高精度熱敏電阻，增益模塊的另一個特點是溫度穩定性。

該裝置包括一個帶有彎曲條紋的“C型”增益芯片。條紋傾斜的面設計用于外部反饋，并具有深A(yù)R涂層，從而對芯片波導產生極低的背反射。它確保了自激光的阻斷，并消除了在外腔系統中操作時與復合腔相關的問題。這導致在整個調諧范圍內具有高邊模抑制比（SMSR）的非常精細的譜線。具有垂直條紋的面具有適當?shù)姆瓷洌ㄍǔＴ?-15%的范圍內），以同時提供具有高輸出功率的寬波長調諧。在標準器件中該小面的反射被優化用于在外部腔設置中的操作，該外部腔設置向芯片提供有效的反饋（約50%）（示意性地顯示在圖片中）。對于具有較低反饋的方案，我們建議在小平面上具有不同涂層的定制設備，以提供優化的反射。

設計外部空腔的提示：

建議使用閃耀光柵，以最大限度地減少對其他反射級的損失；

對于正交于凹槽的偏振效率較高的光柵，建議使用λ/2板，以實現高波長分辨率和最佳反射效率的組合。

注：工作波長、端面反射和其他參數可以針對外腔系統的特定應用和設計進行優化。我們知識淵博的應用程序團隊隨時準備根據您的需求和應用程序就最佳解決方案提供咨詢和建議。請與我們聯系以獲得定制的解決方案。

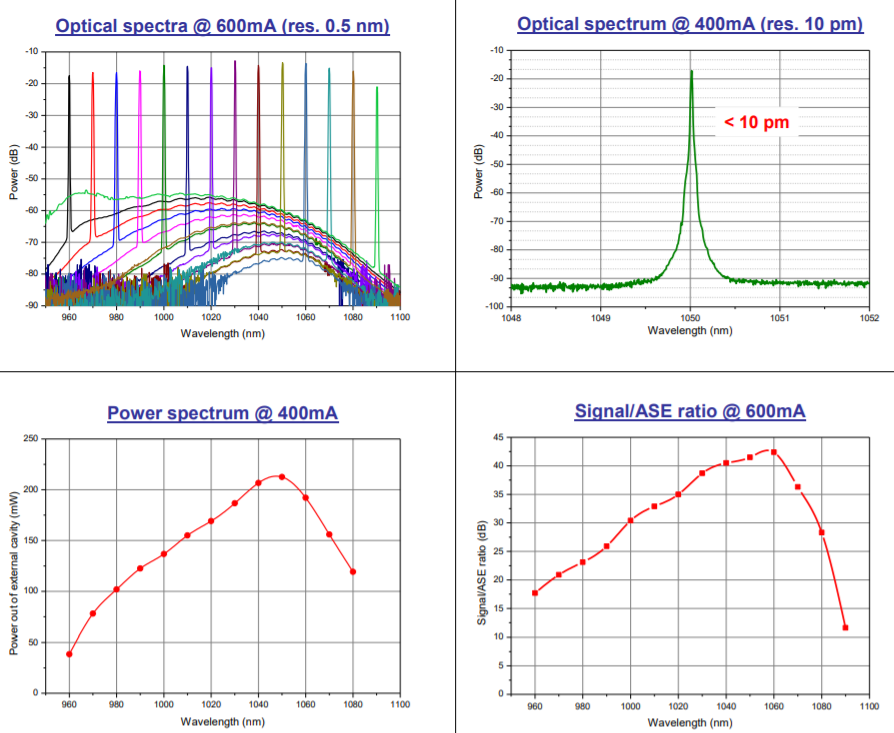

*（增益模塊的典型參數）–@連續波，25攝氏度散熱片溫度，Littrow配置的外腔，具有≈50%的反饋。780-1330 nm范圍內的任何定制波長都是可能的。
