增益芯片是構建可調諧二極管激光器或高穩定性外腔二極管激光器的增益介質的不可替代的元件。增益芯片與半導體激光管芯片相似，不同之處在于它在一個或兩個面上都有很深的抗反射涂層，這顯著增加了自激光的閾值或消除了它。

典型的外腔二極管激光器配置是 Littrow 腔和 Littman/Metcalf 腔。對于 Littrow 配置，安裝衍射光柵的方式是所需波長的光沿入射光束衍射回來。

通過旋轉光柵來掃描波長。通常，腔內消色差透鏡用于在相對較大的光柵區域上準直膨脹光束。零級衍射光束可用作輸出激光束。Innolume Gain-chip 產品線細分為兩大類：

• 單側光接入（A 型和 B 型）
• 兩側光接入（C 型和 D 型）

單側光訪問增益芯片是在輸出功率從外腔外耦合的方案中運行的理想元件。通常，它們采用 TO-can 封裝。

兩側光接入增益芯片可用于允許直接從增益芯片面進行功率輸出耦合以減少光損耗的方案，或用于放大的光學方案。

A 型 Gain-chip 具有垂直于刻面的直條紋，具有高反射 （HR） 和深減反射 （AR） 涂層。這是構建外腔二極管激光器的最具成本效益的解決方案。A 型 GC 具有對稱光束遠場，使用高 NA 非球面透鏡為外腔和外腔提供有效耦合。與其他類型的 Gain 芯片相比，這種類型的增益頻譜紋波抑制相對較低。這是因為 AR 涂層刻面的反射率為 0.1%，并且可以通過僅使用彎曲的條帶到刻面設計來進一步減少。

B 型 GC 具有彎曲的條紋，正常側帶有 HR-，傾斜側有深 AR 涂層。曲面條紋與深 AR 涂層相結合，提供極低的反射 （< 10E-5），從而抑制自激光并最大限度地減少增益紋波。彎曲條紋的缺點是輸出光束的失真，使準直變得不便，并降低了反向耦合的效率。必須使用高 NA 光學元件。

C 型 GC 在傾斜側有彎曲的條紋和深的 AR 涂層，在法向側有百分之幾的反射。波長選擇反饋必須位于傾斜側（與 B 型具有相同的優點和缺點），而輸出功率從正常側輸出。這種設計允許高輸出功率和相對較好的輸出光束。具有正常條紋的刻面的反射必須根據系統的配置和所需的輸出功率進行單獨設計。

D 型 GC 有一個傾斜的條紋，兩側都有一個很深的 AR，通常用于需要內置放大裝置的高級光學方案。創新的刻面涂層技術，包括刻面鈍化，滿足高可靠性要求。ISO9001：2008 一致性生產基于精心的設計、制造和廣泛的測試。每個設備都經過單獨測試，并附帶一組指定的測試數據。

Innolume增益芯片主要特點

• 針對外腔中的波長鎖定操作進行了優化。
• 寬廣的自由跳動調諧范圍。
• 高 SMSR。
• 在最大工作電流下無自激光。
• TE 極化。

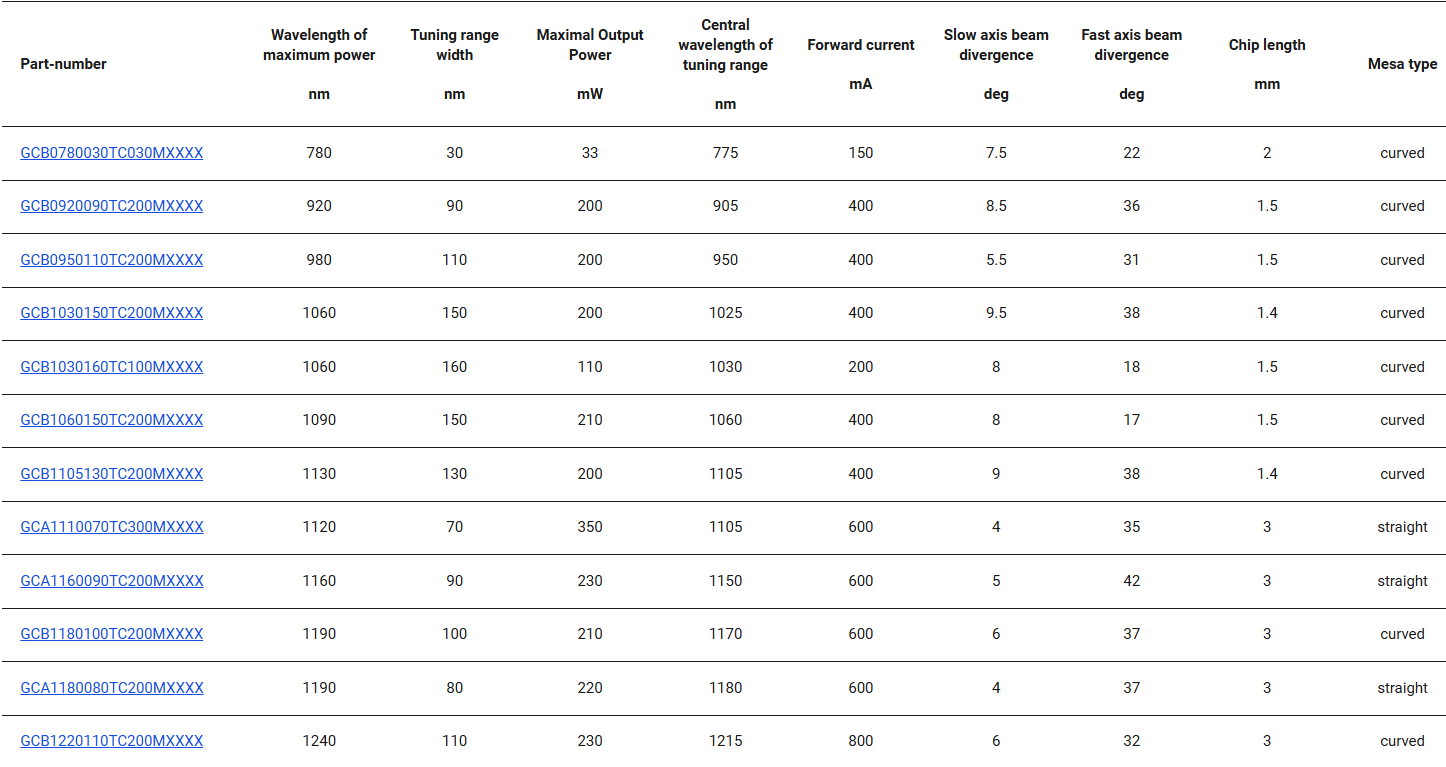

Innolume增益芯片型號：
