彈簧卷盤
John Evans’ Sons?提供開放和封閉的彈簧卷軸。除了我們的標準線的卷軸，我們可以在標準尺寸內定制制造。如果體積或應用證明，我們將制造一個完全定制的卷軸。各種負載和撓度選擇可用。

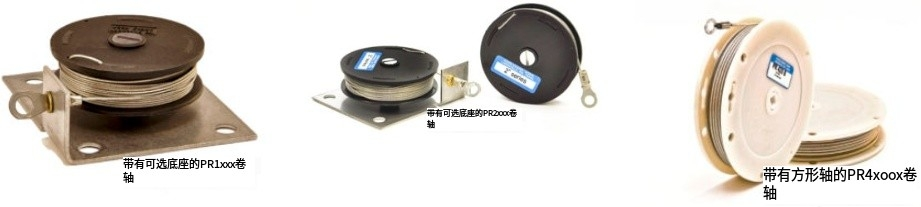

開卷-塑料或金屬
John Evans’制造“開放式”建筑彈簧卷軸，也被稱為arbor卷軸。在一個開放的卷筒中，電纜是暴露的，包裹在卷筒的外部圓周，并包含在兩個法蘭之間&由內部彈簧產生的負載。彈簧卷軸為任何必須被提升的組件提供提升幫助，減少了“感覺”重量，并能夠對預加載和最大行程進行調整。它們可以精確地平衡從不足1磅到超過50磅的負載。
應用的例子包括:
醫療設備設計師可以利用彈簧卷來平衡手術室中的可移動機構或監視器支架，以及醫療電子機柜周圍或內部的軟管，電纜，管道管理。
在符合人體工程學設計的工作站中，可以調整各種工具和固定裝置的高度，預載荷和最大行程。
減少在運送卡車上抬起卷簾門所需的能量，或減少在公務機和其他航空航天應用上打開和關閉門/樓梯所需的能量。
電梯門的平衡，減少關門所需的力并保持每層門的關閉狀態。
開放式卷軸有多種尺寸可供選擇:
- 直徑范圍為1.64 “至6.0 “
- 寬度從0.49英寸到1.63英寸不等
- 從1.64″到5.09″dia。可配塑料盒
- 從3.38″到6.00″dia。可提供金屬外殼

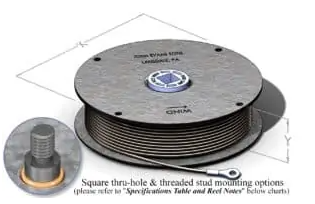

所有型號的金屬和塑料都有一個方形孔Delrin塑料軸(有一個.320英寸方形孔，用于安裝5/16”馬車螺栓)用于“螺栓直通”或螺紋螺柱用于“螺栓上”安裝。不銹鋼和鍍鋅鋼電纜，外端連接的環形端子以及喬木式配置可以在我們的彈簧卷規格表和開放式彈簧卷說明(下面)中找到。

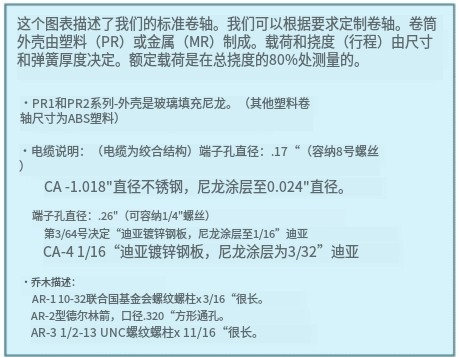

開放式彈簧卷筒選擇圖(請參閱下面的圖表“規格表和卷筒說明”)您可以“點擊”下面的規格表中的各種零件編號以查看高分辨率負載與撓度圖表或點擊這里:
開式彈簧卷軸規格表

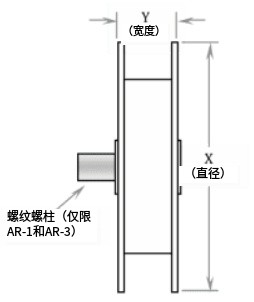

| Part Number | Load (Lbs.) | Deflection (Feet) | Cable | X Diameter (Inches) | Y Width (Inches) | Arbor |
|---|---|---|---|---|---|---|
| PR104B | 0.3 | 6.6 | CA-1 | 1.64 | 0.49 | AR-1 |
| PR105B | 0.5 | 5.0 | ||||
| PR108B | 1.1 | 3.0 | ||||
| PR110B | 2.0 | 2.3 | ||||
| PR210 | 2.0 | 6.0 | 1.95 | 0.55 | ||
| PR212 | 2.6 | 4.5 | ||||
| PR213 | 3.4 | 3.75 | ||||
| PR216 | 4.3 | 2.7 | ||||
| PR310B | 1.8 | 10.0 | CA-3 | 3.38 | 0.98 | AR-2 |
| PR315B | 3.6 | 6.5 | ||||
| MR315B | 3.6 | 6.5 | 0.88 | |||
| PR320B | 6.3 | 4.5 | 0.98 | |||
| MR320B | 6.3 | 4.5 | 0.88 | |||
| MR325B | 12.5 | 3.5 | 0.98 | |||
| PR420B | 4.5 | 18.0 | CA-4 | 5.09 | 1.10 | |
| PR425B | 8.0 | 13.5 | ||||
| MR425B | 8.0 | 13.5 | 5.00 | 0.88 | ||
| MR425E | 16.0 | 13.5 | 1.63 | |||
| MR428D | 15.0 | 12.0 | 1.38 | |||
| MR428E | 22.0 | 12.0 | 1.63 | |||
| MR433D | 22.5 | 10.0 | 1.38 | |||
| MR433E | 27.0 | 10.0 | 1.63 | |||
| MR525D | 10.0 | 27.0 | 6.00 | 1.38 | ||
| MR542D | 28.0 | 13.0 | AR-3 | |||
| MR550D | 45.0 | 11.5 |
封閉彈簧卷-塑料結構
我們提供三種風格的彈簧加載電纜收縮卷軸與塑料盒。
- 小型封閉式卷軸系列
- 尋回犬系列
- 封閉式卷筒系列
一個封閉的卷軸只是一個開放的卷軸在一個封閉的信封或包裝。對于封閉式卷筒，唯一可用的功能是從電纜中直線拉出，在縮回位置，電纜被封閉在外殼中。所附的卷軸可在一系列負載和擴展。封閉的卷軸可以通過將其放入腔內，通過可以提供的安裝板或在某些情況下使用通孔來安裝。
彈簧卷的負載、延伸特性和容量隨所用彈簧的不同而不同。對于給定的最大擴展，可以通過改變寬度來改變負載。卷軸配有附加電纜，其長度等于最大可用電纜延伸。可根據需要選擇其他長度的電纜。
彈簧卷的應用通常是那些需要長撓度與負載成比例的應用。它們包括閉門器，計數器平衡器，繩索牽引器，零售顯示防盜，工具平衡器或持有人等用途。
