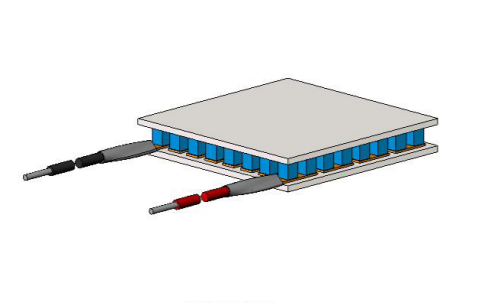

Ecogen LLC thermoelectric coolers,帕爾貼控溫原件,Kryotherm單級熱電冷卻器

標準交貨條款

• 基材——氧化鋁（ВК-96）
• 高度公差 ± 0.05 毫米 (L1)
• 平行度 0.03 mm (L1)
• 平面度 0.02 mm (L1)
• 線長 120 毫米
• 銷方向（用于矩形冷卻器）— 朝向較長的一側
• 工作溫度高達 80°С，最高組裝溫度 120°С（組裝焊錫 Tm = 139°С）

• 附加選項

  描述	符號 (*)	筆記
  工作溫度高達 120 °C，最高裝配溫度 = 130 °C**	HT(120)	Tm = 139 °C 的組裝焊料?
  工作溫度高達 150 °C，最高裝配溫度 = 170 °C**	高溫(150)***	組裝焊料 Pb-Sn，Tm = 183 °C***?
  工作溫度高達 200 °C，最高裝配溫度 = 220 °C**?	HT(200)	Tm = 232 °C 的組裝焊料
  在溫度循環條件下運行的特殊版本?	С	> 10?5個循環 +40C/+90 °C
  高度公差 = ± 0.025 毫米； 平行度 0.02 毫米； 平面度 0.015 毫米。	L2
  高度公差 = ± 0.015 毫米； 平行度 0.01 毫米； 平面度 0.01 毫米。	L3
  冷卻器冷側 (mc) 和 (或) 熱側的金屬化鍍錫（熔化溫度 = 95 °C、117 °C、139 °C、183 °C）	mc95、mh95、mm117等
  鍍金	mcAu、mhAu、mmAu	0.2-1微米
  基板材料 – 氮化鋁 (AlN)	?	熱導率 > 180 W/mK
  密封劑：環氧樹脂、硅	E、S
  非標準引腳方向
  根據客戶要求的電線類型和長度
  組裝成數組?
  連接器壓接
  在冷或熱散熱器、包裝或冷塊上焊接

  (*) – 顯示的符號用于表示更酷名稱中的附加選項；

  (**) – 最大組裝溫度對模塊的影響不得超過 2 分鐘；
  （***） – 重要的！帶有此選項的 TEС 不滿足 ROHS 要求。

  例子：

  1. FROST-72 HT (150)- 熱電冷卻器 FROST-72，最高工作溫度 = 150 °С，基材為氧化鋁。

  2. DRIFT-0,8HT (200) mmAu N – 熱電冷卻器 DRIFT-0,8，最高工作溫度 = 200°С，基板材料為氮化鋁。冷端和熱端都鍍有金色涂層
