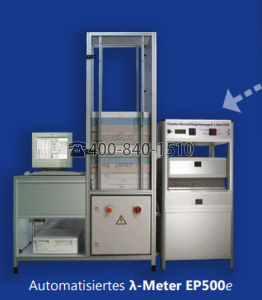

? ? ? 導熱率計λ計EP500e?
? ? ? ? 導熱率計λ-MeterEP500 e是一種帶保護的熱板設備，用于對導熱率，熱阻或絕熱材料，建筑材料和其他產品的k值和U值進行絕對值測量根據ISO 8302，EN 12667和ASTM C177的要求，具有測試機構要求的高測量精度和工廠生產控制要求的較短測量時間。
設備的結構和功能
導熱率測量設備λ-MeterEP500?e是基于嵌入式PC的測量設備，用于根據ISO 8302，DIN EN 1946-2，DIN EN 12667，ASTM C177（DIN 52612）的單板法執行絕對值測量。導熱系數儀λ-MeterEP500?e?測量所插入樣品的樣品厚度d，樣品上的溫度差??ΔT和等效于熱流Q的測量加熱器P（= U?I）的電功率，并根據一維的固定熱導率確定定義的測量區域A的導熱系數，如下所示：
它不是熱流量測量設備，并且由于其原理，比通常提供的這些設備具有更高的精度。它具有長期的穩定性，即使多年后也無需校準。
在測量板的設計中采用現代技術，可以在沒有其他必不可少的測量室的情況下進行操作，從而確保在測量時易于操作。
λ-MeterEP500?e熱導率儀不需要恒溫的測量環境，只需要連接電源就可以在任何工作區域使用。它幾乎不比PC大，并且?guī)缀醪划a(chǎn)生熱量。
智能控制系統為每個測量任務確定最佳的過程參數，從而確保最短的測量時間。
導熱率計λ-MeterEP500?e是一款緊湊型臺式設備。
熱率計λ計EP500e1-300x300.jpg)
- 圖1-λ計EP500e的結構
下部和中間組件包含測量板。這些是同心地建立的。中心部件是鋁制主體，厚度可達40毫米，已通過計算機優化以實現均勻溫度。通過使用風冷的高性能Peltier模塊，可以根據設備的型號和測量方式將這些板恒溫至-15°C至65°C之間的任何溫度，從而可以測量溫度在-10°C至50°C范圍內的平均樣品溫度的熱導率可以測量5 K至15 K的板。與傳統的常規設備相比，樣品兩側的溫度測量不是通過熱電偶進行選擇，而是在整個測量表面上進行集成，因此即使在樣品不均勻的情況下也可以確保較高的測量精度。
最便宜的樣品尺寸是500 x 500mm2的板。設備的實際測量區域位于樣品的中間，并且根據設備的型號，其大小會有所不同（例如200 x 200mm2）。以500 x 500mm2的樣本大小，可以確定位于該測量區域內的材料的平均導熱率。隨后的外部材料不包括在測量結果中。但是，有必要建立能夠確保測量區域內一維固定溫度場的熱條件。
上部組件包含整個電子設備，用于移動中間組件的電動升降缸以及用于確定樣品厚度和接觸壓力的位移和壓力測量裝置以及顯示和控制元件。要強調非常容易的處理。使用電動升降機構（可以使用前面板上的兩個按鈕進行操作），抬起上測量板，以便可以插入樣品。為了簡化操作，設備在側面打開。放低上測量板時，將蠕變速度切換到放置在樣品上之前不久-由定位銷從上測量板的右上角突出或?與之相連的光柵-確保精確的厚度測量并防止損壞。當壓力測量設備發出已達到預設測試壓力的信號時，驅動器將自動停止。因此，厚度測量符合標準DIN 18164和DIN 18165，它們規定了樣品上一定的面積??相關載荷（測試壓力為0.05 … 2.5 kN /m2），用于測量樣品厚度。
單板熱導儀λ-表EP500e的特性和性能范圍
熱率計λ計EP500e-248x300.jpg)
當您在電導率儀投資，你應該注冊一個磁盤設備根據ISO 8301，EN 1946年根據ISO 8302，EN 1946-2決定（防護熱板裝置），對于磁盤設備上經常使用的熱流量計設備（熱流計）有顯著的優勢-3。
λ-MeterEP500?e（帶保護層的熱板設備）根據ISO 8302，EN 1946-2，EN 12664，EN 12667，EN 12939，ASTM C177和DIN 52612確定板狀樣品的導熱率或熱阻（熱阻），因此是k值或U值。
它適用于測試機構或（大學）機構以及保溫材料或建筑材料制造商的自我監控。
在測量區域中創建固定溫度場是全新的。借助三個交錯的保護加熱環和一個溫度控制環（可以加熱和冷卻），它們通過間隙控制彼此分開并且彼此獨立地控制，因此可以實現用戶友好且易于自動化的開放式設計，因此通常恒溫測量室可以省略。
通過在測量板的設計中使用微系統技術和其他現代技術，以及通過為特殊溫度場開發三維數學模型，使之成為可能。
EP500控制程序
通過藍牙或RS232與安裝了該軟件“ EP500控制程序”（可在所有Windows版本上運行）的PC耦合，可確保最佳地使用熱導率測量設備λ-MeterEP500?e?（有保護的熱板設備）。
該軟件可以用不同的語言（德語，英語，法語，俄語，捷克語）用于同一熱導率計λ-MeterEP500?e。
借助該軟件，可以在同一臺PC上同時運行多個λ-meterEP500?e熱導率測量設備（多階段）。
借助該軟件，Lambda-Messtechnik GmbH可確保在設備用戶出現問題或發生設備錯誤時提供最佳幫助。
如果用戶擁有此軟件，則可以在設備制造商Lambda-Me?technikGmbH Dresden的“遠程診斷”中檢查λ-MeterEP500?e導熱率儀，并發送協議（例如，根據ISO 9000進行取證）。
通過“ EP500控制程序”，可以方便地操作測量設備，全面存檔，準備和評估測量結果。
如果公司有中央數據采集系統，則可以設置“ PC測量和評估程序”，以便在每次測量后立即或僅在預選之后記錄測量結果。
技術指標
| 測量模式 | 在不同的測量溫度下，每個樣品自動連續進行多達三個單獨的測量 | |
| 測量溫度 | 在10至40°C的范圍內自由選擇 | |
| 可選地可擴展 | 高達-10和高達50°C | |
| 板溫差 | 在5至15 K范圍內自由選擇。 | |
| 測量范圍 | R = 0.250 … 14.0m2·K / W和λ= 1 … 250 mW / m·K | |
| 可選地?cái)U(kuò)展到 | R = 0.125 … 14.0m2·K / W和λ= 1 … 500 mW / m·K | |
| 可選的附加第二測量范圍 | R = 0.025 … 0.250m2·K / W和λ= 0.25 … 2.0 W / m·K | |
| 樣品厚度 | 10至120毫米 | |
| 可選地可擴展 | <10至200毫米 | |
| 樣品尺寸 | 最佳：500 x 500mm2，最小：測量區域大小 | |
| 測量表面 | 可選：250 x 250mm2，200 x 200mm2，150 x 150mm2 | |
| 重復性 | <0.5％（主要是<0.2％） | |
| 測量精度 | <1.0％（主要是<0.7％） | |
| 比較測量是在FIW慕尼黑的原型機上進行的（請參閱報告編號：CE 1-1 / 99）。 | ||
| 尺寸（長x寬x高） | 63 x 63 x 88立方厘米 | |
| 塊 | 約85公斤 | |
| 工作電壓 | 230 V / 50赫茲 | |
| 輸入 | 最大。450瓦 | |
| 防護等級/防護等級 | I / IP 20 | |
| 冷卻單元 | 12個強制通風的高性能Peltier模塊 | |
