Laureate™稱重傳感器，應變計和微伏 數字面板儀表

20 mV – 500 mV 滿量程范圍，4 線或 6 線連接

特征

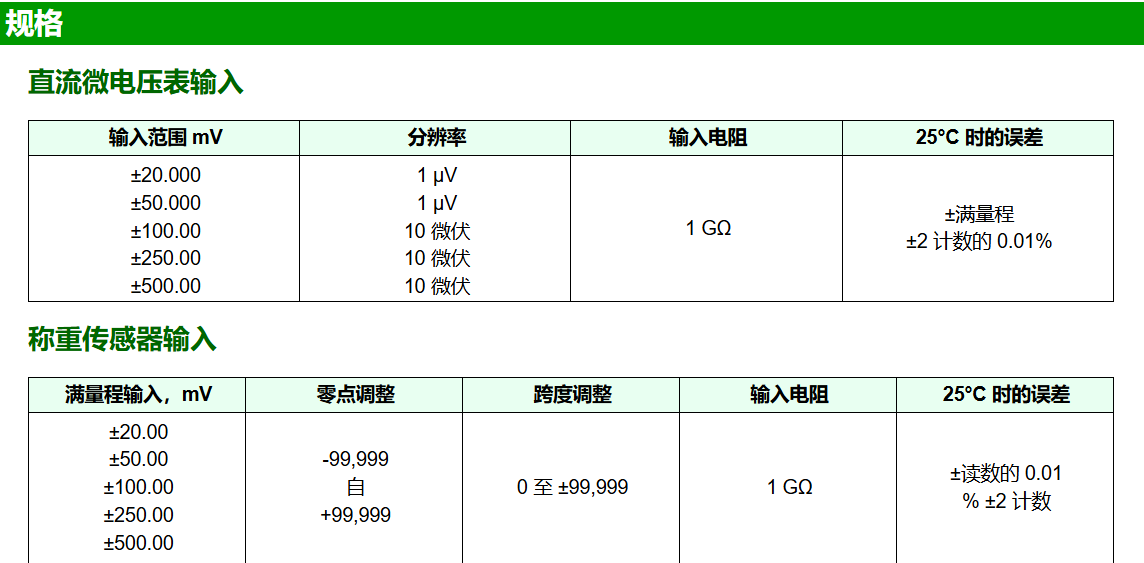

  • 20， 50， 100， 250 & 500 mV 滿量程范圍，1 微伏靈敏度
  • 零點調整從 -99,999 到 +99,999，量程調整從 0 到 ±99,999
  • 精度為 0.01% 的讀數± 2 個計數
  • 每秒最多 60 次轉化
  • 隔離式 10 Vdc 激勵，為四個并聯的 350 歐姆稱重傳感器供電
  • 4 線或 6 線連接，以避免鉛電阻效應
  • 通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 電源
  • 多種選項可供選擇：
    – 2 或 4 個繼電器，機械或固態（隔離）
    – 模擬輸出，4-20 mA、0-10V 或 -10V 至 +10V（隔離）
    – 通信：以太網、WiFi、USB、RS232、RS485（隔離）
    – 自定義曲線線性化，連續讀數的速率
  • -X 擴展溫度選項，從 -40°C 到 70°C

Laureate™ 稱重傳感器、應變計和微伏計是一款 5 位面板儀表，具有極高的精度和穩定性，適用于低電平信號。

  • 稱重傳感器儀表操作提供低至 ±20 mV 滿量程的靈敏度，可在 10V 激勵下與 2 mV/V 稱重傳感器配合使用。比率式操作可自動補償激發的變化。5 位數字顯示屏可以縮放，以便以磅、千克或 PSI 等工程單位直接讀數?？梢酝ㄟ^前面板按鈕或計算機進行縮放。零可以設置為 -99,999 到 +99,999。范圍可以在 0 到 99,999 ±范圍內縮放。數字縮放和校準消除了非基于微計算機的儀表中電位計引起的漂移。
  • 直流微電壓表操作可提供低至 ±20.000 mV 滿量程的靈敏度，分辨率為 1 μV，可與 2 mV/V 稱重傳感器配合使用。通過應用 5 的數字乘法器，可以獲得 99,999 個計數的顯示跨度和 0.2 μV 的靈敏度。移動平均數字濾波器確保在電噪聲環境中安靜地讀取。

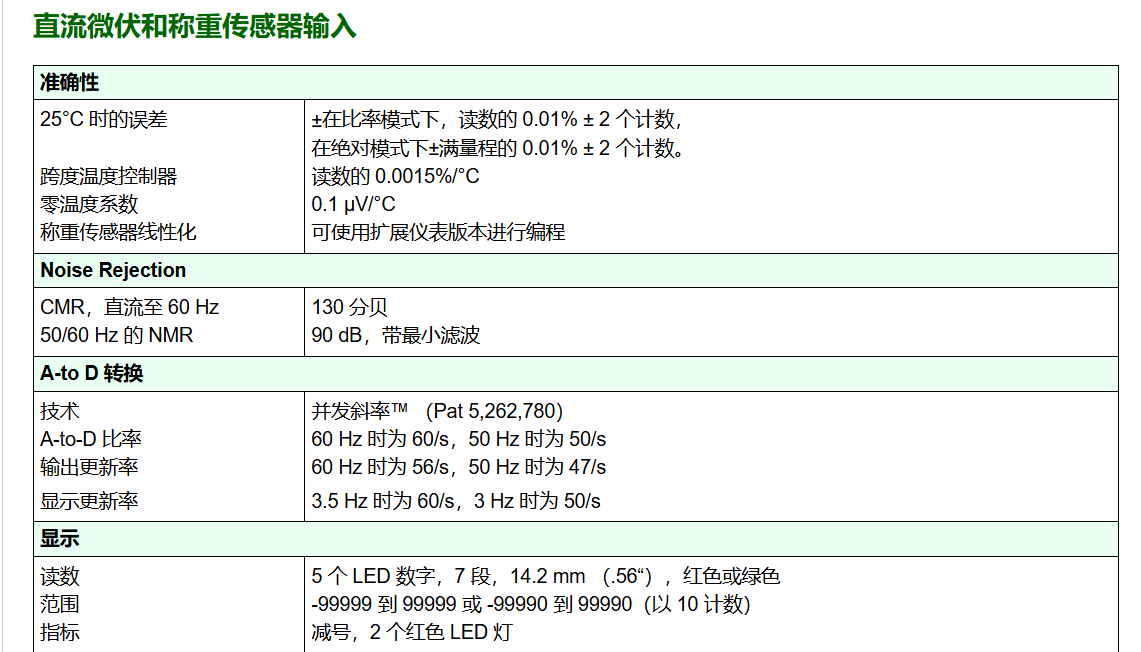

比率電橋操作中的儀表精度為 2 個計數讀數的 0.01%，± 2 個計數。自定義曲線線性化（可選 Extended 主板提供）可以擴展稱重傳感器的工作范圍。自定義曲線線性化還允許使用成本更低、線性度更低的稱重傳感器實現更高的精度。

內置隔離式勵磁電源可在 10V 電壓下提供高達 120 mA 的電流，為四個并聯的 350 歐姆稱重傳感器供電。該測量儀以比率模式運行，以消除由于電源變化引起的誤差。當激勵感應輸入用于 6 線連接時，儀表會補償傳感器引線的電阻變化，從而允許長距離電纜運行。

并發斜率（US Pat 5,262,780）模數轉換提供每秒高達 60 或 50 次轉換的高讀取速率，同時在整個電源周期內對信號進行積分。高讀取速率非常適合峰或谷捕獲、實時計算機接口和控制。

系統會自動捕獲峰值和谷值。這些可以通過前面板按鈕命令或后連接器上的控制信號顯示，也可以作為串行數據傳輸。

用于 Laurel 數字面板儀表的稱重傳感器信號調節器板對于電噪聲環境，可以選擇數字濾波，包括批量平均濾波器和自適應移動平均濾波器，后者提供 80 ms 至 9.6 s 的 8 個時間常數選擇。當信號電平發生重大變化時，該濾波器會短暫切換到跟隨變化的最短時間，然后恢復到選定的時間常數。在可選的 Auto filter 模式下，根據檢測到的信號噪聲自動選擇濾波器時間常數。

縮放和偏移可以通過以下兩種用戶可選方法之一提供：

  • 使用坐標讀數方法，儀表讀取高信號值和低信號值，用戶輸入所需的高值和低值。然后，儀表會計算跨度乘數和偏移量。如果有外部校準參考，此方法是理想的選擇。
  • 使用手動坐標方法，用戶輸入以伏特為單位的高低輸入值以及所需的高低讀數值。如果沒有可用的外部校準參考，此方法適用。

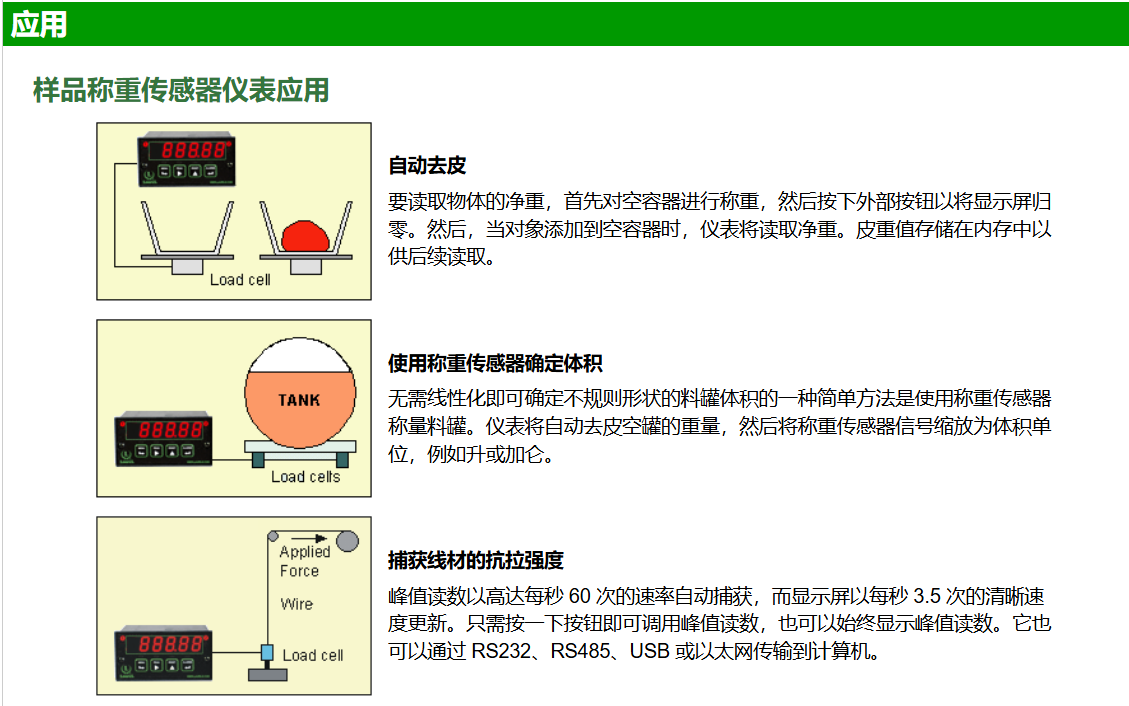

自動去皮是稱重應用的標準配置，用于減去空容器的重量，可通過外部按鈕觸點閉合或邏輯信號進行控制。Laureate稱重和秤儀表提供了額外的稱重應用功能。

專為系統使用而設計。?可選插件 用于通信和控制的板包括以太網、WiFi 和串行通信板、雙或四繼電器板以及隔離模擬輸出板。獲獎者 may 由 85-264 Vac 供電，或可選由 12-32 Vac 供電，或 10-48 伏直流電。顯示屏有紅色或綠色可供選擇 LED 指示燈。1/8 DIN 外殼符合 NEMA 4X （IP65） 規范 面板安裝時從正面。任何設置函數和 前面板按鍵可以鎖定，以簡化使用 和安全性。內置隔離式 5、10 或 24 Vdc 勵磁電源可為傳感器供電，并消除 需要外部電源。所有電源和信號 通過 UL / VDE / CSA 級螺釘夾進行連接 插頭。

稱重傳感器儀表連接

在 4 線連接中，激勵線和傳感線連接在一起。該儀表可以對電源電壓變化進行比例校正，但不能補償引線電阻的變化。這種連接通常用于短電纜。
在 6 線連接中，感應線與激勵線分開，從而消除了由于引線電阻變化而產生的影響。這允許在極端溫度的室外環境中進行長電纜布線。
對于大型秤，單個 Laureate 最多可為四個 350 歐姆稱重傳感器供電，其激勵輸出在 10V 時的額定電流為 120 mA。四個電橋的激勵點和傳感點并聯。如果稱重傳感器具有相同的靈敏度（以 mV/V 為單位），則稱重傳感器輸出將被平均。

使用 Laureate 數字面板儀表進行安全帶拉伸強度測試。
三個儀表顯示 Force（力）、Displacement （位移） 和 Speed（速度）。
