兩個獨立的可擴展脈沖輸入通道 A 和 B，范圍為 0 Hz 至 1 MHz。通道可以進行算術組合。一個通道可以顯示速率，而其他通道則顯示總計。控制應用的高讀取率：交流線路頻率可以在幾個線路周期內測量到 60.0000 Hz。非常適合用作轉速計或渦輪流量計的讀數。

特征

  • 兩個獨立現場可擴展的通道 A 和 B，用于頻率、速率或總
  • 來自 NPN 或 PNP 接近開關的輸入、觸點閉合、數字邏輯、低至 12 mV 的磁性拾取器或高達 250 Vac 的交流輸入

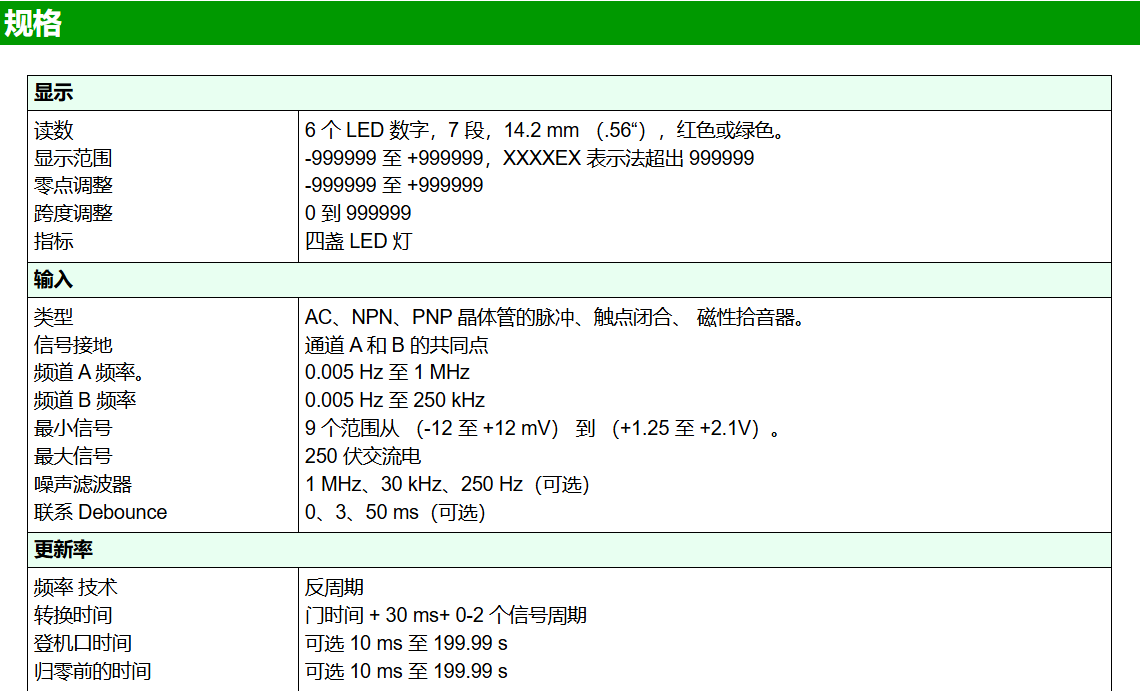

  • 頻率范圍：0.005 Hz 至 1 MHz
  • 在幾個線路周期內測量到 60.0000

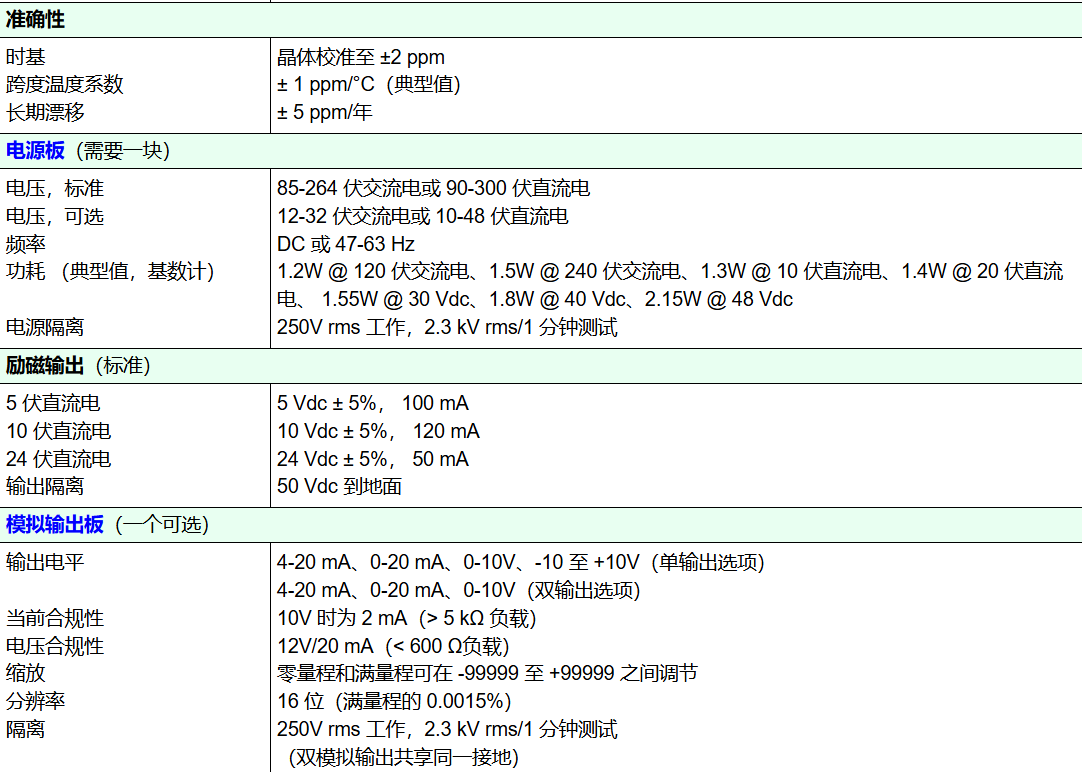

  • 通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 電源
  • 傳感器激勵輸出（隔離）
  • 多種選項選擇：

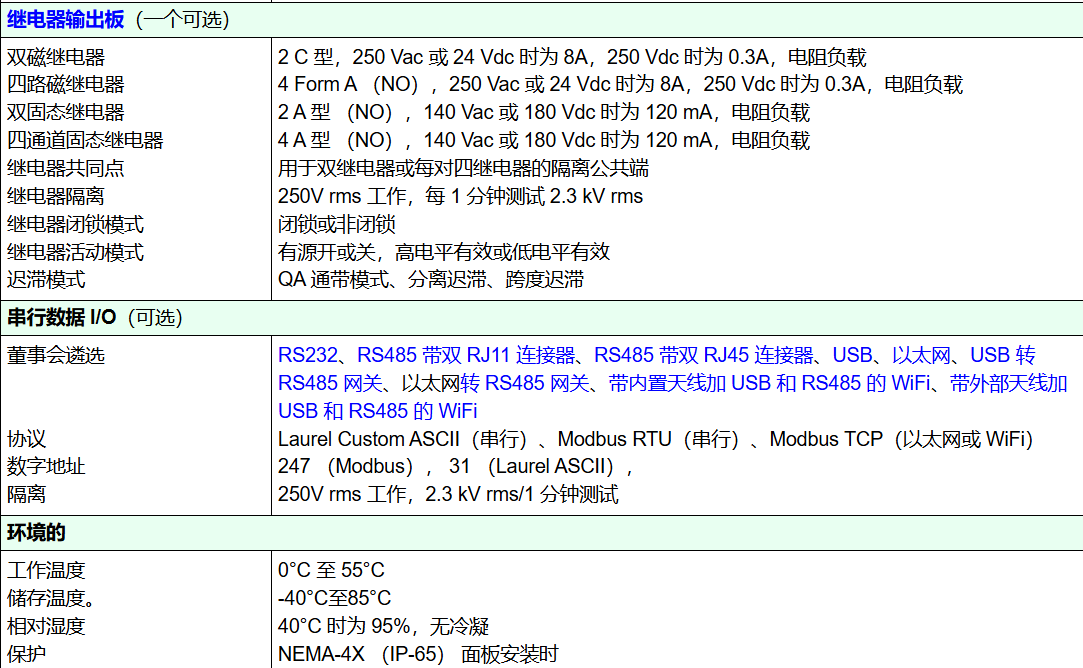

    – 2 或 4 個繼電器，機械或固態（隔離）
    – 1 或 2 個模擬輸出（隔離）
    – 通信：以太網、WiFi、USB、RS232、RS485（隔離）
    – 同時進行速率和總計、自定義曲線線性化、算術
    函數 A+B、A-B、AxB、A/B、A/B-1（繪制）

基本計數器版本提供常用的基本功能：

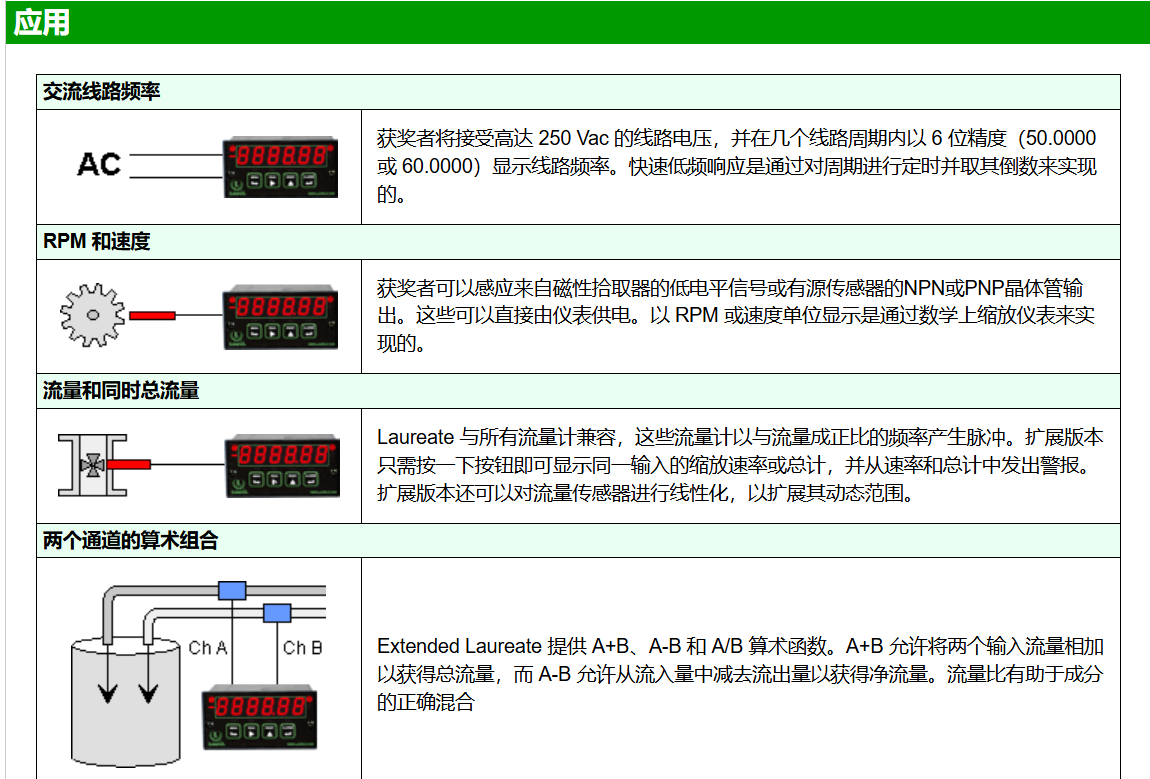

  • Laureate 雙通道頻率、速率和周期計是 Laureate 計數器的基本操作模式，帶有 FR 信號調理器板。它可以顯示 0.005 Hz 至 1 MHz 的頻率、以工程單位表示的速率和周期（與頻率相反）。正常顯示值的范圍最多為 999,999 個計數。高于該水平，顯示屏將閃爍并變?yōu)樗奈粩?shù) XXXXEX 科學記數法。每個通道（A 或 B）都可以根據頻率、速率或周期獨立縮放。顯示的頻道是通過前面板按鈕選擇的。應用示例包括準確顯示交流線路頻率、RPM、接近開關輸入的速度以及渦輪流量計輸入的流量。
  • 快速、高分辨率的測量。Laureate 計數器通過在指定的門時間內對整數周期進行計時來確定頻率，然后取周期的倒數來確定頻率。速率是通過將輸入乘以比例因子獲得的。與傳統儀表相比，反周期方法具有更高的精度和更快的更新時間，傳統儀表在時間間隔內對信號脈沖進行計數。交流線路頻率可以在幾個線路周期內準確測量到 50.0000 或 60.0000 Hz。1000 Hz 信號的測量分辨率為 0.01 Hz，每秒最多 25 個讀數。快速響應是報警和控制應用的理想選擇。
  • 為了降噪，可以選擇 10 或 100 的計數功能和四舍五入功能。也可以通過選擇更長的門時間來減少顯示讀數的變化。可選擇自適應數字濾波器，以減少噪聲引起的變化，同時快速響應信號的實際變化。

擴展計數器版本提供標準計數器的所有功能以及以下內容：

  • 率和總計同時進行。一個通道可以顯示總計，而另一個通道可以顯示速率。任一通道的選擇都是通過前面板按鈕進行的。當相同的信號應用于兩個通道時，此模式非常適合流量應用。
  • 自定義曲線線性化。極其精確的自定義曲線線性化允許對渦輪流量計的低端進行線性化。對于設置，用戶可以將多達 180 個數據點輸入到電子表格或文本文件中。然后，計算機計算非線性線段，這些線段通過 RS232 下載到儀表中。擴展版本允許對線性化速率進行累計。
  • 算術函數。擴展計數器提供算術函數，即 A+B、A-B、Axb、a/b 和 A/B-1（draw）。例如，A+B 允許將兩個輸入流量相加以獲得總流量，而 A-B 允許從流入量中減去流出量以獲得凈流量。如果使用帶頻率輸出的傳感器，AxB 允許根據測得的扭矩和 RPM 或基于力和速度顯示馬力。A/B 可用于成分的正確混合，而 A/B-1（拉力）用于比較拉伸或張緊率。

FR 雙通道信號調節器接受來自接近開關的輸入，這些開關具有 PNP 或 NPN 輸出、TTL 或 CMOS 邏輯、磁性拾取器、觸點閉合、低至 12 mV 的渦輪流量計的低電平輸出以及高達 250 Vac 的高電平交流線路輸入。內置隔離式 5、10 或 24 Vdc 激勵電源可為接近開關和其他傳感器供電，因此無需外部電源。

專為系統使用而設計。?可選插件 用于通信和控制的板卡包括以太網、WiFi 和串行通信板、雙或四中繼板以及隔離式模擬輸出板。獲獎?wù)呖梢?由 85-264 Vac 或可選的 12-32 Vac 供電或 10-48 伏直流電。顯示屏有紅色或綠色可供選擇 發光二極管。1/8 DIN 外殼符合 NEMA 4X （IP65） 規范 面板安裝時從正面開始。任何設置功能和 前面板按鍵可以鎖定，以簡化使用 和安全性。內置隔離式 5、10 或 24 Vdc 激勵電源可為傳感器供電并消除 需要外接電源。所有電源和信號 通過UL / VDE / CSA等級的螺絲夾進行連接 插頭。
