美國LJ Engineering,精密真空調節器,電子真空調節器,470 型,

470 型電子真空調節器

470 型電子真空調節器旨在接受用戶從其電子系統或電位計產生的模擬控制信號，以調整真空調節器的設定點。有兩種壓力傳感器可供選擇，允許用戶選擇絕對壓力參考傳感或差壓參考傳感。

規格

全流量時的流道：

直徑0.480英寸

Cv = 3.4

可調范圍：

從低于大氣壓 .015 英寸汞柱到接近 0 絕對壓力*

滯后：

約 0.004 英寸

汞柱（0.1毫米汞柱）

流量靈敏度：

流量變化從 0 升每分鐘到 350 升每分鐘會導致設定點偏移小于 0.1 英寸汞柱。

重量：

調節器：3.2 磅

控制板：1磅

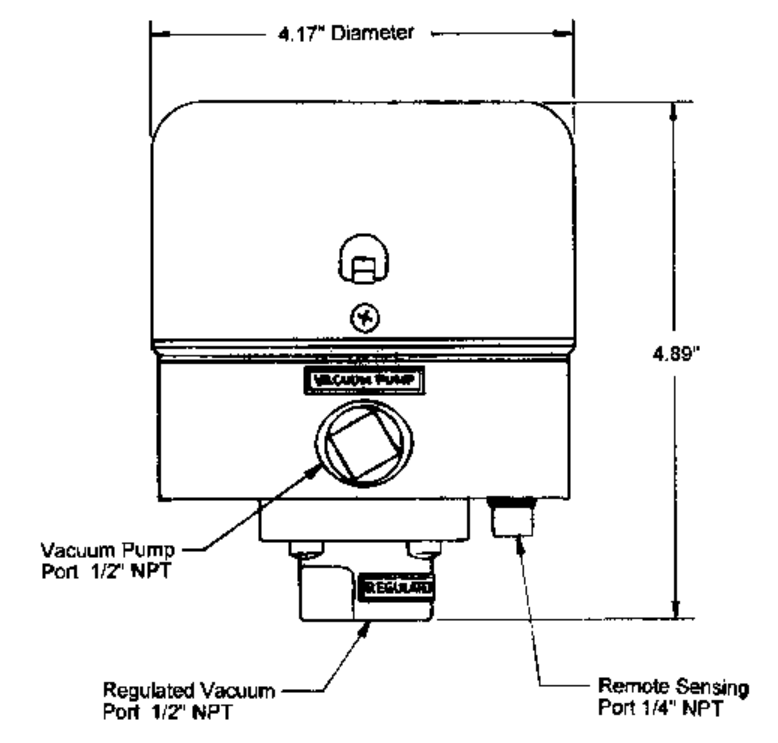

流端口：

1/2 英寸 NPT（內螺紋）

應用

470-002 型非常適合真空調節器應用，該應用需要比 487 型容量更大的真空流量。為了獲得更精細的真空設置分辨率，可將 484 型與 470-002 真空流量放大器一起使用。但是，如果與 484 型調節器一起使用，則需要少量大氣泄漏才能降低真空設置，因為 484 型調節器不是自動泄壓的。真空流量可能高達 12 scfm，而設備的壓力降僅為 1 psi。超過 12 scfm 的流量將導致調節器的壓力降更大。流量增強器是一種非泄壓設計，這意味著必須通過引入空氣泄漏（如果不存在泄漏）來排出下游的真空，以便降低真空設置。

絕對壓力參考

絕對壓力參考將感應真空與接近零壓力或完全真空的對比。此操作類似于也參考絕對壓力的型號 329。絕對壓力參考通常用于校準、高度模擬和各種低絕對壓力調節情況等應用。

壓差參考

使用差壓參考將允許應用感測相對于環境大氣壓或其他相關壓力的壓力。差壓感測將消除當應用理想情況下應參考大氣壓但實際上并未參考時產生的微小壓力變化。在這種情況下，所需的壓力設置將與隨時間變化的大氣壓以相同的量變化。
