484 型電子真空調節器

484 型電子真空調節器旨在接受用戶從其電子系統或電位計產生的模擬控制信號，以調整真空調節器的設定點。調節器板上的跳線設置允許用戶選擇控制信號類型：外部電位計、板載電位計或高達 10 伏的外部模擬信號。提供兩種范圍的壓力傳感器：484-001（0 至 41 英寸水柱）或 484-002（0 至 29.9 英寸汞柱）。兩種型號均以差壓為參考。提供絕對壓力參考傳感版本。兩種型號的調節器均提供三種不同的流量范圍版本。應選擇符合應用流量要求的最小流量范圍閥，以提供最大靈敏度。這些調節器還能夠調節正壓，最高范圍與真空中規定的范圍相同。根據具體安裝，可能需要允許少量的排氣進入系統的調節部分，以便在從較高真空設置轉變為較低真空設置時提供一種排出真空的方法。

規格

工作原理：

調節器可根據需要精確調節比例閥以保持所需的設定真空或壓力。設定的真空或壓力與模擬電壓或電位計設定成比例控制。可實現極高分辨率的真空和壓力設定。例如：可將氣壓調整為 40,000 英尺高度范圍內 1 英尺高度的等效值。

可調范圍，真空或壓力：

484-001 可擴展至 0 至 41 英寸水柱（3 英寸汞柱）

484-002 可擴展至 0 至 29.9 英寸汞柱 (15 psi)

電源 ：

15 至 26 伏直流電，最大電流 250 毫安

控制信號：

客戶可選擇以下任意一種跳線：

• 外部 0 至 10 伏（可擴展至 5 伏或更低）
• 板載電位器
• 客戶提供 5k 或 10k 歐姆電位器

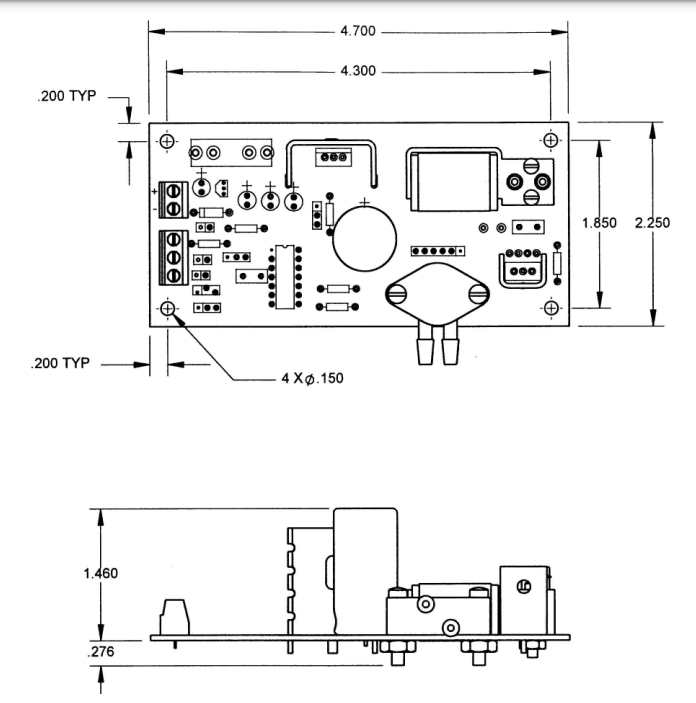

尺寸：

4.70 英寸 x 2.25 英寸 x 1.74 英寸高

重量：

0.27 磅（121 克）

端口連接：

軟管內徑為 1/8 英寸（建議使用 Tygon R 聚氨酯）

壓差參考

使用差壓參考將允許應用感測相對于環境大氣壓或其他相關壓力的壓力。差壓感測將消除大氣壓變化時可能產生的微小壓力變化。差壓參考是最常見的調節參考和感測類型。484 型的精確控制非常適合精密真空和壓力控制儀表、油墨彎月面控制、真空夾緊控制和無數其他應用。

絕對壓力參考

絕對壓力參考將感應真空與接近零壓力或完全真空的對比。此操作類似于也參考絕對壓力的 Model 329。絕對壓力參考通常用于校準、高度模擬和各種低絕對壓力調節情況等應用。

零件編號：484-XXX-Y
