487 型電子真空調節器

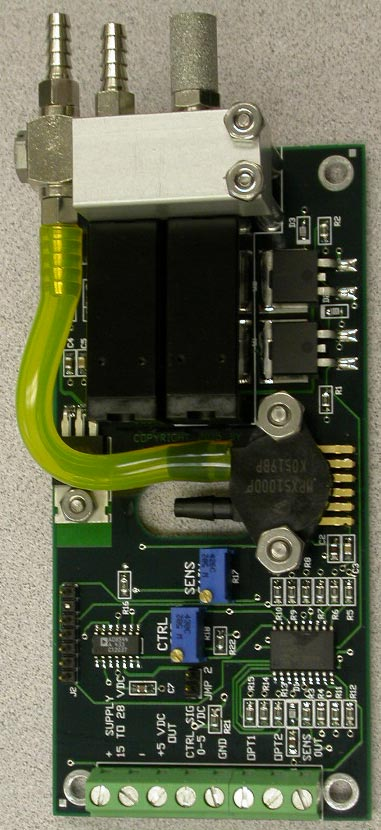

487 型電子真空調節器旨在接受由用戶的電子系統或電位計生成的用戶模擬控制信號，以調整真空調節器的設定點。此外，該裝置可以配置為作為電子壓力調節器運行。穩壓器板上的跳線設置允許用戶選擇控制信號類型：外部電位計、板載電位計或高達 5 伏的外部模擬信號。壓力傳感器有兩種范圍可供選擇：487-001（0 至 41 英寸水深，3 英寸汞柱，1.5 psi）或 487-002（0 至 29.5 英寸汞柱，760 英寸汞柱約 14.5 psi）。兩種型號都是以大氣壓力為參考的，這意味著它們的輸出相對于大氣壓將是恒定的。提供絕對壓力參考傳感版本。兩種型號的減壓閥都有兩種不同的流量范圍版本。應選擇滿足應用流量要求的最小流量范圍閥，以提供最大的控制和分辨率。這些減壓閥還能夠將正壓調節到與真空中規定的相同范圍。該調節器具有自我緩解功能，這意味著它將在控制信號增加或減少時跟隨控制信號，而無需引入泄漏源或任何其他額外的閥門來排放真空或壓力以獲得新的設定點。

規格

工作原理

電子真空調節器接受模擬控制電壓信號，該信號根據需要精確操作閥門，以保持所需的設定真空或壓力。該設備可以用作電子壓力調節器或真空調節器。壓力或真空輸出與模擬電壓或電位計設置成比例進行控制。其自卸操作允許真空或壓力輸出自動跟蹤不斷變化的控制信號。

可調范圍、真空或壓力：

487-001 滿量程范圍 0 至 41 英寸水深（3 英寸汞柱、77 毫米汞柱、1.5 磅/平方英寸）

487-002 滿量程范圍 0 至 29.5 英寸汞柱，760 毫米汞柱（14.5 磅/平方英寸）

電源：

15 至 26 伏直流，

180 mA 最大電流

控制信號：

客戶可為以下任何選項選擇 Jumper：

• 控制信號 0 至 5 伏（可擴展至更小）
• 板載 25 圈電位計
• 客戶提供 5k 或 10k 歐姆電位計

重量：

155 克 （0.34 磅）

大小：

4.8 英寸 x 2.3 英寸 x 1.7 英寸高

端口連接：

軟管內徑 1/8 英寸（建議使用 Tygon R 聚氨酯）

應用

487 型非常適合需要與用戶控制系統接口的應用，用于在增加和減少真空或壓力方向上對真空或壓力進行電動控制調節。典型應用包括泄漏檢測臺、壓力控制裝置、真空夾緊控制、真空袋控制以及無數其他電動調節真空調節器和電動調節壓力調節器應用。此外，該裝置可用作我們的 470-002 型真空流量放大器的真空引燃臺，以控制高達 44 scfm 的流速。

部件號 ： 487-XXX-Y
