多年來，我們一直為輸送機制造行業和斗式提升機制造商提供各種設計的特殊皮帶和網格滑輪，這些滑輪均由耐磨鑄鐵制成。

憑借靈活經濟的鑄造工藝，我們幾乎可以滿足任何幾何形狀和表面處理方面的要求。為此，一般不需要單獨或專用的模型設備。這意味著即使是定制產品，也不需要額外的模型成本。

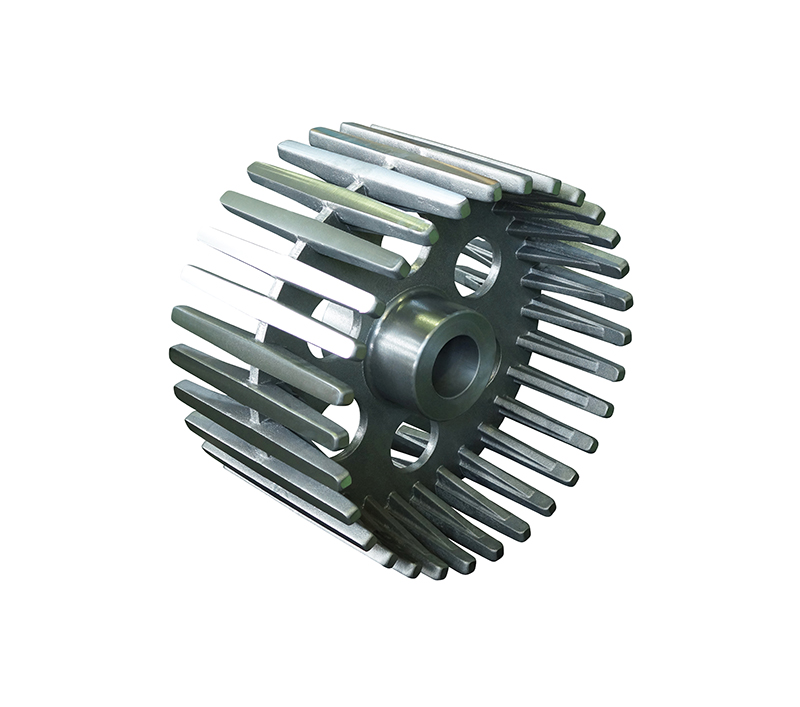

柵格滾筒又稱條形滾筒，主要用作斗式提升機和傳送帶的底盤滾筒。我們生產不同直徑（355 至 1000 毫米）和冠寬（140 至 500 毫米）的此類部件。通過在一根軸上組合多個柵格滑輪（球形或球面形），還可以實現超過 2000 毫米的冠幅。

條形的運行表面可防止散裝物料或運輸物料進入滑輪和皮帶之間，使其受到擠壓并導致皮帶打滑。從而減少傳動帶的損壞或磨損。我們生產的所有型號都只有一塊穩定板。因此不需要導流錐。

特點

根據客戶的個別規格或圖紙進行特殊生產
標準外圍速度高達 42 m/s
最大滑輪直徑 2,500 毫米
最大滑輪重量約 6,000 公斤

直徑最大 630 毫米的預制坯料均有現貨，可在短時間內交貨。

多個光柵滑輪被設計成一個整體，安裝在冠狀或球狀軸上。多部件設計便于裝配

此外，還可提供預裝組件，包括精確匹配的軸，以最大限度地減少裝配工作量并降低成本。
靈活的成型工藝

不需要單獨的模型設置–沒有模型成本！
可滿足變更或改裝要求，無需任何費用
根據 DIN 111 標準設計胎面，或根據要求設計外傾高度
根據不同的驅動情況調整幾何形狀
常見設計可提供現貨 法蘭寬度： 140 | 160 | 180 | 200 224 | 250 | 280 300 | 315 | 355 | 400 | 450 | 500 mm
可短期生產和交貨
可提供裝配好的組件，包括精確安裝的軸

材料

標準： 片狀石墨鑄鐵 EN-GJL-200 至 EN-GJL-300 (GG-20 至 GG-30)，DIN EN 1561
軸轂連接

帶鍵槽和固定螺釘的精加工孔
為錐鎖夾緊軸套連接做好準備
可能的設計

臂盤或板盤
加強型，用于更高的皮帶速度

平衡標準

符合 DIN 21940-11 標準，質量等級為 G16
可根據要求提供 G6.3 或 G2.5 質量等級
表面處理

標準的底漆/黑色氧化處理
功能表面噴蠟/油保護
可進行個性化表面處理和特殊噴漆
