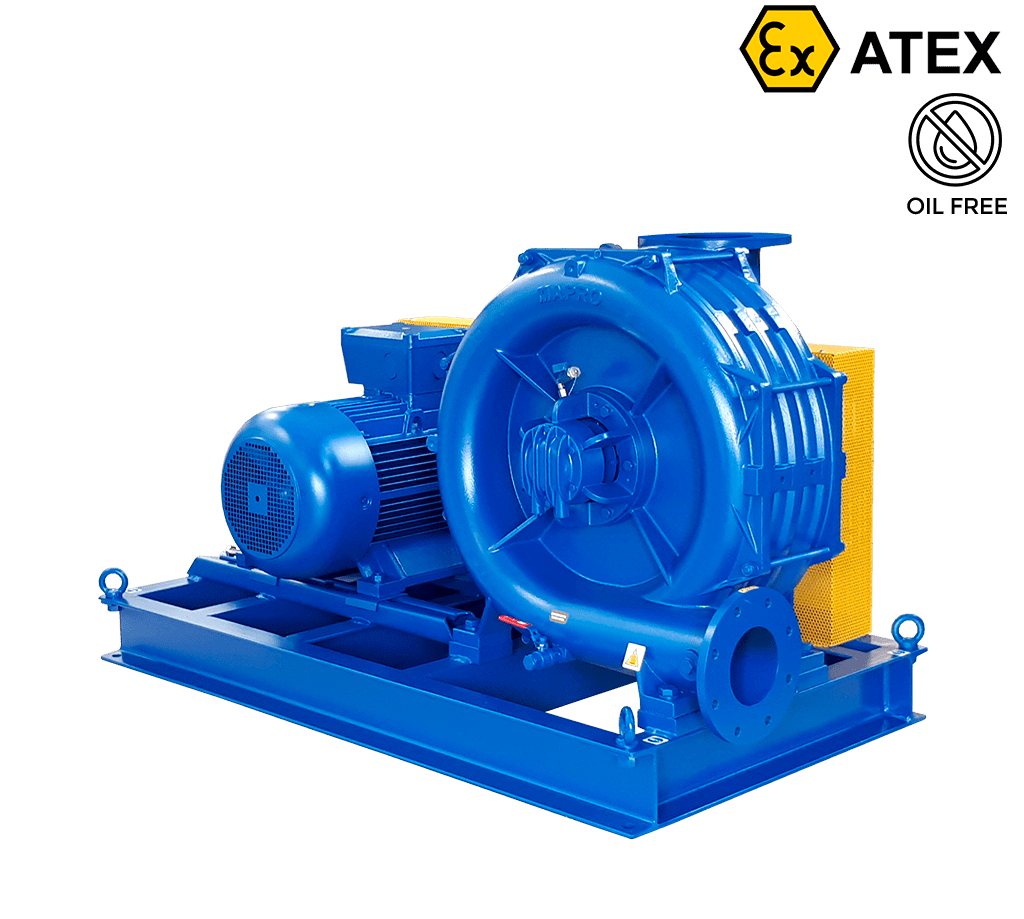

多級離心式鼓風機(空氣/燃氣)

工作原理

MAPRO?多級離心式鼓風機的一級通常由以下材料組成:

進氣管道，將氣體輸送到葉輪入口，葉輪入口與軸同軸;

具有軸向流入口和徑向流出口的封閉式葉輪;

徑向擴壓器，其目的是在葉輪出口處將動能轉化為靜壓;

排氣蝸殼

實際上，離心式鼓風機通常用于多級配置。氣體通過入口蝸殼被吸入第一級，下一級通過回流通道與前一級相連，排放蝸殼從最后一級的出口收集氣體，將其輸送到出口管。葉輪由徑向出口葉片或后向葉片構成。徑向葉片允許實現更高的壓縮比，而具有后向葉片的葉輪在固定轉速和相同壓差下產生具有更寬穩定范圍的特征曲線。

結構特點：

其主要結構特征如下：
鑄鐵制成的頭部、中間部分、軸承箱和蓋子；碳鋼軸；
葉輪完全由防爆鋁合金制成；
封頭和中間部分密封；
軸密封采用特殊的雙唇密封。

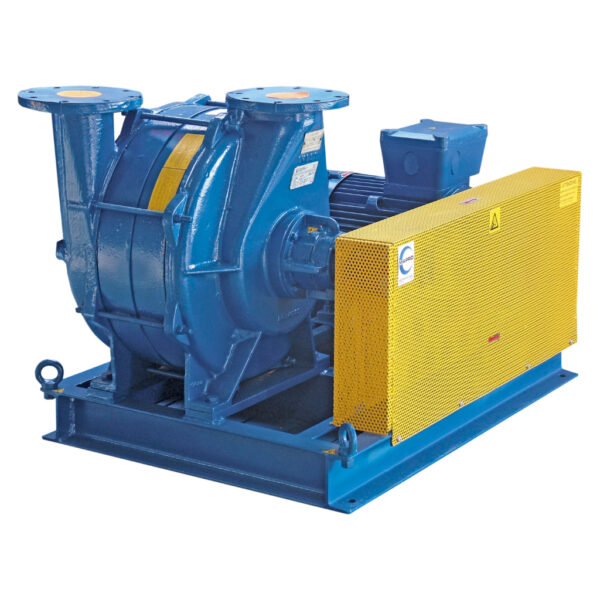

鼓風機始終通過皮帶傳動與電動機相連，安全傳動防護裝置由無火花材料制成。離心式鼓風機的設計轉速高達6000轉/分鐘。不同類型葉輪的組合、串聯連接多個階段（最多10個）的可能性以及廣泛的轉速范圍允許在相同的機器尺寸下覆蓋廣泛的操作范圍。
注2014/34/EU（ATEX）的1區和2區、21區和22區也可使用多級離心式鼓風機和排氣機

優勢

運行過程中無部件發生相對蠕變。由于沒有摩擦，因此不需要潤滑，因此輸送的空氣不會受到污染。此外，使用MAPRO?多級離心鼓風機的主要優點是:

安裝方便；
低噪音水平；
無振動；
無脈動氣流；
無氣體污染；
最低限度的維護。
