離心風機（空氣/氣體）

工作原理

MAPRO? MCF 系列離心風機由以下部分組成：

進氣管，將吸入的氣體輸送到葉輪軸同軸的入口；
封閉式葉輪，具有軸向入口和徑向出口；
帶切向出口的環形出料槽。
托盤式葉輪的旋轉對吸入的氣體產生離心作用，氣體被向外推，直到進入環形渦槽，而環形渦槽又將流體脈絡輸送到切向出口噴嘴。

加工氣體的壓縮是通過葉片葉輪增加流體的動能以及隨后將動能轉化為排出渦流中的壓力能而實現的。

優勢

運行過程中沒有相對的滑動部件。由于沒有摩擦，因此無需潤滑，輸送的氣體也不會受到任何污染。

除此之外，使用 MCF MAPRO? 離心風機的主要優點還包括

安裝非常簡單
噪音極低
無振動
處理后的氣體流動無脈動，無抽氣現象；
最少的維護。

符合指令2014/34/EU（ATEX）的建筑解決方案

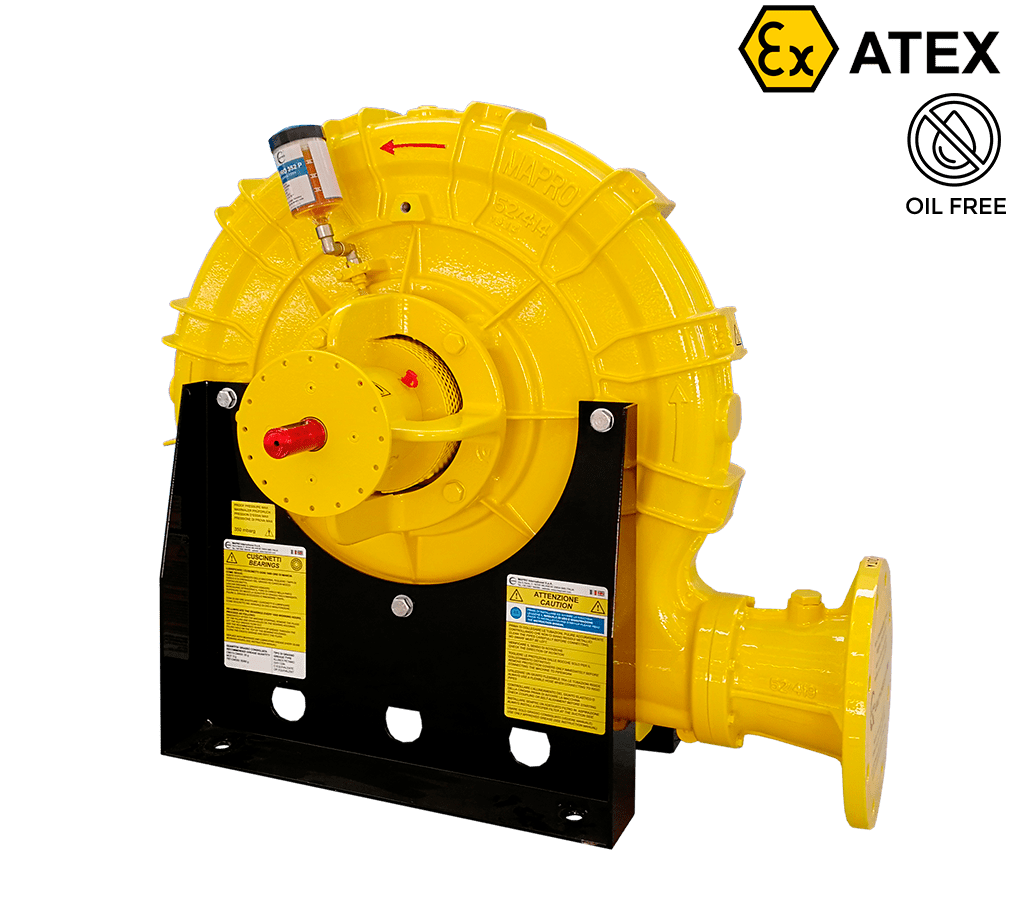

MAPRO離心風機?, MCF系列用于壓縮可燃氣體，如生物氣體或天然氣，是指令2014/34/EU（ATEX）定義的II類設備，適用于周圍環境及其內部。其主要結構特征如下：
機身為鑄鋁，葉輪為鋁合金，帶刨花板葉片，鑄鐵外殼輪轂，帶鋁蓋，鋼軸；
對含有氣體的零件進行樂泰浸漬處理；
構成機器主體的資金之間的密封；
軸封由一對特殊的雙唇環制成，在轉速高達4200rpm/1’時終身潤滑，在更高的速度下通過自動潤滑器潤滑。

與電動機的聯接通常通過皮帶和皮帶輪實現，傳動保護套采用無火花材料。

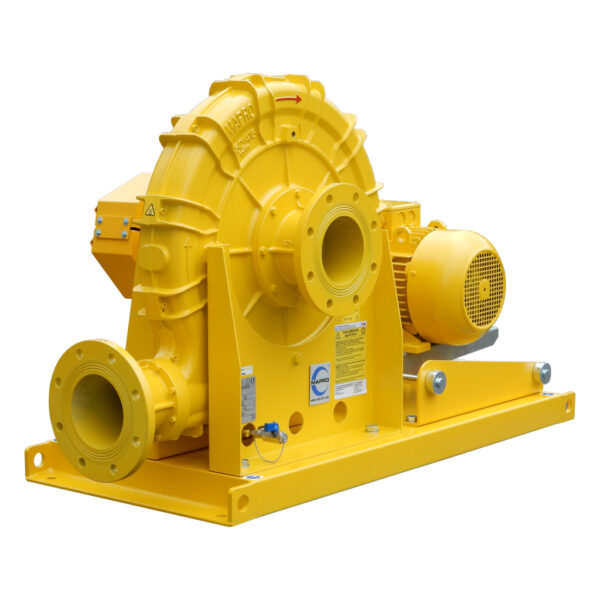

然而，無論是通過彈性接頭與電動機聯接的結構，還是所謂的“MONOBLOCK執行”（MCF…CC）結構；在后一種情況下，電動機的前法蘭直接連接到機身上，動態平衡的葉輪楔入電動機本身的曲軸上。
對于1區的安裝，電動機是防爆的，保護模式為“d”，具有特定標記Ex II 2 G，補充標記Ex-d IIB T3。
如果周圍環境被歸類為2區，允許II組使用3類設備，則電動機以非火花模式“n”供電，并帶有特定標記Ex II 3 G和補充標記Ex nA II T3。

對于特定的使用條件和/或根據處理氣體的成分，可以提出特殊的風扇，例如，對鑄鋁零件和葉輪進行陽極氧化處理，并使用不銹鋼碼垛；并且可以在軸上的一對特殊密封環之間插入阻隔流體。

風機MCF系列
MAPRO離心風機?, MCF系列當然也可以用于吸入或壓縮環境空氣。在這種情況下，它們的構造將被簡化。同樣，用于處理空氣的版本可用于歐洲指令2014/34/EU（ATEX）的1區和2區、21區和22區。
