美國 MCALLISTER,操縱器,單軸,BLT (超薄）系列,標準,帶導桿,BLT106 系列,BLT86型,BLT66 系列,BLT456 系列,BLT452型,BLT0266
BLT106 系列
10“ （CF200） Z 軸轉換器
提供英制和公制刻度
尺寸以英寸 （mm） 為單位
產品描述

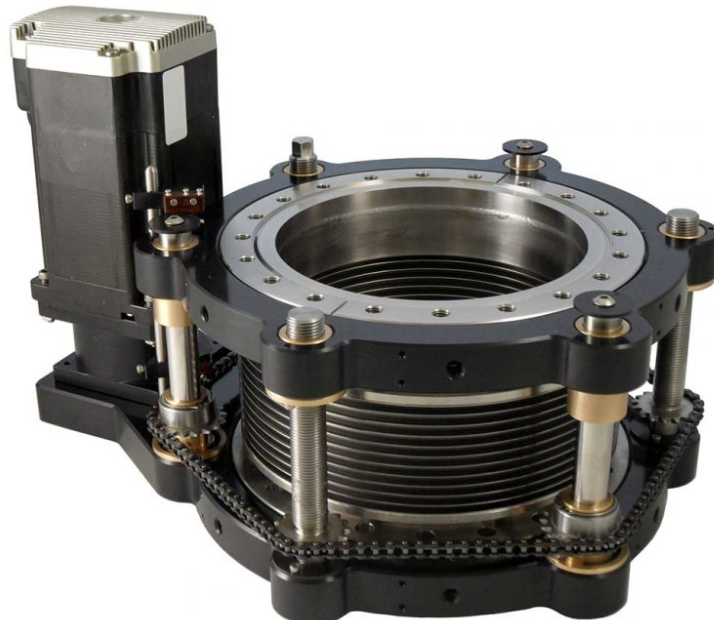

所有 BLT106 在頂升螺釘上使用雙滾珠軸承。螺釘和軸承采用高溫潤滑脂潤滑，摩擦小，使用壽命長。所有部件均可現場更換。活動法蘭由三個頂升螺釘支撐，并由三個導桿對齊（見圖）。所有轉換器也可用于長行程、電機驅動、線性編碼器、螺紋法蘭和特殊高度。
BLT106 型轉換器尺寸
透明 ID 7.80英寸 （198）型中風OAL 壓縮BLT106-2型2″ (50)4.40″ (112)BLT106-3型3″ (75)4.80″ (122)BLT106-4型4″ (101)5.20″ (132)BLT106-6型6″ (151)6.00″ (152)BLT106-8型8″ (203)6.80″ (173)BLT106-10型10″ (250)7.60″ (193)BLT106-12型12″ (300)8.40″ (213)
BLT86型
8“ （CF150） Z 軸轉換器
提供英制和公制刻度
尺寸以英寸 （mm） 為單位
產品描述

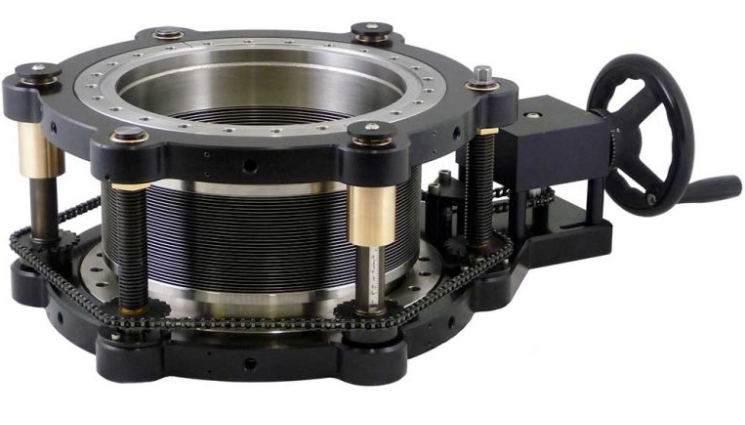

所有 BLT86 的頂升螺釘都使用雙滾珠軸承。螺釘和軸承采用高溫潤滑脂潤滑，摩擦小，使用壽命長。所有部件均可現場更換。行走法蘭由三個頂升螺釘支撐，由三個導桿對齊，并由隨附的棘輪扳手驅動。所有轉換器也可用于長行程、電機驅動、線性編碼器、螺紋法蘭和特殊高度。
BLT86 型轉換器尺寸 | ||||
|---|---|---|---|---|
| 型 | 中風 | OAL 壓縮 | ||
| BLT86-2型 | 2″ (50) | 3.6″ (91) | ||
| BLT86-3 | 3″ (75) | 3.76″ (96) | ||
| BLT86-4 | 4″ (100) | 3.93″ (100) | ||
| BLT86-6型 | 6″ (150) | 4.26″ (108) | ||
| BLT86-8型 | 8″ (200) | 4.59″ (117) | ||
| BLT86-10型 | 10″ (250) | 4.92″ (125) | ||
| BLT86-12型 | 12″ (300) | 5.25″ (133) | ||
| 透明 ID 5.87英寸 （149） | ||||
BLT66 系列
6“ （CF100） Z 軸轉換器
提供英制和公制刻度
尺寸以英寸 （mm） 為單位
產品描述

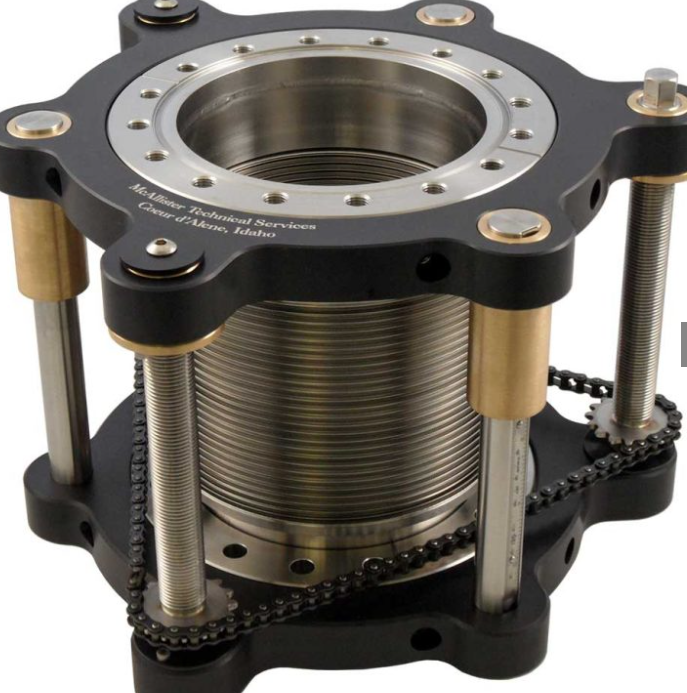

所有 BLT66 在頂升螺釘上使用雙滾珠軸承。螺釘和軸承采用高溫潤滑脂潤滑，摩擦小，使用壽命長。所有部件均可現場更換。行走法蘭由三個頂升螺釘支撐，由三個導桿對齊，并由隨附的棘輪扳手驅動。所有轉換器也可用于長行程、電機驅動、線性編碼器、螺紋法蘭和特殊高度。
BLT66 型轉換器尺寸 | ||||
|---|---|---|---|---|
| 型 | 中風 | OAL 壓縮 | ||
| BLT66-2型 | 2″ (50) | 3.40″ (86) | ||
| BLT66-3型 | 3″ (75) | 3.55″ (90) | ||
| BLT66-4型 | 4″ (100) | 3.70″ (94) | ||
| BLT66-6型 | 6″ (150) | 4.00″ (100) | ||
| BLT66-8型 | 8″ (200) | 4.30″ (109) | ||
| BLT66-10型 | 10″ (250) | 4.60″ (117) | ||
| 透明內徑 4.00英寸 （100） | ||||
BLT0266
2.75 英寸 （CF38） Z 軸轉換器
提供英制和公制刻度
尺寸以英寸 （mm） 為單位
產品描述
BLT026 提供市場上任何轉換器的最大剛度，并且能夠承受超過 150 磅的軸向載荷，而不會出現偏轉問題。即使在電動版本中，也可以通過提供的棘輪扳手進行手動驅動。總共六個鎖定螺釘（每個法蘭三個）將 23/4 英寸 （CF38） 法蘭固定在支架內。這種設計的優點是，即使在安裝轉換器時也可以松開螺釘，并且轉換器的致動器部分可以圍繞法蘭徑向重新定位。此功能允許重新定位 BLT 機構以清除其他物品，如離子槍和其他設備。
Model BLT0266 Translator 尺寸透明內徑 1.50 英寸 （38） | ||||
|---|---|---|---|---|
| 型 | 中風 | OAL 壓縮 | ||
| BLT0266-2 | 2″ (50) | 2.6″ (66) | ||
| BLT0266-3 | 3″ (75) | 2.75″ (70) | ||
| BLT0266-4 | 4″ (100) | 2.90″ (74) | ||
| BLT0266-6 | 6″ (150) | 3.2″ (81) | ||
| BLT0266-8 | 8″ (200) | 3.5″ (89) | ||
