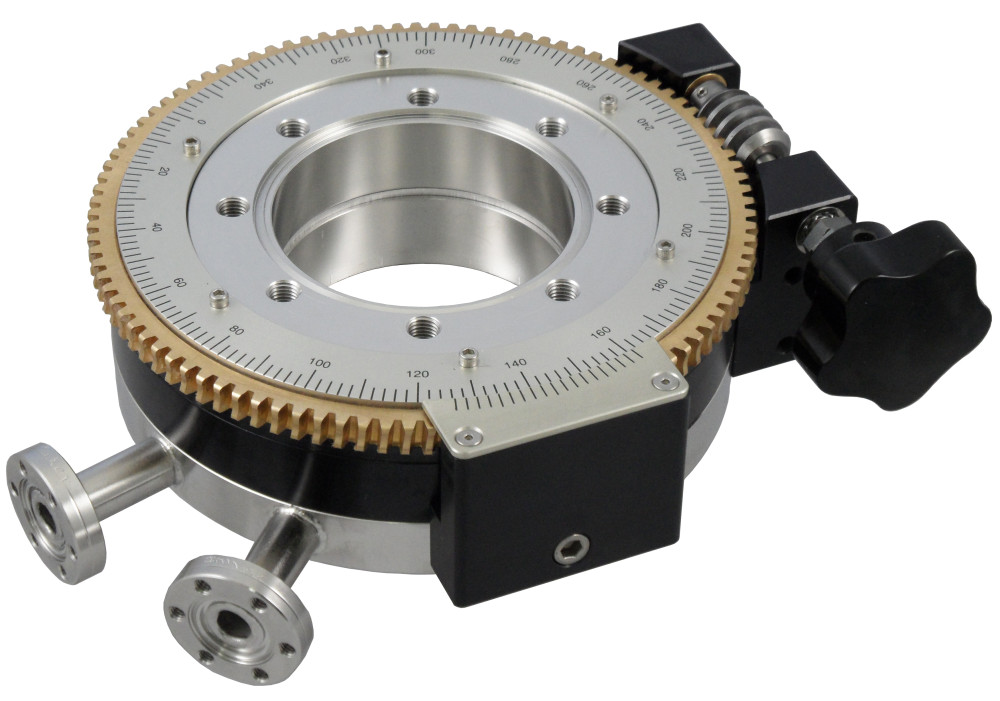

MCALLISTER DPRF450差壓泵送旋轉平臺
4.50 英寸 （CF 63） 差壓泵旋轉平臺
尺寸以英寸 （mm） 為單位
產品描述
差壓泵旋轉平臺可在任何真空系統的壁上提供 360° 連續旋轉自由度。DPRF 系列平臺具有兩級差動泵送，由精密密封表面的氟碳密封件隔離，可提供?10-11?Torr 范圍內的極限壓力，并可承受高達 210°C 的烘烤。
所有 DPRF 系列平臺都配有微調蝸桿驅動和 0.1° 游標尺，可實現更輕松、更準確的角度調整。
頂部和底部法蘭均采用全深度螺紋，可與標準長度法蘭硬件配合使用，并且一體式半接頭選項可用于安裝到現有的螺紋法蘭上。
DPRF 系列平臺還提供用于電機驅動和交叉泵送的選項。
請咨詢我們，了解您的定制需求。
DIFFERENTIALLY PUMPED ROTARY PLATFORM DIMENSIONS
| Model | Flange | Clear ID | Outer Diameter | Thickness | Half Nipple | Axial Load |
|---|---|---|---|---|---|---|
| DPRF275 | 2.75 (70) | 1.53 (38) | 4.50 (114) | 1.98 (50) | 1.10 (27) | 150 lbs (68 kg) |
| DPRF450 | 4.5 (114) | 2.87 (72) | 6.00 (150) | 1.90 (48) | 1.45 (36) | 270 lbs (122 kg) |
| DPRF600 | 6.0 (152) | 4.05 (102) | 8.50 (216) | 2.50 (63) | 1.45 (36) | 450 lbs (204 kg) |
| DPRF800 | 8.0 (203) | 6.05 (153) | 10.50 (267) | 2.62 (66) | 1.60 (40.6) | 600 lbs (272 kg) |
| DPRF1000 | 10.0 (254) | 8.05 (204) | 12.80 (325) | 2.75 (70) | 1.60 (40) | 1200 lbs (544 kg) |
| DPRF1200 | 12.0 (304) | 10.05 (255) | 15.82 (402) | 2.75 (70) | 4.62 (117) | 1600 lbs (725 kg) |
| DPRF1400 | 14.0 (355) | 12.05 (306) | 17.87 (454) | 2.75 (70) | 4.62 (117) | 2000 lbs (907 kg) |
