MCALLISTER Z軸位移臺，MCALLISTER 帶導桿位移臺主要有6種型號：BLT106，BLT86,? BLT66，BLT456，BLT452，BLT0266.

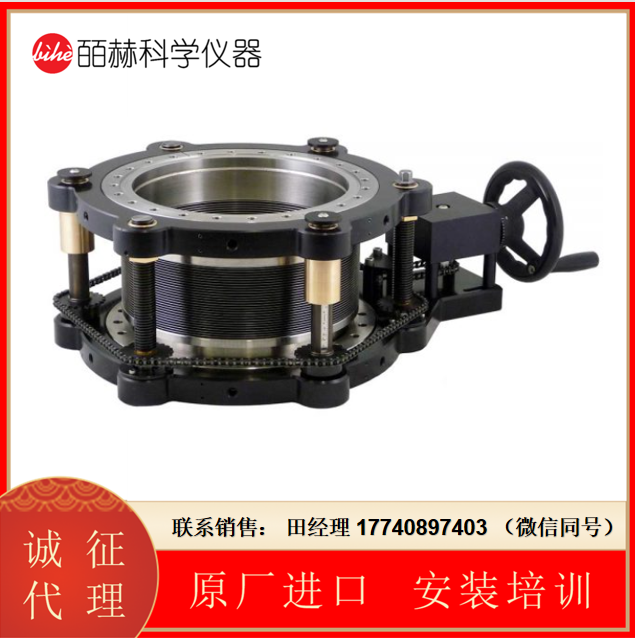

BLT106 Z軸位移臺，10″ (CF200) Z Translator
所有BLT106 Z軸位移臺在頂起螺釘上都使用雙滾珠軸承。螺釘和軸承采用高溫潤滑脂潤滑，摩擦小，壽命長。所有零件均可現場更換。移動法蘭由三個頂起螺釘支撐，并由三個導桿對齊（見圖）。所有BLT106 Z軸位移臺還可提供長行程、電機驅動、線性編碼器、螺紋法蘭和特殊高度。
BLT106 Z軸位移臺主要型號：
| Model | Stroke | OAL Compressed |
| BLT106-2 | 2″ (50) | 4.40″ (112) |
| BLT106-3 | 3″ (75) | 4.80″ (122) |
| BLT106-4 | 4″ (101) | 5.20″ (132) |
| BLT106-6 | 6″ (151) | 6.00″ (152) |
| BLT106-8 | 8″ (203) | 6.80″ (173) |
| BLT106-10 | 10″ (250) | 7.60″ (193) |
| BLT106-12 | 12″ (300) | 8.40″ (213) |

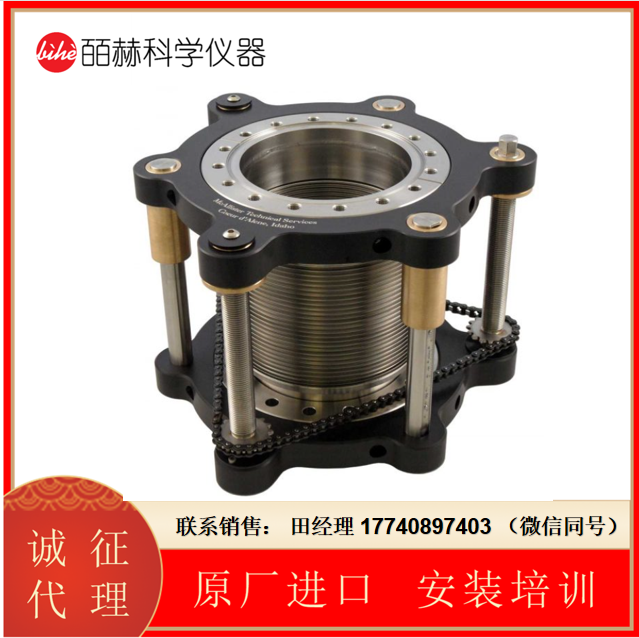

BLT86 Z軸位移臺，8″ (CF150) Z Translator
所有BLT86 Z軸位移在頂起螺釘上都使用雙滾珠軸承。螺釘和軸承采用高溫潤滑脂潤滑，摩擦小，壽命長。所有零件均可現場更換。移動法蘭由三個頂起螺釘支撐，由三個導桿對齊，并由隨附的棘輪扳手驅動。所有BLT86 Z軸位移還可提供長行程、電機驅動、線性編碼器、螺紋法蘭和特殊高度。
BLT86 Z軸位移臺主要型號：
| Model | Stroke | OAL?Compressed | ||
|---|---|---|---|---|
| BLT86-2 | 2″ (50) | 3.6″ (91) | ||
| BLT86-3 | 3″ (75) | 3.76″ (96) | ||
| BLT86-4 | 4″ (100) | 3.93″ (100) | ||
| BLT86-6 | 6″ (150) | 4.26″ (108) | ||
| BLT86-8 | 8″ (200) | 4.59″ (117) | ||
| BLT86-10 | 10″ (250) | 4.92″ (125) | ||
| BLT86-12 | 12″ (300) | 5.25″ (133) |

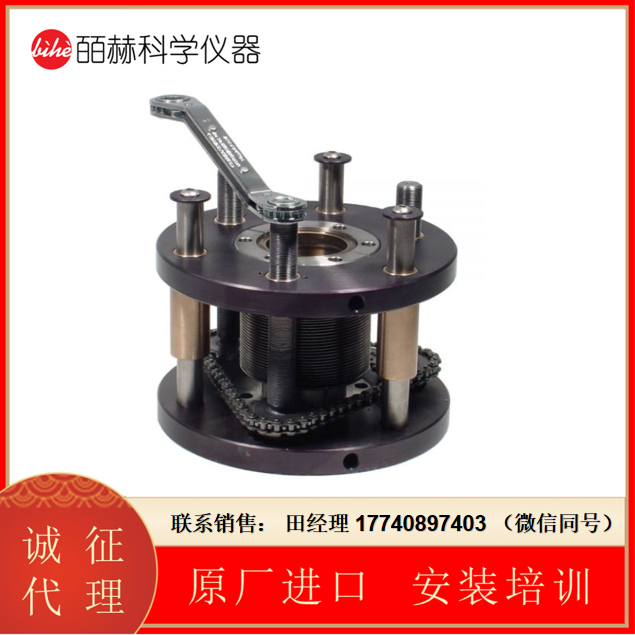

BLT66 Z軸位移臺，6″ (CF100) Z Translator
所有BLT66 Z軸位移臺都在頂起螺釘上使用雙滾珠軸承。螺釘和軸承采用高溫潤滑脂潤滑，摩擦小，壽命長。所有零件均可現場更換。移動法蘭由三個頂起螺釘支撐，由三個導桿對齊，并由隨附的棘輪扳手驅動。所有BLT66 Z軸位移臺還可提供長行程、電機驅動、線性編碼器、螺紋法蘭和特殊高度。
BLT66 Z軸位移臺主要型號：
| Model | Stroke | OAL?Compressed | ||
|---|---|---|---|---|
| BLT66-2 | 2″ (50) | 3.40″ (86) | ||
| BLT66-3 | 3″ (75) | 3.55″ (90) | ||
| BLT66-4 | 4″ (100) | 3.70″ (94) | ||
| BLT66-6 | 6″ (150) | 4.00″ (100) | ||
| BLT66-8 | 8″ (200) | 4.30″ (109) | ||
| BLT66-10 | 10″ (250) | 4.60″ (117) |

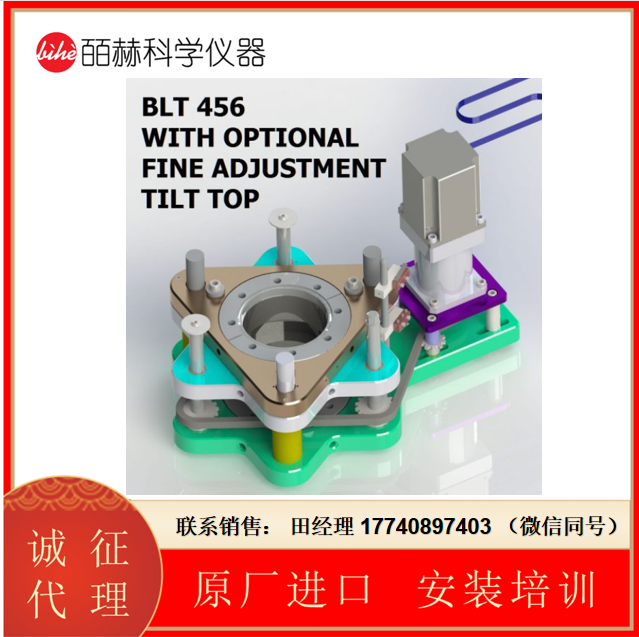

BLT456 Z軸位移臺，4.5″ (CF63) Z Translator
所有BLT456 Z軸位移臺的頂起螺釘上都有滾珠軸承。即使在電動版本上，也可以通過提供的棘輪扳手進行手動操作。螺釘和軸承采用高溫潤滑脂潤滑，摩擦小，壽命長。所有零件均可現場更換。移動法蘭由三個頂起螺釘支撐。所有BLT456 Z軸位移臺還可提供長行程、電機驅動、線性編碼器、螺紋法蘭和特殊高度。
BLT456 Z軸位移臺主要型號：
Model | Stroke | OAL ?Compressed |
| BLT456-2 | 2″ (50) | 3.2″ (81) |
| BLT456-3 | 3″ (75) | 3.35″ (85) |
| BLT456-4 | 4″ (100) | 3.5″ (89) |
| BLT456-6 | 6″ (150) | 3.8″ (97) |
| BLT456-8 | 8″ (200) | 4.1″ (105) |

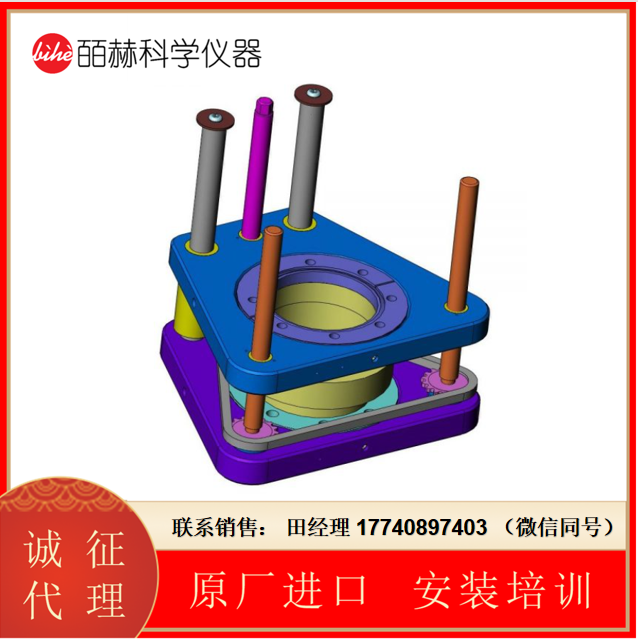

BLT452 Z軸位移臺，4.5″ (CF63) Z Translator
所有BLT452 Z軸位移臺的頂起螺釘上都有滾珠軸承。即使在電動版本上，也可以通過提供的棘輪扳手進行手動操作。螺釘和軸承采用高溫潤滑脂潤滑，摩擦小，壽命長。所有零件均可現場更換。移動法蘭由三個頂起螺釘支撐。所有BLT452 Z軸位移臺還可提供長行程、電機驅動、線性編碼器、螺紋法蘭和特殊高度。
BLT452 Z軸位移臺主要型號：
Model | Stroke | OAL ?Compressed |
| BLT452-2 | 2″ (50) | 3.2″ (81) |
| BLT452-3 | 3″ (75) | 3.35″ (85) |
| BLT452-4 | 4″ (100) | 3.5″ (89) |
| BLT452-6 | 6″ (150) | 3.8″ (97) |
| BLT452-8 | 8″ (200) | 4.1″ (105) |
BLT0266 Z軸位移臺，2.75″ (CF38) Z Translator
BLT0266 Z軸位移臺提供了市場上任何位移臺的最大剛度，能夠承受超過150磅的軸向載荷，而不會出現偏轉問題。即使在電動版本上，也可以通過提供的棘輪扳手進行手動操作。總共六個鎖緊螺釘（每個法蘭三個）將2?”（CF38）法蘭固定在支架內。這種設計的優點是，即使在安裝位移臺的同時，也可以松開螺釘，并且位移臺的致動器部分可以圍繞法蘭徑向重新定位。此功能允許重新定位BLT機制，以清除離子槍和其他設備等其他物品。
BLT0266 Z軸位移臺主要型號：
| Model | Stroke | OAL Compressed | ||
|---|---|---|---|---|
| BLT0266-2 | 2″ (50) | 2.6″ (66) | ||
| BLT0266-3 | 3″ (75) | 2.75″ (70) | ||
| BLT0266-4 | 4″ (100) | 2.90″ (74) | ||
| BLT0266-6 | 6″ (150) | 3.2″ (81) | ||
| BLT0266-8 | 8″ (200) | 3.5″ (89) |
