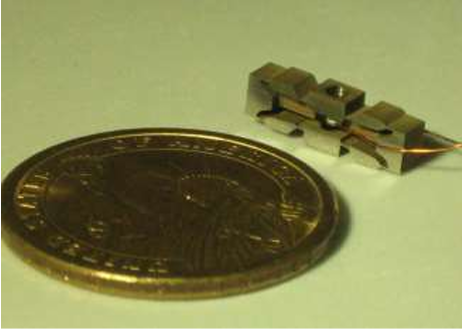

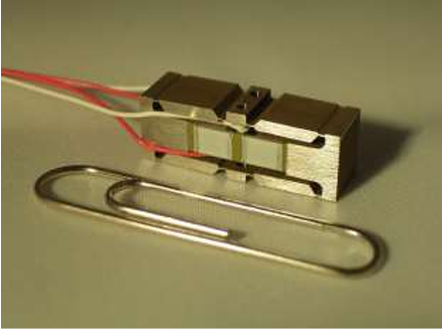

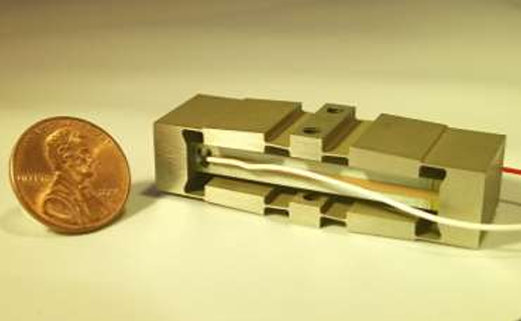

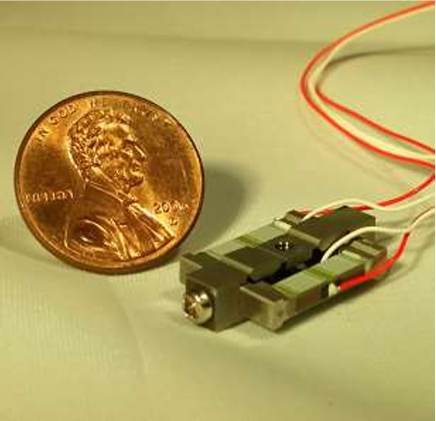

Mechano Transformer MTDD系列壓電致動器是一款緊湊型壓電致動器，可產(chǎn)生大的輸出沖程，比多層堆疊壓電致動器的沖程大10倍及以上。MTDD系列壓電致動器由行程放大/放大結構和多層堆疊壓電致動器組成。利用行程放大結構，行程被放大以克服多層堆疊壓電致動器的限制。MTDD系列壓電致動器設計扁平緊湊，因此空間利用效率高。與多層堆疊壓電致動器的原始輸出行程相比，輸出行程在方向上被轉換為90度。當向MechanaTrans?DD系列施加電壓時，它會伸長，如圖2所示。
Mechano Transformer MTDD系列壓電致動器主要特點：
大輸出沖程
平整緊湊
壓電致動器的輸出行程在方向上被轉換為90度
當施加電壓時，MechaTrans DD系列如圖2所示伸長
輸出沖程方向與MechanaTrans D系列相反
MTDD系列壓電致動器工作原理：
機械螺紋孔制作在MTDD系列壓電致動器的兩側。紅色和黑色（白色）的引線連接在壓電致動器上。圖1顯示了驅動器和壓電致動器之間的連接示例。根據(jù)駕駛條件，可能需要介于兩者之間的阻力。當向壓電致動器施加電壓時，MTDD系列壓電致動器系列伸長，如圖2所示。
MTDD系列壓電致動器主要型號：
| 型號 | 尺寸W×D×H | ?位移[μm] | 阻塞力?[N] | 剛性[N/μm] | ?共振頻率?[Hz] | 電容[μF] |
| MTDD03S50F3 | 15×3×5 | 50 | 3 | 0.06 | 1500 | 0.03 |
| MTDD06S100F10 | 20×6×7 | 100 | 10 | 0.1 | 700 | 0.2 |
| MTDD06S100F11 | 20×6×7 | 100 | 11 | 0.11 | 900 | 0.36 |
| MTDD06S330F7 | 22×6×7.8 | 330 | 7 | 0.02 | 400 | 0.86 |
| MTDD08S180F32 | 28×8×8 | 180 | 32 | 0.18 | 900 | 0.9 |
| MTDD08S300F16 | 26×8×7 | 300 | 16 | 0.053 | 460 | 0.7 |
| MTDD08S350F18 | 26×8×7 | 350 | 18 | 0.051 | 500 | 0.8 |
| MTDD12S90F5 | 22×12×5.12 | 90 | 5 | 0.06 | 700 | 0.36 |
| MTDD12S600F80 | 46.8×12×12.6 | 600 | 80 | 0.13 | 300 | 6.75 |
| MTDD16S750F90 | 52×16×14 | 750 | 90 | 0.12 | 230 | 8 |
| MTDD16S830F80 | 52×16×14 | 830 | 80 | 0.1 | 230 | 11.8 |
| MTDD16S860F64 | 52×16×14 | 860 | 64 | 0.07 | 195 | 11.7 |
| MTDD15.6S1600F70 | 107×156×14.4 | 1600 | 70 | 0.044 | 110 | 31 |
