瑞士meerstetter,TEC-1092 (±1.2 安 / ±9.6 伏),微型 OEM 精密帕爾貼溫度控制器,典型制冷量:6 W,用于精確驅動帕爾貼元件或電阻加熱器
TEC-1092 (±1.2 安 / ±9.6 伏)
微型 OEM 精密帕爾貼溫度控制器
典型制冷量:6 W
TEC-1092 是一款非常小的 PCB 安裝式 TEC 控制器,用于精確驅動帕爾貼元件或電阻加熱器。TEC 控制器專為滿足小型熱電應用的要求而設計。例如,冷卻用于氣體傳感應用和分析的 IR 傳感器和探測器。它也可以用作數字控制電源,并將與免費的 Meerstetter TEC 控制器軟件一起提供。
技術數據 |TEC-1092 系列 |TEC 控制器
典型冷卻能力 | 6 瓦 |
直流輸入 | 5-12 伏 / 1.2 安 |
雙極輸出 | 0-9.6 伏 / ±1.2 安 |
輸出電流溫度漂移 | 典型值 0.1 mA/°C |
溫度探頭輸入 | Pt100、Pt1000、NTC、VIN、熱電偶(K 型) |
溫度精度/穩定性 | 0.01 °C 或更高 |
輔助溫度探頭輸入 | NTC |
通信接口 | RS485、RS232 TTL |
配置 / 診斷 | 通過通信接口和 PC 軟件(免費) |
作模式 | 獨立 遠程控制 腳本控制 |
駕駛員模式 | 電流驅動器 電壓驅動器 滿溫 僅控制 加熱/僅冷卻 |
尺寸(長 x 寬 x 高) | 36 毫米 x 28 毫米 x 8.5 毫米 |
詳細說明 |TEC-1092 系列 |TEC 控制器
TEC-1092 是一款非常小的 PCB 安裝控制器,用于精確驅動珀爾帖元件或電阻 加熱器。TEC 控制器專為滿足小型熱電的要求而設計 應用。例如,冷卻用于氣體傳感應用和分析的 IR 傳感器和探測器,或 酷 CCD 或 CMOS 傳感器。

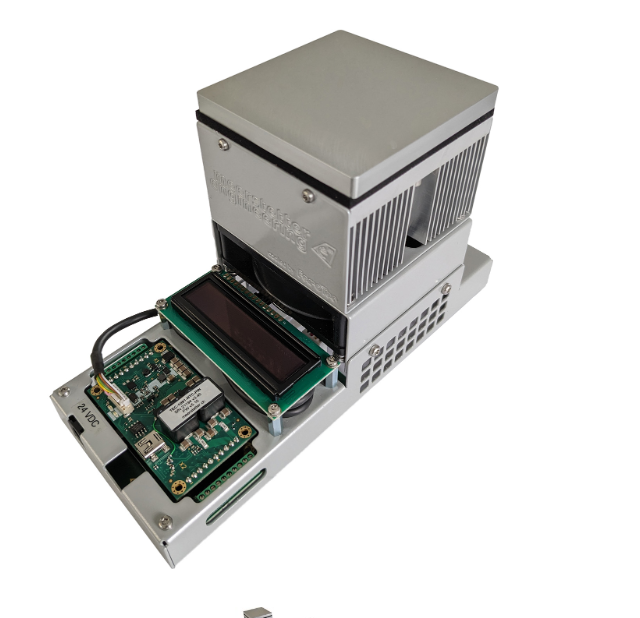

TEC-1092 可以安裝在?EVL-1093 評估板上。 這允許通過 USB 連接到主機并使用 DPY-1113 TEC 狀態顯示套件。此外,我們還 提供插頭以連接 TEC-1092 本身。
我們的 TEC 控制器可通過我們的免費軟件或 API 和腳本進行數字控制。那里 甚至是一個?LabVIEW VI 軟件?(PDF) 可用于作 TEC 控制器。多個通信和 安全功能增強了功能范圍。
其他 TEC 控制器直接使用電源輸入為珀爾帖元件生成 PWM 信號,該信號 產生干擾。我們使用 SMPS 產生直流電 (DC),以實現無紋波輸出 電流和更高的效率,這是 Peltier 元件制造商的建議。
