9100系列 | 法蘭連接
與9100螺紋系列一樣，我們的9100法蘭系列在軟密封和高流量設計方面也處于行業領先地位。作為壓力泄放裝置的行業領導者，它因其安全可靠、維護成本低和經濟高效而享有盛譽。我們的軟密封和全導向盤設計比競爭產品更耐用，能夠在各種環境下保持一致的設定壓力和經過實地驗證的嚴密密封。更緊密的密封減少了泄漏，降低了產品損耗，從而提高了生產效率和安全性。9100法蘭系列閥門是按照ASME鍋爐及壓力容器規范第XIII節的要求制造的，適用于空氣/氣體和液體應用的UV標記。該閥門非常適用于特種氣體、壓縮機、分離器、集輸管線以及任何需要安全可靠閥門的場合。其服務壓力范圍為10 psi至3500 psi，并提供多種選項和應用，我們的9100法蘭系列是一款值得信賴的閥門。

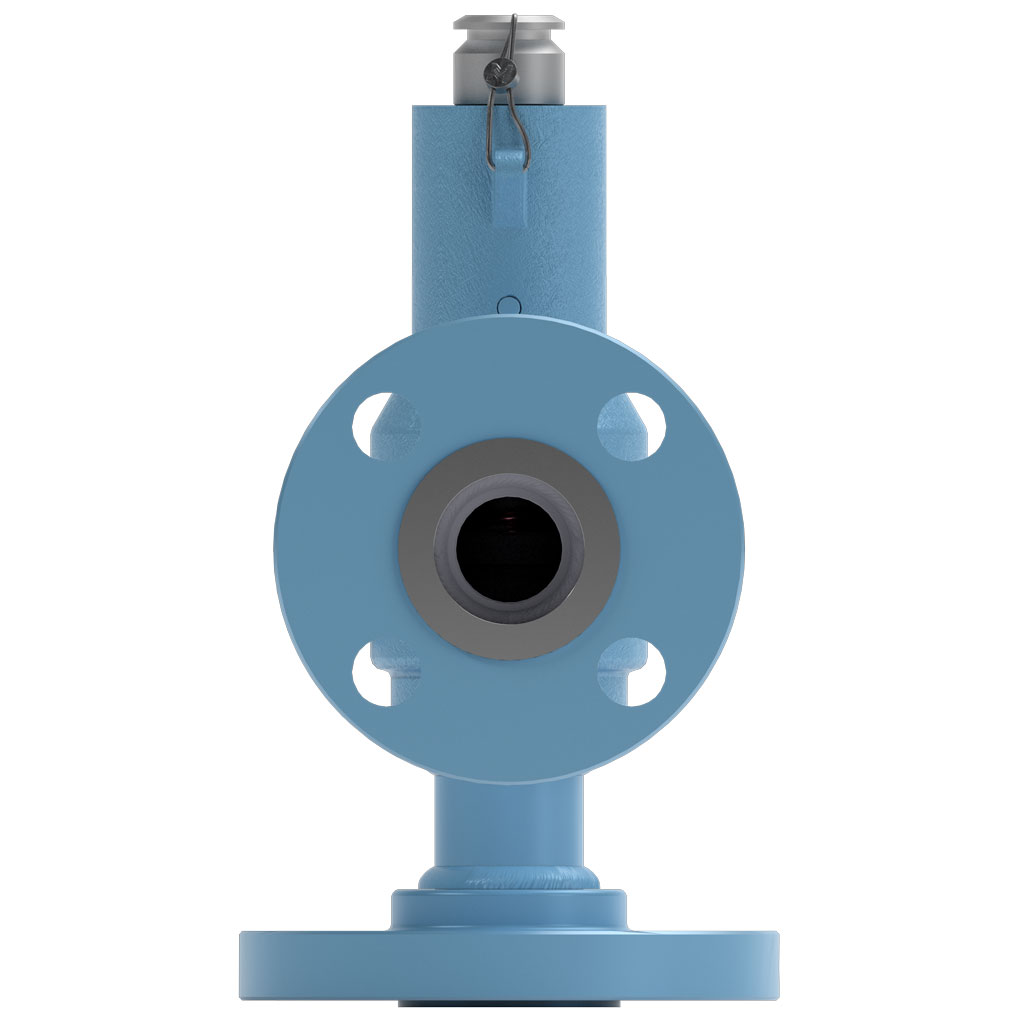

“D”孔安全泄壓閥
特征：
- 采用“Auto Seat Technology”?設計
- 低額定值和全導向彈簧允許從爆裂聲到爆裂聲的設定壓力更加一致。
- 一致的設定壓力允許可重復使用，而無需過度維修或重置。
- 打開、關閉、帶座和密封™
- 全導向盤，用于正確對準、打開和關閉以及重新安裝閥門。
- 機械止動器可防止零件磨損并控制氣門升程。
- Pop Action relief 允許閥門在設定壓力下達到全升程。這有助于 DOT 監管的應用程序。
- 非上升閥桿允許將閥門安裝在小區域。
- 提供 Sour Service Trim。
- 提供其他選項以滿足 NACE MR0175 要求。
- 加拿大注冊號 （CRN）
- 提供其他選項，以滿足 PED 指令 2014/68/EU 和/或 ATEX 指令 2014/34/EU 的歐洲一致性 （CE） 要求
| Orifice | D (USC) | D (SI) |
|---|---|---|
| Standard Inlet Sizes | ?”, 1″, 1 ?”, 2″ | DN 20, DN 25, DN 40, DN 50 |
| Inlet and Outlet Connection Types | RF x RF, RTJ x RF, RTJ x RTJ | RF x RF, RTJ x RF, RTJ x RTJ |
| Actual Orifice Diameter | 0.394 in | 10.0 mm |
| Actual Orifice Area | 0.122 in2 | 78.7 mm2 |
| API Orifice Area | 0.110 in2 | 71.0 mm2 |
| Pressure Range | 10 – 3500 psig | 68 – 24131 kPa |
| Standard Temperature Range | -20°F to 400°F | -29°C to 204°C |
| ASME Flow Coefficient, Kd?(Gas) | 0.818 | 0.818 |
| ASME Flow Coefficient, Kd?(Liquid) | 0.707 | 0.707 |
