9100系列 | 螺紋連接
我們的9100螺紋系列在軟密封和高流量設計方面是行業的佼佼者。作為壓力泄放裝置領域的領軍者，它因其安全可靠、維護成本低且經濟高效而享有盛譽。我們采用軟密封和全導向盤設計的閥門比競爭產品更耐用，并能夠在各種環境下保持一致的設定壓力和經過實地驗證的嚴密密封。更緊密的密封減少了泄漏，降低了產品損耗，從而提高了生產效率和安全性。9100螺紋系列閥門是根據ASME鍋爐及壓力容器規范第XIII節要求制造的，適用于UV標記的應用。該閥門非常適用于特種氣體、壓縮機、分離器、集輸管線以及任何需要安全可靠閥門的場合。其服務壓力范圍為10 psig至3500 psig，并提供多種選項和應用，我們的9100螺紋系列是一款值得信賴的閥門。

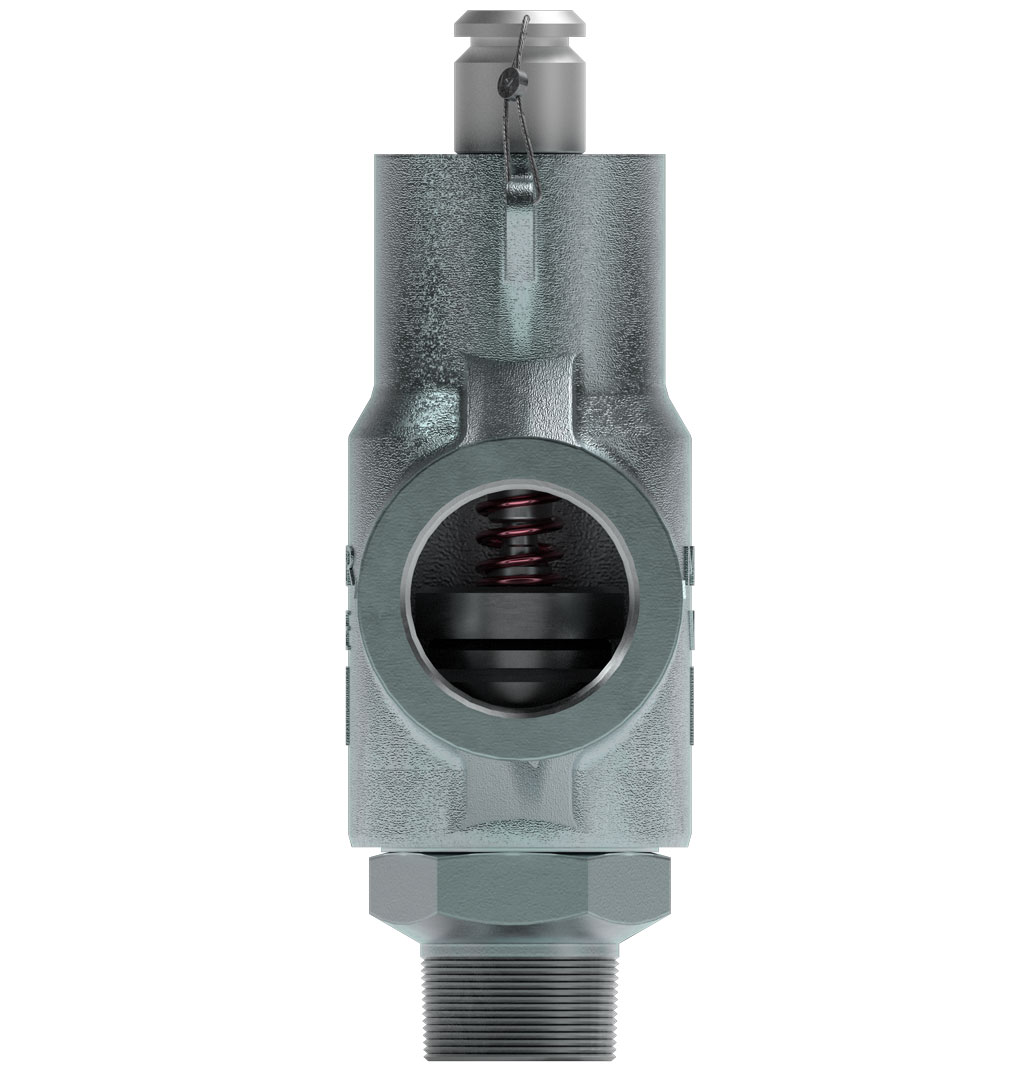

9100 螺紋 “C” 孔
特征：
- 采用“Auto Seat Technology”?設計
- 低額定值和全導向彈簧允許從爆裂聲到爆裂聲的設定壓力更加一致。
- 一致的設定壓力允許可重復使用，而無需過度維修或重置。
- 打開、關閉、帶座和密封™
- 全導向盤，用于正確對準、打開和關閉以及重新安裝閥門。
- 機械止動器可防止零件磨損并控制氣門升程。
- Pop Action relief 允許閥門在設定壓力下達到全升程。這有助于 DOT 監管的應用程序。
- 非上升閥桿允許將閥門安裝在小區域。
- 提供 Sour Service Trim。
- 提供其他選項以滿足 NACE MR0175 要求。
- 加拿大注冊號 （CRN）
- 提供其他選項，以滿足 PED 指令 2014/68/EU 和/或 ATEX 指令 2014/34/EU 的歐洲一致性 （CE） 要求
| Orifice | C (USC) | C (SI) |
|---|---|---|
| Standard Inlet Sizes | ?”, ?”, 1″ | DN 15, DN 20, DN 25 |
| Inlet and Outlet Connection Types | Male NPT x Female NPT or Female NPT x Female NPT | Male NPT x Female NPT or Female NPT x Female NPT |
| Actual Orifice Diameter | 0.281 in | 7.1 mm |
| Actual Orifice Area | 0.062 in2 | 40.0 mm2 |
| Pressure Range | 15 – 2999 psig | 104 – 20677 kPa |
| Standard Temperature Range | -20°F to 400°F | -29°C to 204°C |
| ASME Flow Coefficient, Kd?(Gas) | 0.818 | 0.818 |
| ASME Flow Coefficient Kd?(Liquid) | 0.707 | 0.707 |
1壓力限制可能受系統條件和溫度的影響。
2壓力限制、重量和“C”尺寸可能因酸性氣體服務或其他選項而異。
★標準材料或選項。
| Inlet and Outlet Code | Inlet and Outlet Size (in) | Pressure Limit?1, 2 (psig) | Dimensions?2 “A” x “B” x “C” (in ± .062) | Approximate Weight?2 (lbs) |
|---|---|---|---|---|
| 05 | ?” FNPT x 1″ FNPT | 2999 | 2.265 x 1.906 x 7.078 | 4.5 |
| 06 | ?” MNPT x 1″ FNPT | 1480 | 3.202 x 1.906 x 8.015 | 4.5 |
| 11 | ?” FNPT x 1″ FNPT | 2999 | 2.265 x 1.906 x 7.078 | 4.5 |
| 12★ | ?” MNPT x 1″ FNPT | 1480 | 3.202 x 1.906 x 8.015 | 4.5 |
| 16 | 1″ FNPT x 1″ FNPT | 2999 | 3.202 x 1.906 x 8.015 | 5.5 |
| 17★ | 1″ MNPT x 1″ FNPT | 1480 | 3.202 x 1.906 x 8.015 | 4.5 |
| 22 | 1″ FNPT x 1 ?” FNPT | 2999 | 3.360 x 2.312 x 8.985 | 12 |
| 23 | 1″ MNPT x 1 ?” FNPT | 1480 | 4.423 x 2.312 x 10.048 | 12 |
| 27 | 1″ FNPT x 1 ?” FNPT | 2999 | 3.360 x 2.312 x 8.985 | 11 |
| 28 | 1″ FNPT x 1 ?” FNPT | 1480 | 4.423 x 2.312 x 10.048 | 11.5 |
| 33 | 1 ?” FNPT x 2″ FNPT | 2999 | 4.673 x 2.312 x 10.298 | |
| 34 | 1 ?” MNPT x 2″ FNPT | 1480 | 4.423 x 2.312 x 10.048 | |
| 42 | 2″ FNPT x 2″ FNPT | 2999 | 4.673 x 2.312 x 10.298 | |
| 43 | 2″ MNPT x 2″ FNPT | 1480 | 4.423 x 2.312 x 10.048 | |
| 02 | ?” CODE 62 x 1″ FNPT |
1壓力限制可能受系統條件和溫度的影響。
2壓力限制、重量和“C”尺寸可能因酸性氣體服務或其他選項而異。
★標準材料或選項。
| Inlet and Outlet Code | Inlet and Outlet Size DN (mm) | Pressure Limit?1, 2 (kPa) | Dimensions?2 “A” x “B” x “C” (mm ± 1.6) | Approximate Weight?2 (kg) |
|---|---|---|---|---|
| 05 | DN 15 (FNPT) x DN 25 (FNPT) | 20677 | 57.2 x 47.6 x 179.4 | 2.0 |
| 06 | DN 15 (MNPT) x DN 25 (FNPT) | 10204 | 82.6 x 47.6 x 203.2 | 2.0 |
| 11 | DN 20 (FNPT) x DN 25 (FNPT) | 20677 | 57.2 x 47.6 x 179.4 | 2.0 |
| 12★ | DN 20 (MNPT) x DN 25 (FNPT) | 10204 | 82.6 x 47.6 x 203.2 | 2.0 |
| 16 | DN 25 (FNPT) x DN 25 (FNPT) | 20677 | 82.6 x 47.6 x 203.2 | 2.5 |
| 17★ | DN 25 (MNPT) x DN 25 (FNPT) | 10204 | 82.6 x 47.6 x 203.2 | 2.0 |
| 22 | DN 25 (FNPT) x DN 40 (FNPT) | 20677 | 85.7 x 60.3 x 228.6 | 5.4 |
| 23 | DN 25 (MNPT) x DN 40 (FNPT) | 10204 | 114.3 x 60.3 x 244.5 | 5.4 |
| 27 | DN 25 (FNPT) x DN 50 (FNPT) | 20677 | 85.7 x 60.3 x 228.6 | 5.0 |
| 28 | DN 25 (MNPT) x DN 50 (FNPT) | 10204 | 114.3 x 60.3 x 244.5 | 5.2 |
| 33 | DN 40 (FNPT) x DN 50 (FNPT) | 20677 | 118.6 x 58.7 x 261.6 | |
| 34 | DN 40 (MNPT) x DN 50 (FNPT) | 10204 | 112.3 x 58.7 x 255.3 | |
| 42 | DN 50 (FNPT) x DN 50 (FNPT) | 20677 | 118.6 x 58.7 x 261.6 | |
| 43 | DN 50 (MNPT) x DN 50 (FNPT) | 10204 | 118.6 x 58.7 x 261.6 | |
| 02 | DN 20 CODE 62 x DN 25 (FNPT) |
