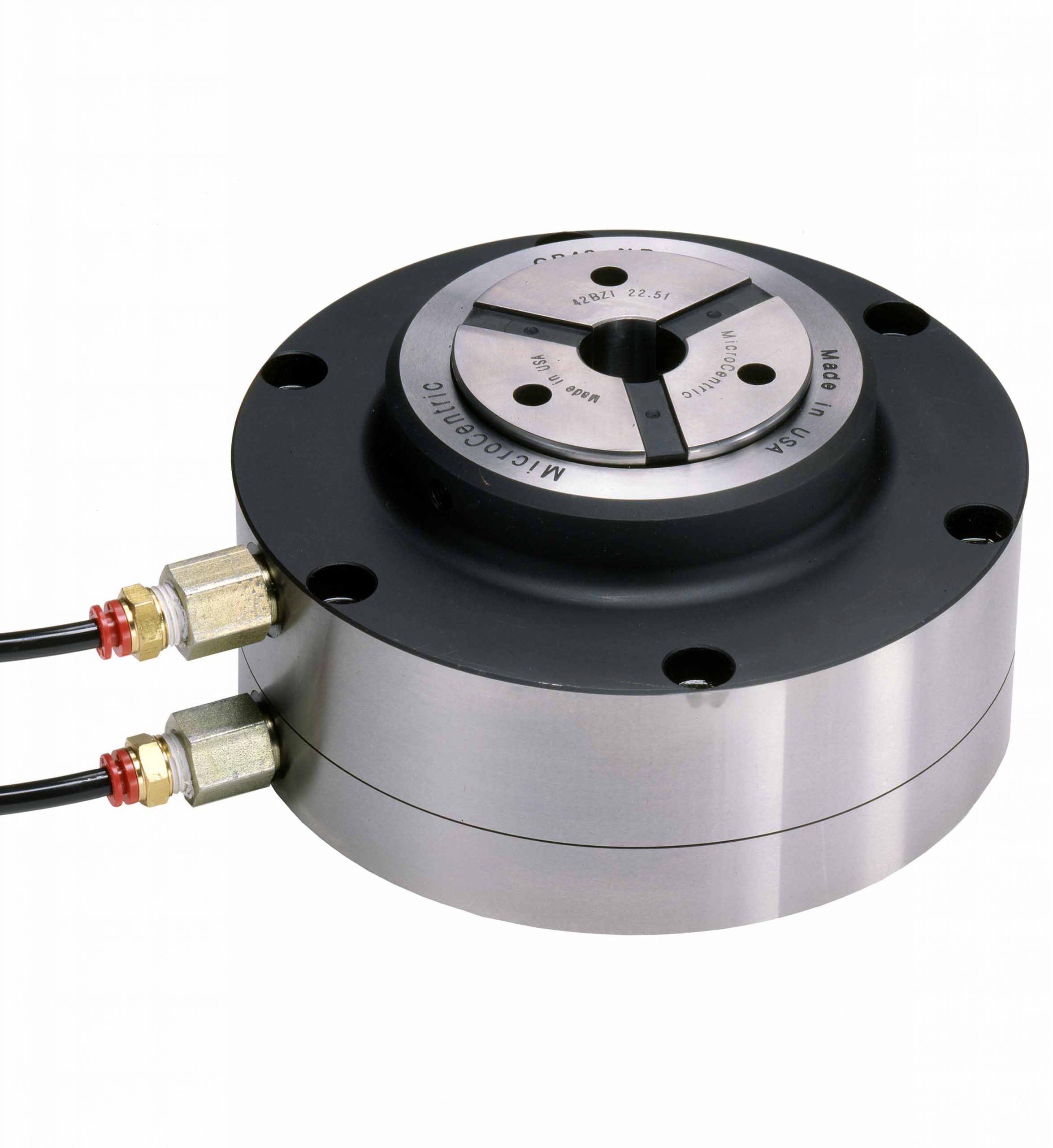

NRB 系列是一種液壓驅動的獨立回拉設計，適用于非旋轉應用。夾頭與內置活塞耦合，并在驅動卡盤時被吸入錐形座中。零件擋塊可以安裝在卡盤本體內。
CB-NRB 特點
- 內置氣缸的獨立設計，可進行液壓或氣動作
- 回拉式設計通過將夾緊力集中在機床工作臺的方向上，以及將工件拉到零件擋塊上，最大限度地提高了夾緊系統的效率
- 終身潤滑設計需要最少的維護
- 所有組件都經過硬化和精密研磨，以實現最高的精度和較長的使用壽命。
型 | 筒夾模型 | 最大夾緊直徑 | 最小夾緊直徑 | 準確性 | 夾緊范圍 | 活塞行程 | 最大液壓力 | 最大夾緊力 | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| CB42-NRB | SK42BZI | 1.625 英寸42 毫米 | 0.156 英寸4 毫米 | .0004 英寸0.010 毫米 | +/- .020 英寸+/- 0.5 毫米 | 0.16 英寸4 毫米 | 420 磅/平方英寸2.9 MPa | 17,985 磅80 千米 | 18.6 磅8.5 千克 |
| CB65-NRB型 | SK65BZI | 2.625 英寸66 毫米 | 0.187 英寸5 毫米 | .0004 英寸0.010 毫米 | +/- .020 英寸+/- 0.5 毫米 | 0.16 英寸4 毫米 | 580 磅/平方英寸4.0 MPa | 23,605 磅105 千米 | 27.5 磅12.5 千克 |
| CB100-NRB | SK100BZI | 4.000 英寸100 毫米 | 1.000 英寸25 毫米 | .0006 英寸0.015 毫米 | +/- .040 英寸+/- 1 毫米 | 0.315 英寸8 毫米 | 530 磅/平方英寸3.7 MPa | 33,721 磅150 千米 | 54.6 磅24.8 千克 |
| CB80-NRB | SK80BZI | 3.250 英寸82.5 毫米 | 0.500 英寸12 毫米 | .0004 英寸0.010 毫米 | +/- .020 英寸+/- 0.5 毫米 | 0.16 英寸4 毫米 | 760 磅/平方英寸5.2 兆帕 | 25,853 磅115 千米 | 40.69 磅18.46 千克 |
