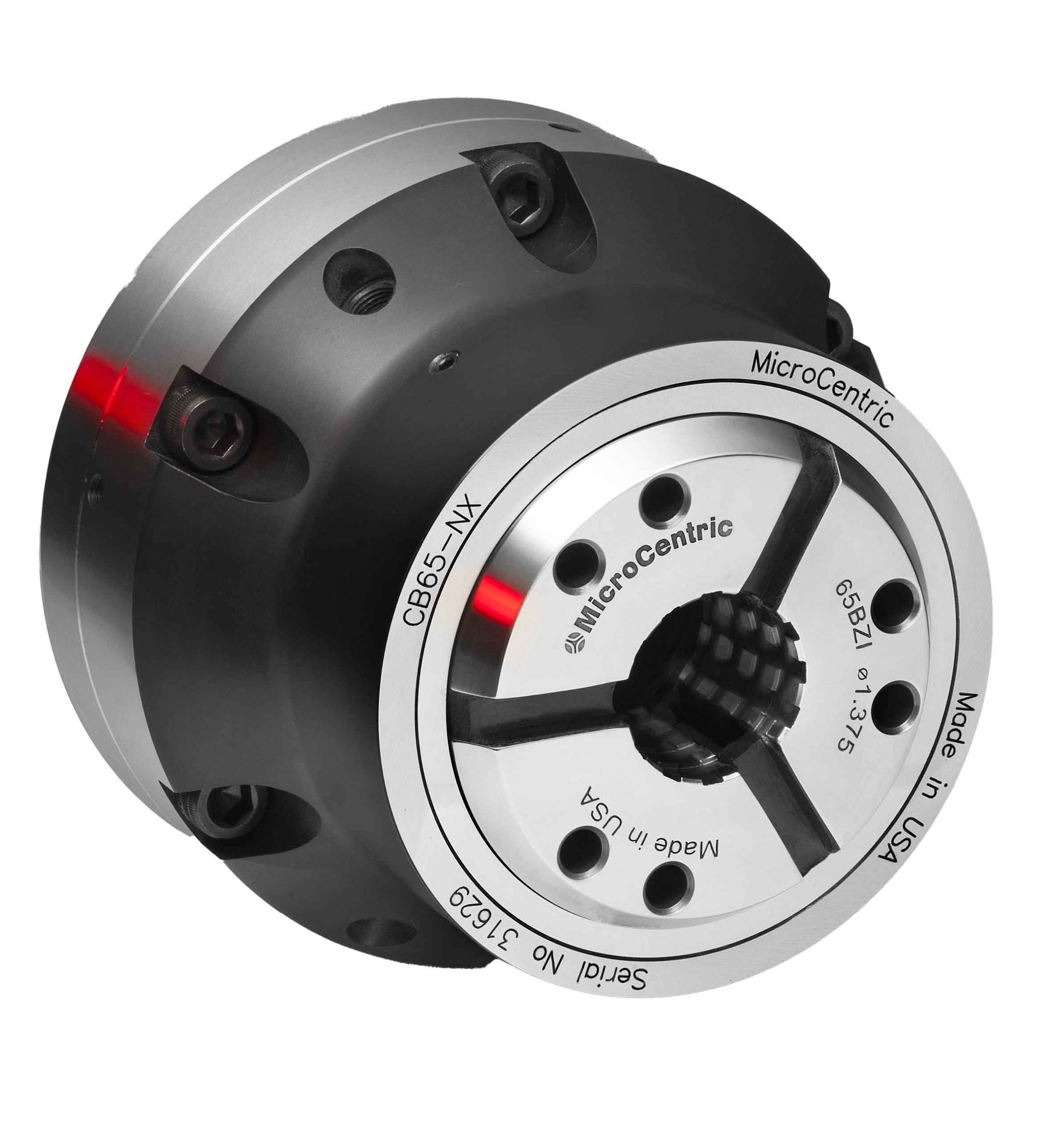

美國MicroCentirc，快速更換夾頭，CB-NX 彈簧夾頭 – 固定長度設計

CB-NX 系列采用低輪廓固定長度設計，刀尖直徑減小，可實現最大刀具間隙。夾頭直接連接到卡盤本體，并在卡盤啟動時當錐形座向前移動時保持固定。夾頭在夾緊過程中保持固定在 Z 軸上，因此不會對棒料或工件產生回拉效應。

CB-NX 特點

  • 低輪廓固定長度設計
  • 減小的刀尖直徑和較短的總長度提供了更大的刀具間隙并最大限度地利用了機床的 Z 軸
  • 徑向調節螺釘，用于校正 0.0002 英寸（0.005 毫米）內的錐形筒夾座
  • 終身潤滑設計需要最少的維護
  • 所有部件都經過硬化和精密研磨，以實現最高的精度和較長的使用壽命
  • 止動板、止動殼體和頂出器可以安裝在卡盤本體內，用于卡盤應用

型

筒夾模型

最大夾緊直徑

最小夾緊直徑

主軸鼻端

準確性

夾緊范圍

線性卡盤行程

最大夾緊力

最大速度

最大拉管螺紋

重量

CB42-NX/A5 系列42BZI1.625 英寸42 毫米0.156 英寸4 毫米A2-5.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米17,985 磅80 千米7,000 轉/分M60x2 系列20.32 磅9.22 千克
CB42-NX/140 系列42BZI1.625 英寸42 毫米0.156 英寸4 毫米140 毫米.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米17,985 磅80 千米7,000 轉/分M60x2 系列19.30 磅8.75 千克
CB42-NX/A6 系列42BZI1.625 英寸42 毫米0.156 英寸4 毫米A2-6 系列.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米17,985 磅80 千米7,000 轉/分M75x2*20.33 磅9.22 千克
CB52-NX/A5 系列52BZI2.000 英寸52 毫米0.187 英寸5 毫米A2-5.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米160 英寸4 毫米21,132 磅94 千米7,000 轉/分M60x2 系列20.25 磅9.19 千克
CB52-NX/140 系列52BZI2.000 英寸52 毫米0.187 英寸5 毫米140 毫米.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米21,132 磅94 千米7,000 轉/分M60x2 系列19.21 磅8.71 千克
CB52-NX/A6 系列52BZI2.000 英寸52 毫米0.187 英寸5 毫米A2-6 系列.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米21,132 磅94 千米7,000 轉/分M75x2*20.20 磅9.17 千克
CB65-NX/A5 系列65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-5.0008 英寸.020 毫米+/- .020 英寸0.5 毫米.160 英寸4 毫米23,605 磅105 千米6,000 轉/分M60x2 系列25.9 磅11.8 千克
CB65-NX/A8-OS65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-8 系列.0008 英寸.020 毫米+/- .020 英寸0.5 毫米.160 英寸4 毫米23,606 磅105 千米6,000 轉/分M100x2 英寸*39.05 磅17.71 千克
CB65-NX/140 系列65BZI2.625 英寸66 毫米0.187 英寸5 毫米140 毫米.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米23,606 磅105 千米6,000 轉/分M60x2 系列25 磅11.3 千克
CB65-NX/A6 系列65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-6 系列.0008 英寸.020 毫米+/- .020 英寸0.5 毫米.160 英寸4 毫米23,606 磅105 千米6,000 轉/分M80x2 系列27.7 磅12.6 千克
CB65-NX/A8 系列65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-8 系列.0008 英寸.020 毫米+/- .020 英寸0.5 毫米.160 英寸4 毫米23,606 磅105 千米6,000 轉/分M80x2 系列34.2 磅15.5 千克
CB80-NX/A8 系列80BZI3.250 英寸82.5 毫米0.500 英寸12 毫米A2-8 系列.0008 英寸.020 毫米+/- .020 英寸0.5 毫米.160 英寸4 毫米25,853 磅115 千米5,500 轉/分M100x2 系列37.7 磅17.1 千克
CB80-NX/A11 系列80BZI3.250 英寸82.5 毫米0.500 英寸12 毫米A2-11 系列.0008 英寸.020 毫米+/- .020 英寸0.5 毫米.160 英寸4 毫米25,853 磅115 千米5,500 轉/分M115x2 英寸*59.54 磅27.00 千克
CB80-NX/A6 系列80BZI3.250 英寸82.5 毫米0.500 英寸12 毫米A2-6 系列.0008 英寸.020 毫米+/- .020 英寸0.5 毫米.160 英寸4 毫米25,853 磅115 千米5,500 轉/分M90x2 系列35.6 磅16.1 千克
CB100-NX/A8 系列100BZI4.000 英寸102 毫米1.000 英寸25 毫米A2-8 系列.001 英寸0.025 毫米+/- .040 英寸+/- 1 毫米.160 英寸4 毫米33,721 磅150 千米5,000 轉/分M115x2 系列69.2 磅31.4 千克
CB100-NX/A11 系列100BZI4.000 英寸102 毫米1.000 英寸25 毫米A2-11 系列.001 英寸0.025 毫米+/- .040 英寸+/- 1 毫米.160 英寸4 毫米33,721 磅150 千米5,000 轉/分M115x2 系列85.1 磅38.6 千克
CB100-NX/A6 系列100BZI4.000 英寸102 毫米1.000 英寸25 毫米A2-6 系列.001 英寸0.025 毫米+/- .040 英寸+/- 1 毫米.160 英寸4 毫米33,721 磅150 千米5,000 轉/分M90x2 系列74.3 磅33.7 千克
