被動阻尼裝置

振動槽

在敏感的機械結構或旋轉機械中遇到過大的振動?調諧質量阻尼器(TMD)和調諧質量吸收器(TMA)提供了一種簡單有效的解決方案。

TMA和TMD是用來抑制或吸收振動的機械諧振裝置。當它們正確地安裝在機器或結構上時，它們從結構或機器中吸取振動能量并在內部消散，從而減少它們的運動。

它們不需要重新設計目標結構/機器，也不會干擾主要結構/機器功能。這使它們成為現有機器改造/故障排除的理想解決方案。

TMA和TMD已成功地應用于大型水泵、旋轉不間斷系統、化學反應器、風力渦輪機齒輪箱和渦旋壓縮機等旋轉機械上。

旋轉機械

  • 對旋轉設備進行了調正和平衡，但振動水平仍然過高時
  • 加速或減速時(攪拌器、飛輪等)結構振動激勵過大.



機械結構

  • 無論何時，將結構與來自地面的激勵隔離是不可能的，或者不能得到好的結果
  • 無論何時增加系統剛度都不是一種選擇
  • 管道振動



檢測機器、機器人等

  • 當快速減速導致結構振蕩時(例如，機器人手臂，帶有移動相機的檢測機等)，穩定時間的改善



風力渦輪機調性

  • 降低風力發電機齒輪箱振動/噪音排放



特性

  • TMD或TMA的減振是非侵入性的過程。不需要進行結構修改。TMD或TMA只是連接到設備和阻尼或消除振動。該設備不會降低目標結構的靜強度或剛度
  • 性能與TMD或TMA是一個附加的過程。在結構或機器上安裝的裝置越多，獲得的減振效果就越好
  • 完全被動，不需要任何能源供應



型號

  • TMA解決穩態諧波;在勵磁頻率或轉速固定時使用
  • TMD解決頻率非定常諧波;用于受沖擊的結構，當旋轉速度變化時，具有瞬時速度運行在機械共振上，或用于寬帶/隨機激勵
  • 具有磁性助推器的TMD允許更高的內部阻尼，即使在高頻下(需要具有最佳阻尼的系統)



應用場景

降低風力渦輪機音調

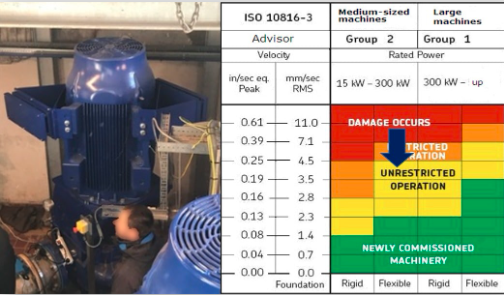

水泵減振
