手臂振動測試設備–振動劑量計

工作安全變得容易

我們創新的測量系統允許在手持工具上進行振動測量，這要?dú)w功于在測量過程中不需要連接的自主傳感器。

在工作周期結束時，使用連接到PC的塢站從傳感器下載存儲的數據。

該軟件允許自動計算和顯示工人暴露于手臂振動，并指示這種暴露如何與振動指令中定義的限值和動作值進行比較。

為了覆蓋現有手持式工具的全部范圍，已經開發了兩種傳感器:一種用于普通振動工具，另一種用于產生高水平?jīng)_擊(高達50,000 m/s2)的高沖擊工具。

我們的測量設備可以連接到任何類型的工具上，是目前唯一能夠進行精確振動測量的設備，而不會因煩人和易碎的電纜干擾工人的任務。該傳感器的特殊版本是專門為測量高沖擊力工具而設計的。

特性

獨立的微型傳感器，沒有有線連接

精確測量所有類型的手持工具，包括高沖擊力工具(高達5000g)

自動計算標準曝光值

完全符合歐洲振動指令

用戶友好的實現和使用

包括避免常見測量誤差的方法

非侵入性的

合理的成本



傳感器的描述

傳感裝置由固定在工具上的微型外殼組成，包括:

  • 一個3軸加速度計
  • 一種獲取、處理(加權濾波器)和存儲加速度值的電子電路
  • 緊湊型電池
  • 訪問存儲值的通信電路(在測量期間不使用)
  • 操作指示(LED)

可用的范圍包括兩個傳感器，外觀相同，操作相同，但表現出不同的特性:

  • 第一種方法允許在最常見的手持工具上進行測量
  • 第二個是專門為高沖擊性工具(如沖擊錘，鑿巖機等)設計的。



型號

標準傳感器:

測量范圍:±2000m /s2

最大測量噪聲:0.010 m/s2

高沖擊力工具傳感器:

測量范圍:±50000 m/s2(1)

最大測量噪聲:0.50 m/s2

(1)傳感器量程(含內部機械濾波器)



曝光值計算軟件

  • Windows™軟件
  • 使用提供的對接站從一個或多個傳感器獲得測量值
  • 自動計算和顯示工人對手臂振動的暴露，并與歐洲振動指令中定義的限值和動作值進行比較
  • 存儲和導出振動時程，以便用分析軟件進行進一步處理(可選)



合規

  • 完全符合歐洲振動指令2002/44/EC和相關標準ISO 5349-1和5349-2
  • 符合ISO 8041: 2005標準(人體對振動的反應-測量?jī)x器)
  • 根據ISO 5349-1加權過濾器
  • 根據ISO 5349-2的要求，傳感器配備了連接裝置，可以牢固地連接到工具上
  • 與法國安全研究中心合作開發



操作

傳感器插入到與PC相連的對接站。

然后準備好進行測量。

一旦它們從對接站拔出，它們就可以在給定的時間(用戶參數)內連接到工具上。

在測量周期結束時，傳感器被插入對接站。

從每個傳感器下載測量數據，并計算工人在手臂振動下的暴露，最終考慮到他使用的不同工具。

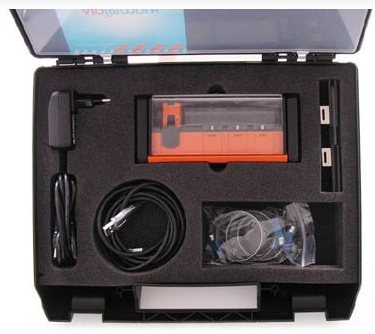

提供的材料

在其基本版本中，Vib@Work Hand-Arm帶有一個手提箱，可容納4個傳感器，包括:

  • 振動傳感器(標準傳感器或用于高沖擊力工具的傳感器)
  • 傳感器連接方式
  • 一個對接站(4個傳感器容量)，用于傳感器和軟件之間的充電和通信
  • 對接站與PC機通信線纜(USB接口)
  • 一個充電器
  • 用戶手冊
  • 光盤上的劑量計算軟件



避免測量誤差

為了避免這種現象，我們做了特別的規定(即集成三軸機械過濾器)。

這些規定允許任何用戶-無論是否是振動專家-獲得準確和一致的測量結果。
