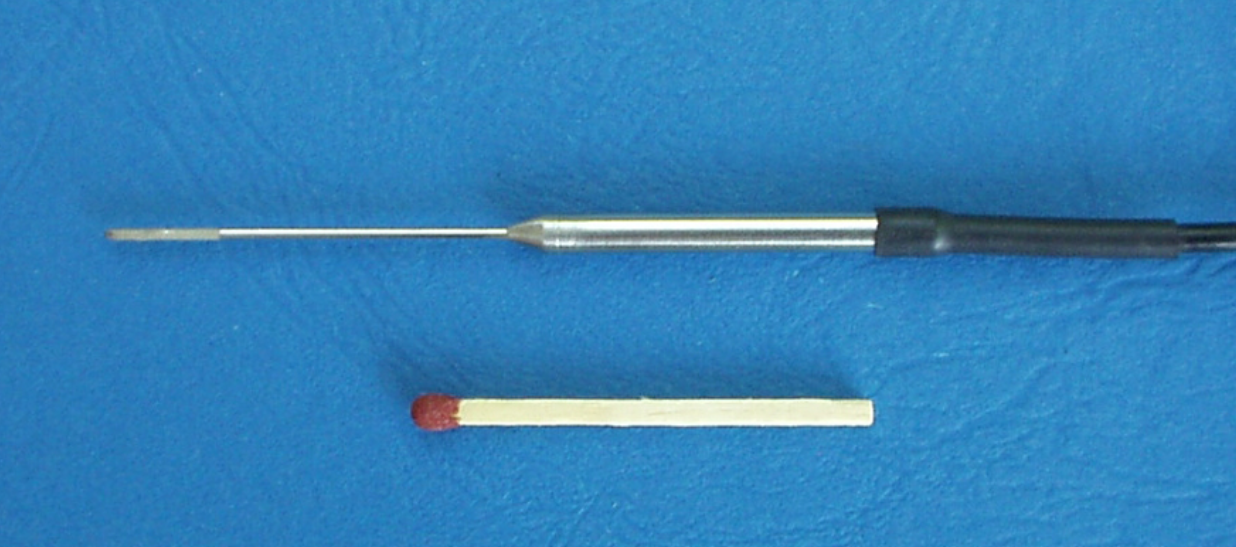

Muller-Platte針式水聽器，Muller-Platte針式水聽器是壓電水聽器，用于液體中的高頻超聲和沖擊波測量
Muller-Platte針式水聽器是由亞琛大學于1985年發明的，用于測量低能水沖擊波以發展腎結石碎石機和聚焦超聲波。Muller-Platte針式水聽器，Muller-Platte水聽器基于pvdf的特殊微型測量儀旨在用于高能超聲測量以及記錄高達kbar的水中的爆炸波。它的半球形頭，較小的敏感直徑（小于0.5 mm）和非常短的上升時間（約50 ns）是用于在超聲換能器或腎結石碎石機的焦點區域進行分布測量的理想設備。其他應用包括測量激光產生的沖擊波，氣穴效應或在醫學和軍事研究中的應用。
時至今日，這款Muller-Platte針式水聽器還是水沖擊波壓力測量的黃金標準。在過去的幾年中，Müller-Platte壓力表已在全球多個實驗中證明了其可靠性和耐用性，尤其是在非常短的沖擊波壓力下。為了記錄信號，我們建議直接連接到記錄器的1 MOhm輸入。對于非常小的壓力和長于3m的電纜，我們提供特殊的高帶寬電荷放大器MCPA 10，其電纜長度可達150 m。
Muller-Platte針式水聽器技術參數：
壓力范圍： -100至1500 bar（-10至150 MPa）
靈敏元素： 壓電PVDF上升時間： 50ns
靈敏直徑： 靈敏度： 大約0.3 pC / bar或1 mV / bar 含2 m電纜
帶寬： 0.3 – 11 MHz±3.0 dB
溫度范圍： 最高 60°攝氏度
校準： 沖擊波在水中可校準至20bar。（可以在高達320 bar的壓力下驗證常數靈敏度）；根據入射沖擊波校準
管徑： 尖端1.2毫米，安裝時4.0毫米，不銹鋼
電纜： 2 米同軸電纜，如需更長的連接，請使用我們的電荷放大器MCPA 10
連接方式： BNC
位置記錄： 1 MOhm輸入
