Newmark System生產多種線性載物臺，這些載物臺采用高度可重復的軌跡和超精確定位，具有更長的行程和更大的安裝面積。
我們的線性滑軌的行程范圍從 25 毫米到 1.5 米不等。Newmark 的產品用于工業機器人、光纖和光子學、視覺系統、機床、裝配、半導體設備、醫療組件激光加工、電子制造和其他工業自動化應用中的高性能應用。

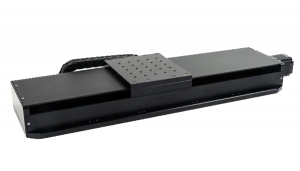

NB8 高容量精密滾珠絲杠直線平臺設計用于研究和其他需要精密定位的工業領域的各種應用，例如半導體加工、光纖制造和生物技術自動化。
NB8系列線性平臺的設計通過有限元分析進行了優化，以實現最大的穩定性和性能，并結合了最佳的材料和組件選擇。驅動系統采用直徑為12mm的滾珠絲杠和4 mm導程。使用15 mm循環滾珠軸承直線導軌，提供平穩的運動，具有高負載能力和剛度。由于托架在舞臺的整個行程中都有支撐，因此可以實現高懸臂式負載能力。為便于操作，提供了用于電機功率和限位/編碼器信號的單獨連接器。集成限位開關和高扭矩尺寸 23 步進電機作為標準配置提供。提供擴展溫度范圍版本（-50°C 至 70°C）。
規格
行程范圍 | 250 毫米、350 毫米、450 毫米 |
分辨率 | 0.08 μm （步進電機）?1 μm （伺服電機） |
準確性 | 在 450 mm 行程內高達 60 μm，無需線性編碼器 ±3 μm / 100mm 行程，帶線性編碼器選件 |
單向重復性 | 1微米 0.5 μm，帶線性編碼器選件 |
雙向重復性 | 10微米 0.5 μm，帶線性編碼器選件 |
編碼器 | 選項 1：安裝在電機后部的光學旋轉編碼器，4000 CPR 選項 2：光學線性編碼器，0.1 μm 分辨率 |
最大速度 | 40 毫米/秒（步進電機）?150 毫米/秒（伺服電機） |
最大負載 | 113公斤（250磅） |
限位開關類型 | 接近傳感器，NPN，常閉 |
滾珠絲杠引線 | 4 毫米 |
反向驅動力 | 40N |
載物臺重量 | NB8-250：10 千克（22 磅） NB8-350：12 千克（27 磅） NB8-450：15 千克（33 磅） |
材料 | 鋁合金結構 |
完成 | 黑色陽極氧化 |
工作溫度 | 0°C 至 50°C |
尺寸
NB8系列帶步進電機
?
NB8 系列帶 MDrive 電機
?
NB8系列伺服電機
?
NB8 系列帶電纜拖鏈
?
NLS8 XY 組件
?
NB8 XYZ組件
?
電機選件
尺寸 23 MDrive 智能步進電機
MDrive 電機是一款 NEMA 23 型高扭矩 1.8° 步進電機，集成了先進的高分辨率微步進驅動器和全功能可編程運動控制器。使用MDrive電機，無需外部運動控制器。
- 集成微步驅動器、運動控制器和高扭矩電機
- 兩條 +5 至 +24 VDC I/O 線路
- 一個 10 位模擬輸入可選：0 至 +10 VDC，0 至 +5 VDC
- RS-422/485 通信
- 輸入電壓：+24 VDC
尺寸 23 無刷直流伺服電機
- NEMA 23無刷直流伺服電機
- 4000 計數/轉速光學旋轉編碼器，帶分度標記
- 連續失速扭矩：0.82 Nm （116 oz-in）
- 與以下運動控制器兼容：NSC-3311?|NSC-G系列
