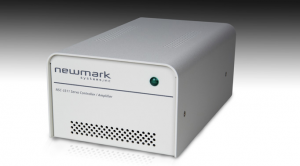

NSC-3311 系列伺服運動控制器是一款單軸控制器和放大器，設計用于所有 Newmark 伺服電機平臺。
控制器可以通過 RS-232 或 100 Base-T 以太網接口與主機通信。憑借內置的高級功能，如位置跟蹤、輪廓和示教/回放，大大簡化了控制器的編程。
運動控制器可以通過數字 I/O 作為獨立系統運行，使運動與外部事件同步。NSC-3311 利用 32 位微處理器來控制軌跡曲線、加速度、速度、減速和程序存儲器，具有多任務處理功能，可同時運行多達 8 個程序。
NSC-3311 單軸控制器使用幾乎任何編程語言發出命令，通過 RS-232 或以太網端口將簡單的 ASCII 命令字符串傳遞給控制器。命令集包括條件語句、事件觸發器和數學函數。
特征
- 單軸運動控制器，帶板載有刷/無刷正弦驅動
- 以太網 100 Base-T 和 1 個 115.5 kb RS232 端口
- 接受高達 15 MHz 的編碼器反饋
- 具有速度和加速度前饋、積分限制、陷波濾波器和低通濾波器的高級 PID 補償。
- 運動模式包括慢跑、點對點定位、輪廓、PVT、電子傳動裝置和 ECAM
- 多任務處理，可同時執行多達 8 個應用程序
- 用于應用程序、變量和數組的非易失性存儲器
- 超過 200 個類似英語的命令可由控制器執行。包括條件語句和事件觸發器。
- 家庭輸入和正反向限制
- 4 個數字輸入和 4 個數字輸出
- 2 個未承諾的模擬輸入
規格
| 32 位微處理器 |
| 高級 PID 補償 |
| RS-232 接口（115k 波特） |
| 以太網接口 （100 Base-T） |
| 4 個光隔離數字輸入，4 個光隔離數字輸出 |
| 2 個模擬輸入 （0-5 V） |
| PWM;有刷或無刷服務正弦驅動 |
| 電氣要求：85 – 264 VAC，50/60 Hz |
| 工作溫度：0°C – 50°C |
尺寸

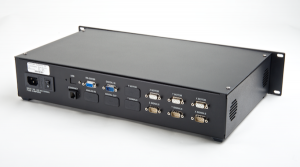

NSC-G 系列運動控制器設計用于所有 Newmark 步進電機系統。
控制器可以通過 RS-232 或以太網接口與主機通信。它可以管理多達四個軸，并同時執行每個或所有軸的協調或獨立運動。憑借內置的高級功能，如圓形和線性插值、位置跟蹤、多任務處理和自定義輪廓，大大簡化了控制器的編程。
運動控制器可以通過數字 I/O 作為獨立系統運行，使運動與外部事件同步。它利用 32 位微處理器來控制軌跡曲線、加速度、速度、減速和程序存儲器，并具有多任務處理功能，可同時運行多達 8 個程序。
NSC-G 多軸控制器使用幾乎任何編程語言發出命令，通過 RS-232 或以太網端口將簡單的 ASCII 命令字符串傳遞給控制器。命令集包括條件語句、事件觸發器和數學函數。
規格
| 電壓輸入 | 100 – 260 伏交流電 47 – 63 赫茲 |
| 輸出電流 | 3.0A 峰值 |
| 電機類型 | 2/4相雙極步進電機 |
| 微步分辨率 | 可編程至每轉 51200 步（1.8° 電機） |
| 通信 | RS-232 高達 19.2kbps，10 Base-T 以太網 |
| 程序和數據存儲 | 1000 個 KINES x 80 個字符?510 個變量?8000 個數組元素，最多 30 個數組 |
| I/O 數量 | 8（4 個輸入，4 個輸出） |
| 編碼器反饋 | 高達 12Mhz 的高速差分輸入 |
尺寸

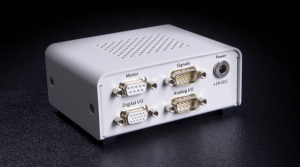

NSC-A1 系列運動控制器是一款功能強大的單軸步進電機控制系統，它將微步驅動器與可編程控制器組合成一個緊湊的外殼。
可以通過 USB 或 RS-485 建立與 NSC-A1 的通信。也可以將獨立程序下載到設備并使其獨立于主機運行。它利用 32 位微處理器來控制軌跡輪廓、加速度、速度、減速度。如果需要閉環運動控制，NSC-A1 可以擴展以處理來自編碼器的差分輸入。
NSC-A1 隨附一個 +24 VDC 電源適配器。NSC-A1 控制器具有用于連接操縱桿的模擬輸入。對于開發自定義軟件，控制器包括?VB、C++?的示例源代碼。
規格
| 輸入電壓 | +12 至 +24 VDC |
| 通信 | USB 2.0 和 RS-485 （9600-115K bps） |
| 輸入 | 光電隔離 +Limit、-Limit 和 Home |
| 數字輸入 | （6） 光隔離輸入 |
| 數字輸出 | （2） 光隔離輸出 |
| 編碼器反饋 | A/B/Z 差分編碼器輸入 |
| 模擬輸入 | （2） 10 位模擬輸入（操縱桿控制） |
| 輸出電流 | 最大 3.0 安培（峰值電流） |
| 微步分辨率 | 2 至 500 |
| 重量 | 0.34公斤（0.75磅） |
尺寸

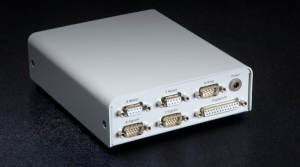

NSC-A2L系列運動控制器是一款功能強大的雙軸步進電機控制系統，它將微步驅動器與可編程控制器組合成一個緊湊的外殼。
可以通過 USB 或 RS-485 建立與 NSC-A2L 的通信。也可以將獨立程序下載到設備并使其獨立于主機運行。它利用 32 位微處理器來控制軌跡輪廓、加速度、速度、減速度。如果需要閉環運動控制，NSC-A2L可以擴展以處理來自編碼器的差分輸入。NSC-A2L 隨附一個 +24 VDC 電源適配器。NSC-A2L 控制器有兩個模擬輸入，用于連接?2 軸操縱桿。對于開發自定義軟件，控制器包括?VB、C++?的示例源代碼。 請注意，此控制器的最大輸出電流為 1.5 安培。確保所使用的電機的額定電流低于 1.5 安培/相。
舞臺設置隨附的軟件可以輕松配置特定型號的線性或旋轉平臺的控制器。從菜單中選擇系列和型號，并將正確的參數發送到控制器。規格
| 輸入電壓 | +12 至 +24 VDC |
| 通信 | USB 2.0 和 RS-485 （9600-115K bps） |
| 輸入 | 光電隔離 +Limit、-Limit 和 Home |
| 數字輸入 | （8） 光隔離輸入 |
| 數字輸出 | （8） 光隔離輸出 |
| 編碼器反饋 | A/B/Z 差分編碼器輸入 |
| 模擬輸入 | （2） 10 位模擬輸入（操縱桿控制） |
| 輸出電流 | 最大 1.5 安培（峰值電流） |
| 微步分辨率 | 整步， 2， 4， 8 |
| 重量 | 0.45公斤（1.0磅） |
尺寸
