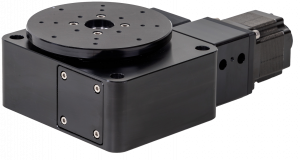

用于工業自動化的高占空比 IP65 轉臺
RS-5 轉臺專為各種行業和應用提供平穩、準確的工作臺移動。
主要特點：
IP-65 等級：?RS-5 旋轉平臺適用于最苛刻的工業和惡劣環境應用。它防塵防潮。

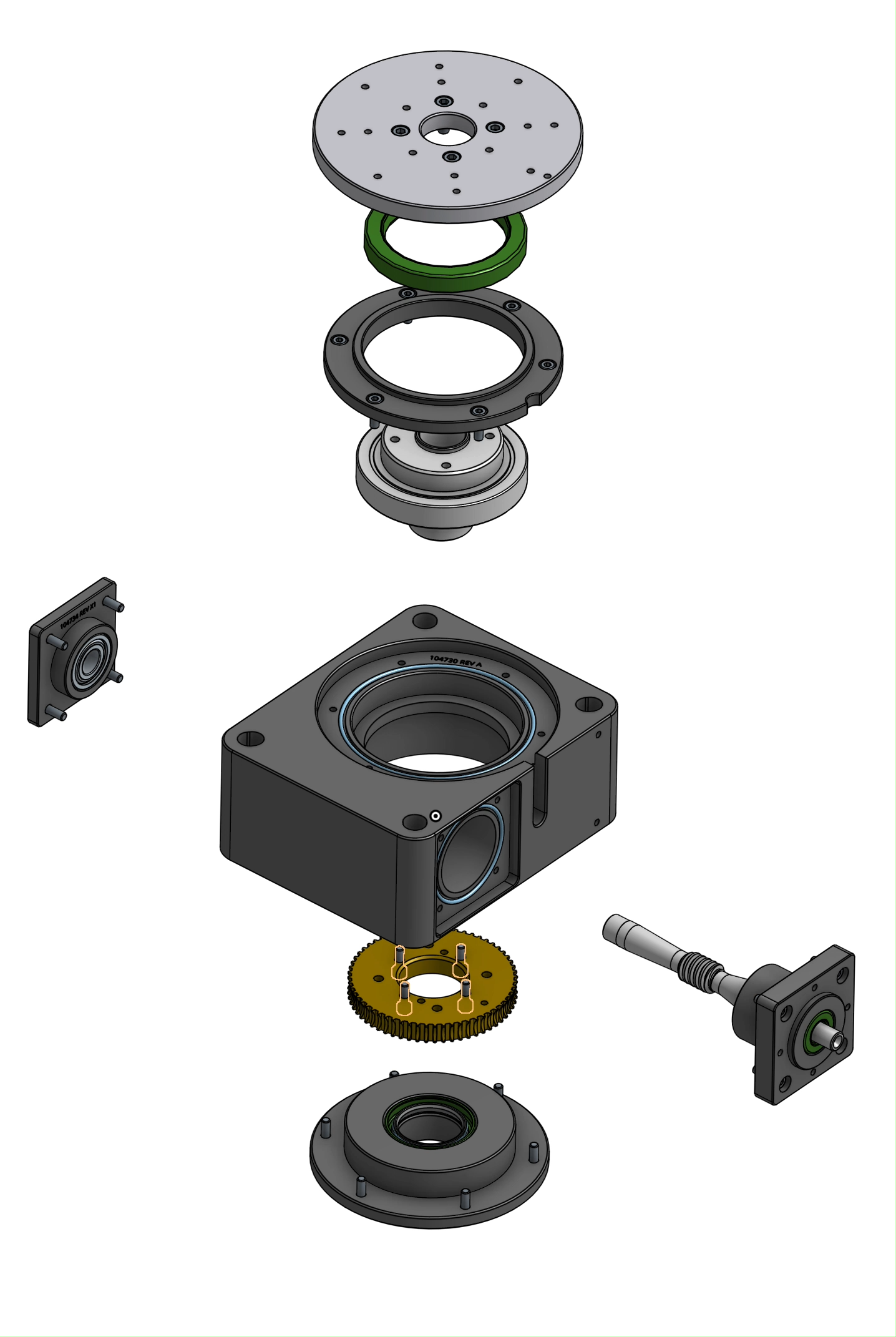

密封潤滑設計：齒輪系和其他內部部件浸入潤滑油中，在產品的整個生命周期內密封。連續循環潤滑可減少蝸輪的磨損，使其適用于高占空比應用，同時無需定期維護。
齒輪系材料選擇：?蝸桿軸由淬硬鋼制成，經過精密研磨，確保耐用性和高精度。它與鋁青銅合金蝸輪配合使用，具有出色的耐磨性和低摩擦特性。
電機選項：RS-5 旋轉平臺提供步進電機和無刷伺服電機。它也可以不帶電機。
規格
分辨率 | 步進電機：0.36 弧秒（72：1 傳動比），0.72 弧秒（36：1 傳動比），假設 250 微步 |
準確性 | 72 弧秒 |
最大速度 | 步進電機：50°/秒（72：1齒輪比），100°/秒（36：1齒輪比） 伺服電機：125°/秒（72：1齒輪比），250°/秒（36：1齒輪比） |
單向重復性 | 5 弧秒 |
雙向重復性 | 45 弧秒 |
最大輸出扭矩 | 有關扭矩曲線，請參見數據表 |
最大力矩載荷 | 54.2牛米（480磅英寸） |
最大負載能力 | 90.7公斤（200磅） |
行程范圍 | 360°連續 |
編碼器 | 安裝在電機后部的光學旋轉編碼器，帶分度的 4000 CPR |
限位開關 | 沒有 |
起源 | 編碼器上的感應式原位開關 索引標記 |
傳動比 | 72：1 或 36：1 |
載物臺重量 | 5.2公斤（11.5磅） |
材料 | 鋁合金結構 |
完成 | 黑色陽極氧化 |
IP 等級 | IP 65 防護等級 |
工作溫度 | 0°C 至 50°C |
尺寸：
RS-5 不帶電機
RS-5-2 帶步進電機
RS-5-4 帶無刷伺服電機
