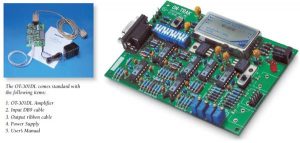

OT-301DL概述
OT-301DL印刷電路板放大器設計用
于直接集成到OEM儀器中。OT-301DL的電路元件針對具有可選偏置電壓和三個增益范圍的雙側位置感測檢測器（PSD）進行了優化，其電路元件以極高的精度添加，減去和劃分檢測器信號。
精密運算放大器和精密電阻網絡提供了最終的比率。模擬分頻器在非常寬的信號范圍內提供最大的線性度。
最后階段提供X和Y輸出的+ 10％讀數調整，并用作驅動長電纜的高性能輸出緩沖器。和信號等于總檢測器信號，并且與入射光束功率成正比。
特征
- X，Y模擬位置輸出電壓
- 總輸出
- 寬動態范圍—三個十年級103V / A，104V / A，105V / A
- 直流至15kHz
- 校準調整X，Y
- 零位偏移調整X，Y
- 自動檢測器偏差
- 位置與光束強度無關
OT-301DL包括一個DC-DC轉換器，可以將其卸下并更換為外部電源，以降低大批量OEM應用中的成本。
光束位置是根據PSD的兩個陰極連接（標記為X1和X2）和兩個陽極連接（Y1和Y2）生成的信號之比計算得出的。OT-301DL上的四個互阻放大器可精確測量所有陰極和陽極信號電流。
PSD信號與光束位置之間的確切關系如下：
OT-301DL概述
OT-301DL印刷電路板放大器設計用于直接集成到OEM儀器中。OT-301DL的電路元件針對具有可選偏置電壓和三個增益范圍的雙側位置感測檢測器（PSD）進行了優化，其電路元件以極高的精度添加，減去和劃分檢測器信號。
精密運算放大器和精密電阻網絡提供了最終的比率。模擬分頻器在非常寬的信號范圍內提供最大的線性度。
最后階段提供X和Y輸出的+ 10％讀數調整，并用作驅動長電纜的高性能輸出緩沖器。和信號等于總檢測器信號，并且與入射光束功率成正比。
OT-301DL包括一個DC-DC轉換器，可以將其卸下并更換為外部電源，以降低大批量OEM應用中的成本。
光束位置是根據PSD的兩個陰極連接（標記為X1和X2）和兩個陽極連接（Y1和Y2）生成的信號之比計算得出的。OT-301DL上的四個互阻放大器可精確測量所有陰極和陽極信號電流。
PSD信號與光束位置之間的確切關系如下：
其中X，Y是PSD表面上束斑質心的坐標（從探測器中心測量）；L是檢測器敏感表面的尺寸，單位為毫米（例如：2、4、10、20、45毫米）。
技術指標
探測器類型雙側PSD
| 輸入靈敏度 | -3 | -4 | -5 |
| 10 A / V | 10 A / V | 10 A / V |
X，Y輸出信號?0V至±10V
總和輸出信號最大10V
校準值?t±讀數的10％
X，Y零（偏移）?±1.0V
偏置電壓?0V或±5V
線性度?±0.1％
通道間跟蹤?1％
電源AC適配器?±12V DC±500mA
尺寸?3.5 x 5.0英寸
輸入連接器插座DB9
輸出/電源連接器雙排10 PIN接頭連接器
放大器增益
| 12位撥碼開關 | 獲得 |
| 開= 1,4，7，10 | 10?-3?A / V |
| 開= 2,5，8，11 | 10?-4?A / V |
| 開= 3,6,9,12 |
PSD輸入電纜
10?-5?A / V
| 銷＃ | 功能 |
| 1個 | X1 PSD陰極 |
| 2 | X2 PSD陰極 |
| 3 | Y1 PSD陽極 |
| 4 | Y2 PSD陽極 |
| 5 | 地線 |
| 6 | 數控 |
| 7 | 數控 |
| 8 | 數控 |
輸出電纜
| 銷＃ | 功能 |
| 1個 | X位置 |
| 2 | 地線 |
| 3 | 和 |
| 4 | 地線 |
| 5 | Y位置 |
| 6 | 地線 |
| 7 | +/- 12V |
| 8 | 地線 |
| 9 | -12V |
| 10 | 數控 |
