OT-302D 顯示模塊 OT-301 位置傳感放大器 位置傳感系統 On-trak 位置傳感模塊

OT-302D 顯示模塊為顯示和分析從 OT-301 位置傳感放大器收集的位置傳感數據帶來了新的易用性和復雜性。以三種方式使用該模塊：作為獨立的讀出系統，與 Beamtrak 數據處理軟件（隨附）配合使用，或通過 RS-232 通信與用戶可編程例程配合使用。

獨立讀數。

OT-302D 是理想的獨立顯示器。簡單的雙按鈕前面板允許您為個人測量應用快速設置 OT-302D。同時按下兩個按鈕進入配置模式。選擇位置感應探測器的大小、測量單位和顯示屏更新速度。按 FAST / SLOW 按鈕退出。OT-302D 已準備好顯示位置數據。

特征

  • 絕對位置的 LCD 顯示屏
  • LCD 背光源
  • X、Y 位置和總和顯示
  • 公制 （mm） 或英制 （in）
  • RS-232 接口
  • 按鈕零偏移
  • 計算機控制或獨立
  • 前面板按鈕控制
  • 高分辨率 0.1 微米 （0.0001”）
  • 顯示更新控制 0.1 至 25.5 秒更新速度
  • 適用于所有尺寸探測器的校準功能
  • 快速/慢速平均

Beamtrak 顯示和分析軟件。

免費的 Beamtrak 軟件可讓您在計算機上輕松收集、顯示和分析來自 OT-302D 的數據。具有完整的“必備”功能工具集 – 從自動數據記錄和歷史跟蹤，到數據平均和自動縮放 – 您將立即啟動并運行。

RS-232 通信控制。

所有 OT-302D 命令均可通過 RS-232 端口獲得 – 非常適合編寫自定義應用程序特定程序的用戶。

通過 RS-302 通信端口對 OT-232D 進行尋址，設置如下：9600 波特率、8 位、1 停止位、無奇偶校驗。

絕對位置 – 毫米和英寸。

OT-302D 的微處理器控制模塊從位置感應放大器獲取模擬輸出電壓，并將其轉換為絕對位置 – 毫米或英寸。X/Y 位置和 SUM 輸出同時顯示在背光 LCD 上，分辨率為 0.1 μm（0.0001 英寸）。

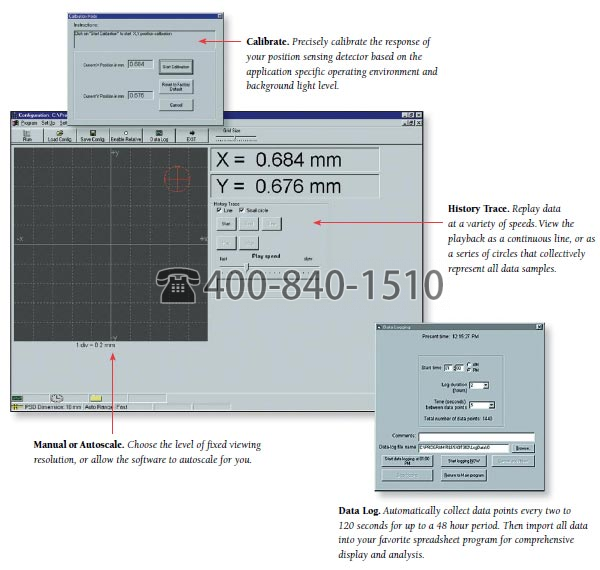

Beamtrak 軟件

OT-302D Beamtrak 軟件包含在內，無需額外付費 – 使數據收集、存儲和處理變得容易。這個基于 Windows 的程序?qū)?讓您在幾分鐘內啟動并運行。

  • 數據日志。每 2 到 120 秒自動收集一次數據點，最長可達 48 小時。然后將所有數據導入您最喜歡的電子表格程序中，以進行全面的顯示和分析。
  • 校準。根據特定應用的操作環境和背景光照水平精確校準位置傳感探測器的響應。
  • 歷史記錄跟蹤。以各種速度重放數據。以連續線或表示所有數據樣本的一系列圓圈的形式查看每次播放。
  • 手動或自動縮放。選擇固定查看分辨率的級別，或允許軟件為您自動縮放。
  • Axis Orientation （軸方向）。反轉 X 和 Y 坐標的方向。
  • 啟用 Relative （相對）。將 current position （當前位置） 設置為零。

RS-232 軟件控制功能

OT-302D 與全系列 On-trak 位置傳感放大器兼容。這個微處理器控制的模塊從位置感應放大器獲取模擬輸出電壓，并將其轉換為以毫米或英寸為單位的絕對位置。X/Y 位置輸出和 SUM 輸出同時顯示在背光 LCD 上。

OT-302D 具有 RS232 通信功能，可設置公制或英制位置、不同尺寸探測器的比例因子、顯示更新速度以及更多功能。RS232 具有連續或按需位置更新功能，用于數據記錄和控制。

OT-302D 顯示模塊可以通過 RS232 通信端口進行控制，設置如下：9600 波特率、8 位、1 停止位、無奇偶校驗。

  • a = 以 1/10 秒為間隔的平均值
  • d = 默認選擇（用于 Multidrop）
  • e = Echo 開/關（Echoes 命令）
  • f = 快/慢平均
  • h = 幫助顯示命令
  • i = 分配 ID 號
  • j = X 偏移調整
  • k = Y 偏移調整
  • L = 傳感器長度，單位為 mm
  • m = 公制或英制
  • n = 總和偏移調整
  • o = 將當前值設置為零
  • p = 數據滾動
  • q = 靜音模式
  • r = 返回位置值
  • s = 單位選擇
  • v = 版本和狀態顯示
  • w = 寫入 EEPROM
  • x = 增益校準 X
  • y = 增益校準 Y
  • z = 增益校準 SUM

OT-302D 規格

輸入電壓范圍 X、Y 和總和：0 至 ± 10V

更新速度?0.1 秒至 25.5 秒

電源?12V DC 500mA 壁式適配器

尺寸?2.5 x 5.5 x 6.5 英寸（高 x 寬 x 深）

RS-232?9600 波特率，8 位，1 個停止位，無奇偶校驗

重量?1 磅 10 盎司

顯示分辨率?0.0001 毫米 （0.0001 英寸）
