美國Orbex EC42100-48 BLDC 無刷DC電機
EC42100-48 BLDC
brushless DC motors
用于伺服應用的高扭矩、低成本無刷DC電機
美國Orbex EC42100-48 BLDC 無刷DC電機特征：
- 低成本
- 釹鐵硼磁體
- 平穩、低齒槽運動
- 42毫米框架尺寸
- 功率范圍:100 W
- 48伏直流繞組
- IP51防護等級
- 霍爾效應標準
美國Orbex EC42100-48 BLDC 無刷DC電機規格參數：
| 型號:EC42100 | |||
| 參數 | 單位 | 零件號:100088 | 零件號:100114 |
| 額定電壓 | V(DC) | 24 | 48 |
| 空載速度 | 每分鐘轉數 | 6800 | |
| 額定轉速 | 每分鐘轉數 | 4000 | |
| 額定功率 | W | 100 | |
| 額定轉矩 | 納米 | 0.3 | |
| 最大轉矩 | 納米 | 0.6 | |
| 額定電流 | A(峰值) | 9.09 | 4.55 |
| 峰值電流 | A(峰值) | 18.18 | 9.09 |
| 電阻(升-升) | Ω | 0.28 | |
| 感應系數 | 馬紹爾群島（Marshall Islands的縮寫） | 0.45 | |
| 扭矩常數，Kt | 納米/年(峰值) | 0.033 | 0.066 |
| 反電動勢常數，Ke | V(峰值)/Krpm | 3.5 | 7 |
| 團 | g | 850 | |
| 轉動慣量 | 聚合物溶液分子熱力學模型2 | 96 | |
| 長度 | 毫米 | 100 | |
| 纏繞類型 | 三相 | ||
| 霍爾傳感器 | 120電氣間距 | ||
| 極數 | 8 | ||
| 軸跳動 | 0.025毫米</td | ||
| 徑向游間 | 450克時為0.02毫米 | ||
| 軸向間隙 | 450克時為0.08毫米 | ||
| 最大徑向力 | 距離法蘭20毫米時為28牛 | ||
| 最大軸向力 | 10牛頓 | ||
| 絕緣種類 | B | ||
| 介電強度 | 500伏直流電持續60秒 | ||
| 絕緣電阻 | > 100兆歐，500伏直流電 | ||
| 選擇 | 整體行星齒輪減速器 | ||
美國Orbex EC42100-48 BLDC 無刷DC電機應用：

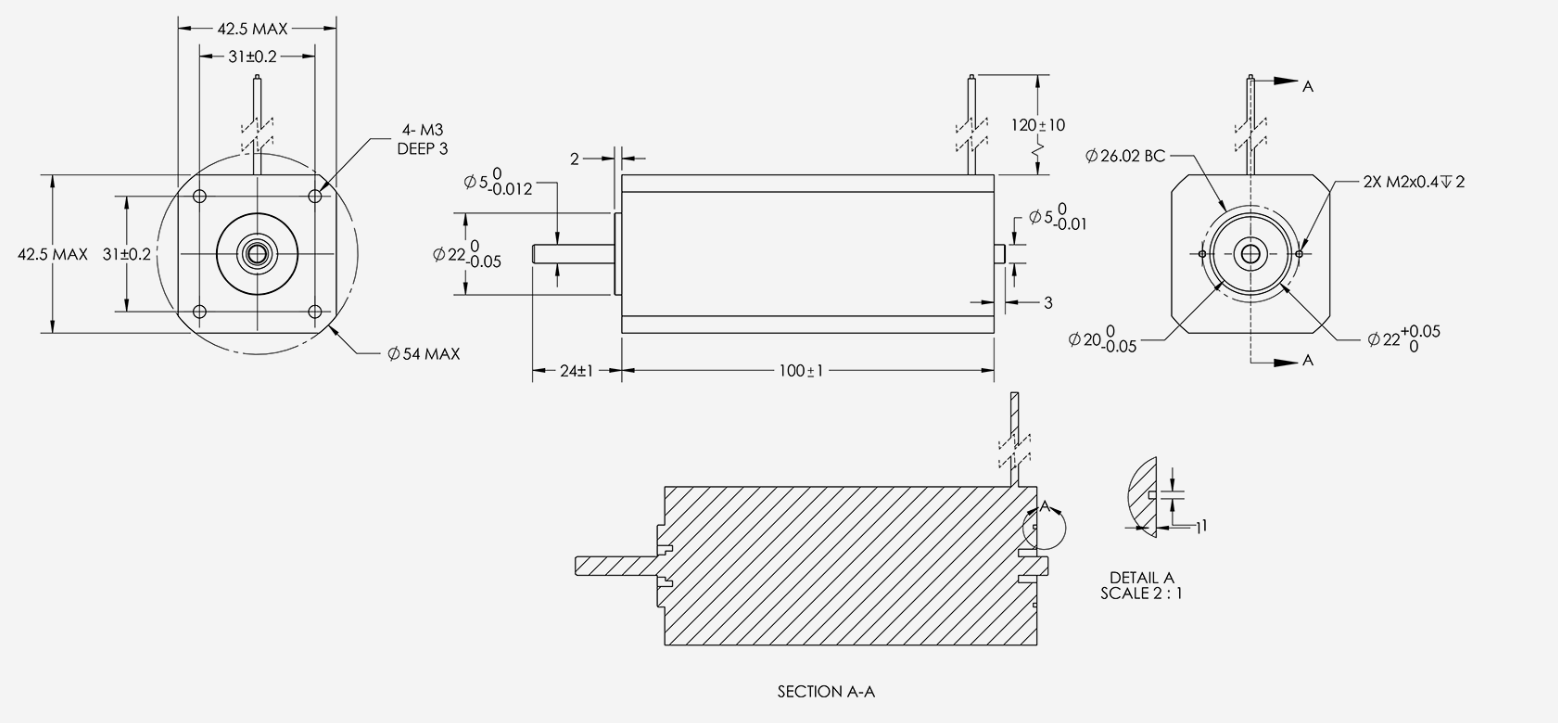

EC42100-48零件號100114圖紙：
