Pada SuperPlate超級板散熱器

SuperPlate：管理具有高集中功率的復雜電子系統的有效方法。水冷越來越成為消耗上一代功率（IGBT）模塊高功率的解決方案：Pada擁有超過10年的經驗。SuperPlate可以用銅管、不銹鋼管或鉆孔制造：請聯系我們，共同尋找適合您需求的解決方案。

我們的強制水冷系統SuperPlate允許以高效且經濟的方式管理具有集中功率的復雜電子系統。在我們的SuperPlate的優勢中，最顯著的一個是可以將發電區域（通常很窄）與耗散區域分開。此外，該系統允許避免由于振動引起的噪聲和問題。SuperPlate可以很容易地組裝在由以下部件組成的典型冷卻系統中：一個泵、一個膨脹箱、一個換熱器

  • 帶管板技術
  • 具有通孔技術的板材
  • 采用銑削通道技術的板材

帶管板技術可以使用由以下材料制成的管來實現：

  • 銅
  • 不銹鋼

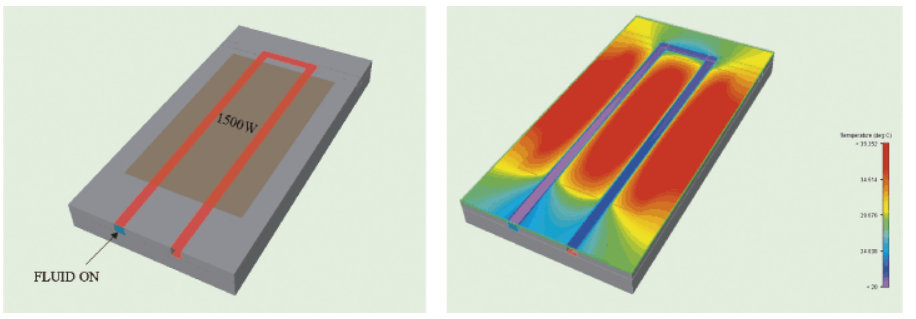

145×25/280mm with copper tubes (D=10mm).Cooling medium = 100% Water

  • 總功率損耗Pd=1500 W
  • T amb.=30°C
  • 水流量：Q=9 L/min
  • Tw=20°C
  • 冷板上的最高溫度：Ts=40°C

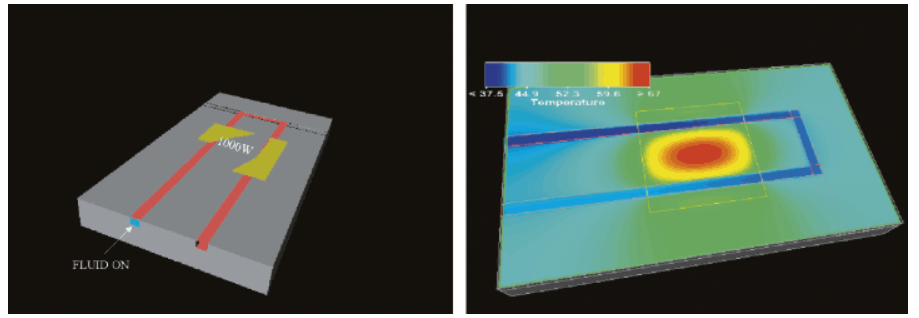

145×25/280mm with copper tubes (D=10mm). Cooling medium = 100% Water.

  • 總功率損耗Pd=1000 W
  • T amb.=35°C
  • 水流量：Q=6 L/min
  • Tw=40°C
  • 冷板上的最高溫度：Ts=66°C
  • 熱分析

superplate by pada

銅管/不銹鋼管技術包括：

一塊板，通常是鋁制的。一個管道系統，配有銅管或不銹鋼管，適當彎曲并配備連接器。

水冷板的實現過程包括以下步驟：

鋁板上凹槽的銑削；銅管/不銹鋼彎管；卡套管插入（壓入）板的專用凹槽中；特殊樹脂應用，以消除可能的熱/機械不連續性；樹脂硬化；最終板材表面銑削（鋁和管材）。

SuperPlate通常與水（如有必要，可添加乙二醇）一起用作冷卻液。

該系統通常在10巴的壓力下進行測試。

對帶有孔的部件的所有軸承表面進行適當的銑削，以獲得理想的平面度（0.01/150 mm）和粗糙度值（Ra=1.2μm）。

除了已經描述的銅管或鋼管技術外，我們還開發了冷卻介質流經深孔的SuperPlate。

散熱器完全由鋁制成，冷卻水流經板上鉆孔組成的回路。如果可以采用這項技術，我們建議安裝一個機械過濾裝置，以保護移動部件免受鉆孔過程中可能殘留的毛刺造成的損壞。

如果在板上安裝有欠電壓部件，則必須使用通孔技術。使用該技術，水冷板的兩側將具有等效的熱特性。

除了我們的銅管和鋼管技術之外，我們還開發了一種水冷板，流體在通道內、板內流動。水冷板完全由鋁制成，流體在回路通道內流動，通過擠壓工藝生產。

當需要大量生產時，以及當直接安裝在板上的電子元件帶電時，這種技術尤其適用。

使用這種技術的另一個優點是在板的兩側獲得相同的熱配置。superplate by pada
