PAVE-Seal? 氣密電饋通裝置

真空電饋通裝置
盲塞（最多2根導線）
本頁提供盲塞（零導線）及最多2根導線的氣密絕緣導線密封件選項和圖紙。如需2根以上導線的氣密電纜密封件，請從以下鏈接選擇對應規格。

其他導線規格
3至5根導線
6至13根導線
14至900根導線

真空導線饋通及電氣真空饋通裝置
PAVE氣密密封件采用雙向設計，可同時承受壓力與真空環境（雙向或單向）。若壓力超過300 psi（20 bar），請與銷售工程師確認圖紙所示壓力方向是否需調整。

本產品適用于各類商用或軍用絕緣電線/鎧裝電纜，提供氣密、防氣體泄漏、防液體滲透的真空緊密型艙壁導線穿艙密封解決方案，涵蓋低壓/高壓及雙向壓力應用場景。根據設計材料和客戶需求，工作溫度可定制為-200°C至200°C。所有密封件均通過高靈敏度氦氣檢漏測試（依據設計可達10^-9 cc/sec），且圖紙標注的測試標準可調整。多數密封件實際承壓能力遠超圖紙標注值。密封件全區域（包括導線內部）無任何可檢測的氣體/液體泄漏，導線可裁剪且不影響密封性。

真空電饋通及真空饋通連接器
我們提供標準及定制化氣密密封方案，支持小批量/大批量采購，含多種安裝方式。高性價比的緊湊型高密度布線設計多采用O型圈（活塞式或端面密封），亦可提供NPT螺紋密封、電子束焊或激光焊方案。氣密環氧樹脂導線密封件耐各類化學腐蝕（包括溶劑、燃料、油品及氣體），獲NASA和應用材料公司認證，可在10^-8 Torr高真空環境中實現低放氣。可提供環氧樹脂樣品供客戶測試。

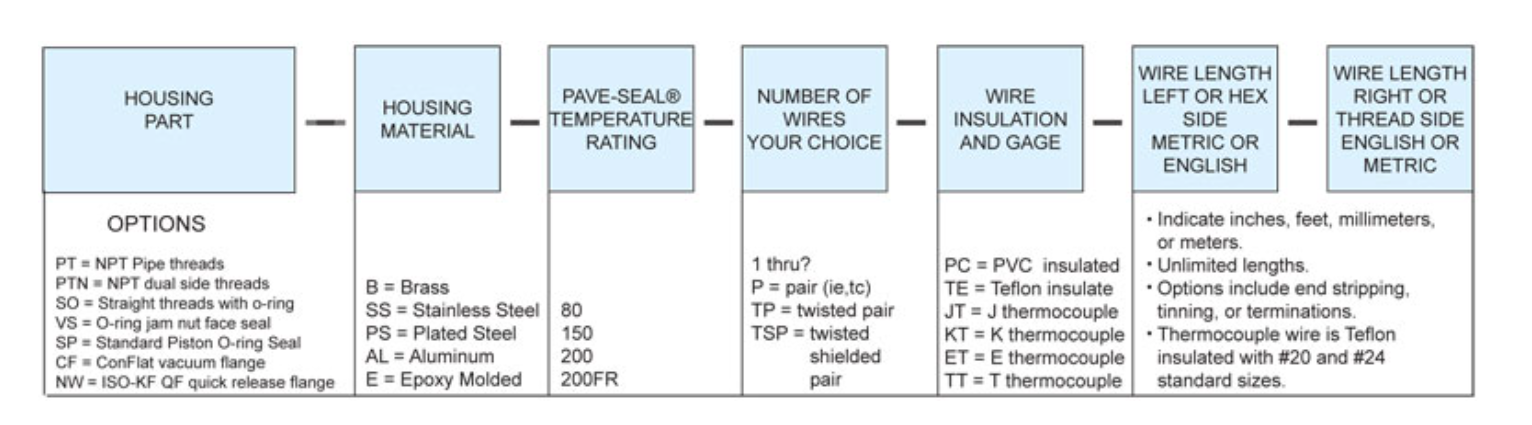

下方列表按導線數量和安裝類型升序排列，附現行設計PDF鏈接。如需定制氣密導線饋通密封件，請?jiān)谌我釶AVE圖紙上標注修改需求，或提供您的設計草圖，我們將快速響應您的氣密密封需求。

PAVE-Seal? 氣密電饋通裝置技術規范

產品概述
PAVE多數電饋通裝置為雙向密封設計，可同時適用于真空或壓力環境。本系列產品包含標準及定制化艙壁電纜/光纖密封方案，具備以下認證特性：

  • 氦氣級氣密性
  • 真空密封/流體密封/氣體密封
  • NEMA 4-6或IP65-68級防潮
  • FM/UL/CSA/Cenelec Exxd防爆認證
    支持任意線纜類型與長度規格，無論針式或絕緣導線均確保完全密封。

密封技術系列
PAVE-Seal? | PAVE-Mate? | PAVE-Optic-SealTM | PAVE-Flex?

泄漏測試標準

  • 氦檢漏率：<10-6 cc/sec至10-9 cc/sec（根據設計需求）
  • 經濟型測試：80 psi（5 bar）流體氣泡檢測
  • 可選高壓測試：最高10,000 psi（600 bar）

環氧樹脂溫度等級
（專用配方，不單獨銷售）

型號 溫度范圍
PAVE Wire Seal? 150 -200°C至125°C
PAVE Wire Seal? 200 -200°C至150°C
PAVE Wire Seal? 200UL94VO -200°C至200°C
*使用特氟龍O型環時可達-200°C

安全認證指標
毒性等級：K級（NASA MAPTIS）
氣味等級：A級
熱真空穩定性：A級
可燃性等級：X級
FM Class 3600, EExd II 90°C TI

電氣性能參數
介電強度 >17.4 kV/mm
介電常數 5.3@1MHz
體積電阻率@125°C 1×1015 Ohm-cm
損耗因數 0.03@1MHz
硬度（肖氏D） 96
真空放氣率：
總質量損失(TML) ≤0.25%
凝結揮發物(CVCM) ≤0.01%
高防霉性 MIL-STD-454J/4
比重@25°C 2.3
抗壓強度 >948 kg/cm2
壓縮模量 7.7×104 kg/cm2
抗拉強度 >470 kg/cm2
吸水率(24h) 0.03%

化學兼容性
PAVE-Seal?環氧樹脂可抵抗大多數油類、溶劑、燃料、氟利昂及氣體腐蝕。可根據需求提供樣品進行特定化學品兼容性測試。

線纜規格
支持所有線纜類型包括：同軸電纜、熱電偶線對、高壓線纜、光纖、扁平電纜等，采用絞合鍍銅導線（600V，105°C PVC或200°C PTFE絕緣）。

導體完全密封
確保導線與絕緣層零泄漏

導線規格對照表
線規(AWG) 外徑 載流量(A) 標稱絕緣厚度 標稱外徑
30 0.30mm 2 0.03″ 0.8mm
…（中間數據省略）…
6 4.67mm 80 0.26″ 6.6mm

Comparative Tracking Index（CTI）測試結果
電壓等級(V) PLC分級
≥600 0
400-599 1
250-399 2
175-249 3
100-174 4
<100 –

文件支持
在線圖紙需使用Adobe Acrobat Reader 5.0及以上版本查看/打印，可至www.adobe.com免費下載。根據需求可提供SolidWorks/STEP/IGS格式的3D CAD文件，請注明首選文件格式。

注：本技術規范保留所有參數修改權利，具體以最新版本為準。
