PAVE柔性電路穿板與扁平帶狀電纜、PAVE氣密封件、PAVE-Flex扁平電纜氣密密封件

PAVE柔性電路穿板與扁平帶狀電纜
大多數PAVE密封件均為適用于真空或壓力的雙向密封結構

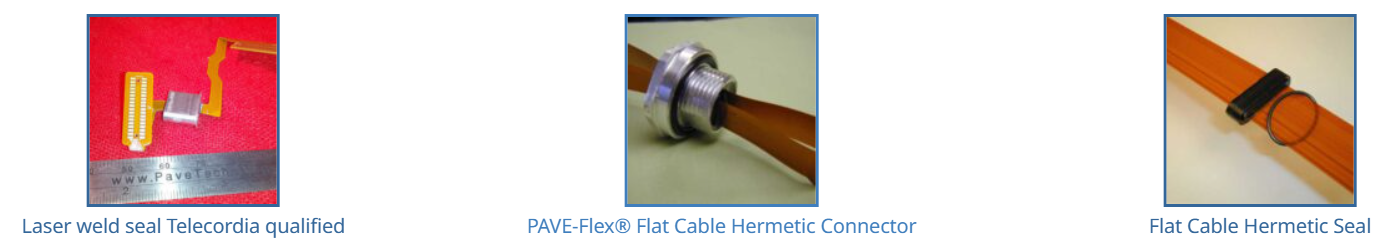

PAVE-Flex?扁平電纜密封件與標準PAVE-Seal?類似，但專為密封扁平電纜或柔性電路設計。多數柔性電路可定制開發，同時只要尺寸匹配殼體需求，幾乎所有商用扁平電纜均可實現密封封裝。

我們可提供各類聚酰亞胺（Kapton?）絕緣柔性電路的穿板密封方案，適用于高壓/低壓及真空環境。任何采用實心銅導體的絕緣扁平/帶狀電纜均可加工成氣密封裝件，并提供多種安裝方式選擇（包括壓緊螺母O型圈密封、電子束焊接、激光焊接等）。此類密封件始終根據客戶的特殊需求進行定制設計。

PAVE-Flex扁平電纜氣密密封件技術規格

  • 介電強度：>17.4 kV/mm

  • 介電常數（1 MHz下）：5.3

  • 體積電阻率（125°C下）：1×101? Ω·cm

  • 損耗因數（1 MHz下）：0.03

  • 硬度（肖氏D）：96

  • 低真空放氣率：總質量損失(TML) ≤25%；揮發可凝物(CVCM) ≤0.01%

  • 高防霉等級：符合MIL-STD-454J/4標準

  • 比重（25°C下）：2.3

  • 抗壓強度：>948 kg/cm2

  • 壓縮模量：7.7×10? kg/cm2

  • 抗拉強度：>470 kg/cm2

  • 吸水率（24小時）：0.03%

Wire Conductor Gage (AWG)
O. D.
Amperage Rating
Nominal Insulation Overall
Nominal Insulation Diameter (O.D.)
30
.30 mm
2
.03
0.8 mm
28
.40
2
.04
1.0
26
.50
3
.05
1.3
24
.60
3
.06
1.75
22
.78
4
.06
1.5
20
.90
6
.07
1.9
18
1.21
8
.08
2.0
16
1.50
10
.09
2.3
14
1.85
18
.11
2.8
12
2.4
25
.12
3.0
10
2.94
40
.21
5.3
6
4.67
80
.26
6.6
