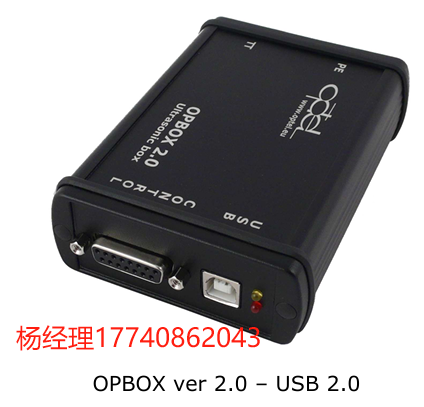

波蘭 PBP OPTEL 超聲波檢測 OPBOX 2.0版-USB 2.0迷你超聲波盒 無損檢測

波蘭 PBP OPTEL 超聲波檢測 OPBOX 2.0版-USB 2.0迷你超聲波盒，集成脈沖器和接收器

OPBOX 2.0 是一款完整的超聲檢測設備，適用于所有超聲測量，并且由于其配備了多個額外的數字輸入/輸出接口和內部處理器，它還可以作為更復雜設備的控制器使用。

該設備可與以下設備配合使用：
· 多通道多路復用器 —— 設備可直接控制多路復用器；
· 掃描器 —— 設備配備增量式編碼器輸入接口；

此外，該設備集成了單通道脈沖發生器和接收器，可用于單個換能器操作，或用于兩個換能器的配置（一發送，一接收）。

特點：

  • 低噪聲前置放大器（0.74 nV/√Hz）
  • 高增益，可達+92 dB
  • 可切換模擬濾波器
  • 支持快速TGC（時間增益補償）
  • 兩個信號輸入：PE 和 TT
  • 輸入衰減器（-20dB）
  • 輸入阻抗：50Ω，10pF
  • 100MHz 采樣頻率，10位分辨率
  • 高達 512k × 16bit 的采樣存儲
  • 延遲設置可達 65535 個采樣周期
  • 多種觸發模式
  • BNC 或 Lemo 模擬連接器
  • 尺寸：長100mm × 寬82mm × 高32mm
  • DB15 連接器：6 個輸入和 6 個輸出 I/O 線路
  • USB 2.0 高速接口
  • 電源：通過 USB 端口供電（5 VDC）
  • 重量：310g

技術參數:

Analog parameters:
Input Amplifier Gain: -28dB to 68dB (step 0.5dB)
Input Post-Amplifier: off or +24dB
Input Attenuator: off or -20dB
Input Range: ±275mV
(±2.5V with Attenuator active)
Full Bandwidth: 0.5 MHz – 25 MHz (-3dB)
Switchable Filters(-3dB): 0.5 – 6MHz, 0.5 – 10MHz, 0.5 – 15MHz, 0.5 – 25MHz, 1 – 6MHz, 1 – 10MHz, 1 – 15MHz, 1 – 25MHz, 2 – 6MHz, 2 – 10MHz, 2 – 15MHz, 2 – 25MHz, 4 – 6MHz, 4 – 10MHz, 4 – 15MHz, 4 – 25MHz
