Piezo S129-H5FR-1803YB 壓電薄膜傳感器
當一個壓電層膨脹而另一層收縮時，一層壓電致動器產生彎曲。這些換能器通常被稱為彎曲器、雙壓電晶片或彎曲元件。彎曲運動在數百到數千微米的量級上，彎曲力在數十到數百克之間，這是典型的。
層壓在兩個壓電層之間的黃銅墊片加強件是生產堅固致動器的經濟方法。

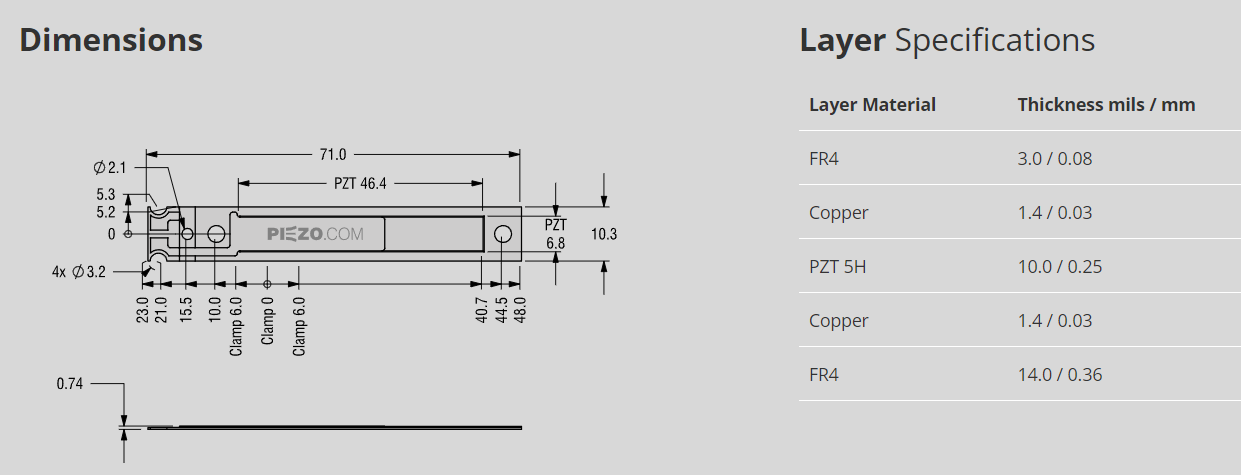

2.795 x 0.407 x 0.029 in. PZT 5A, 1-Layer Bender with Sealed Mounting
| Parameters | Specifications |
| 長度 (mm.) | 70.9 |
| 寬度 (mm.) | 10.3378 |
| 厚度 (mm.) | 0.74 |
| 溫度范圍 | -60° C to 120° C |
| 質量 (grams) | 1.4 |
| 電容 (nF) | 22 |
| 諧振時的額定驅動電壓 | 200 |
| 自由偏轉 (+/-mm) | 0.23 |
| 阻塞力 (N) | 0.06 |
| 彈簧常數(N/mm) | 0.261 |
| 諧振頻率 (Hz) | 175 |
| 共振時的最大驅動電壓 (V) | 10.0 |
Harvester / Generator?Specifications
| Parameter | No tip mass (unloaded) |
| EH諧振頻率(Hz) | 49 |
| 開路輸出 (+/- Volts/G) | 5 |
| 電阻器負載 (Ohm) | 18000 |
| Power @ Rated G (mW) | |
| G rating (+/- G’s) | 8 |
