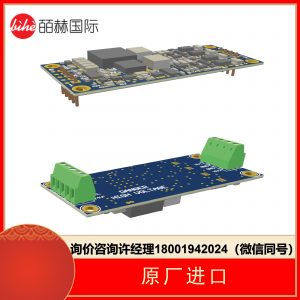

BD系列 雙通道驅動器

BD300、BD250、BD200 、BD150

BD Family of Dual Channel Drivers

用于壓電彎曲執行器

BD系列微型驅動器模塊包含一個高壓電源和兩個線性放大器通道。單個通道可以驅動高達+300V的壓電致動器，或者可以組合成高達+/-300V的單個輸出。反相選項允許這些模塊驅動雙線和三線壓電彎曲執行器。

3V輸入范圍、快速響應和高峰值電流適合各種應用，包括高速閥門、機器人執行器、非諧振壓電電機和運動控制應用。

BD系列模塊包括全面的過載保護，并提供螺絲端子或PCB安裝引腳。

電壓范圍：

操作：

這些模塊包含一個高壓DC-DC轉換器和兩個線性放大器通道。最大輸出電壓范圍為+150V至+300V。最小輸出電壓約為+3V，這是由于推挽輸出電路無法精確達到零伏。

由于最小輸出限于約+3V，最小有用輸入電壓約為+3V/增益。例如，BD300的最小有用輸入電壓為300V/101 = 30 mV。為簡單起見，在下面的應用示例中不考慮這種限制。

通道2可以在同相配置(開)和反相配置(關)之間切換，同相配置與通道1相同，反相配置在驅動三個折彎機或創建單個差分輸出時很有用。
