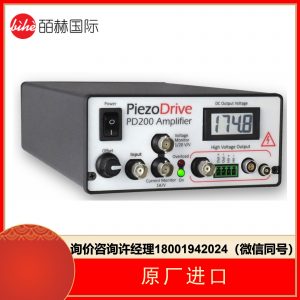

PD 200–60瓦 電壓放大器、高壓放大器
PD200是一款寬帶寬、低噪聲線性放大器，用于驅動壓電執行器和其它負載。輸出電壓范圍可以是50V至200V的單極性、雙極性或非對稱電壓。PiezoDrive PD200橋接配置中最高可達+/-200V。PD200可以驅動任何負載阻抗，包括無限制的電容負載，如堆疊執行器；標準壓電致動器；兩臺電線彎曲機；和需要偏壓的三線壓電彎曲器。
配置選項包括電壓范圍、極性和輸出電流。電壓范圍也可以由兩個用戶可操作的電位計限制。PD200適合各種應用，包括電子光學、超聲波、振動控制、納米定位系統和壓電電機。
有四個輸出連接器，包括Lemo 00、Lemo 0B、BNC和螺絲端子，可以直接連接到幾乎任何商用壓電致動器。后面板連接器還提供溫度輸出、過載監控和外部關機輸入。
PD200 高壓放大器輸出電壓范圍:
訂購時指定所需的輸出電壓范圍。默認輸出范圍為0V至+200V（PD200-V0200）。可用電壓范圍和相關電流限制如下所示。也可以對電壓范圍進行微調，請參閱下面的“電壓限制”。
| Voltage Range | RMS Current | Peak Current | Order Code |
| 0 to +200 | 0.57 A | 2 A | PD200-V0,200 |
| 0 to +150 | 0.91 A | 2 A | PD200-V0,150 |
| 0 to +100 | 1.20 A | 2 A | PD200-V0,100 |
| 0 to +50 | 1.20 A | 2 A | PD200-V0,50 |
| -50 to +150 | 0.57 A | 2 A | PD200-V50,150 |
| -50 to +100 | 0.91 A | 2 A | PD200-V50,100 |
| -50 to +50 | 1.20 A | 2 A | PD200-V50,50 |
| -100 to +100 | 0.57 A | 2 A | PD200-V100,100 |
| -100 to +50 | 0.91 A | 2 A | PD200-V100,50 |
PD200 高壓放大器電壓限制:
使用從底部面板上的一對孔訪問的兩個電位計，可以將輸出電壓范圍限制為任意正值和負值。用2毫米平頭螺絲刀順時針輕輕轉動電位計，即可獲得全電壓范圍。逆時針轉動電位計可減小電壓范圍。最靠近前面板的孔控制負電壓范圍，而后孔控制正電壓范圍。
PD200 高壓放大器脈沖電流選項:
對于需要高峰值電流的應用，可以通過在訂單代碼中添加“-PULSE”（例如“PD200-V0,200-PULSE”）將峰值電流限制增加到10安培。在此配置中，平均電流限制保持不變；然而，峰值電流限制增加到8安培，最大脈沖持續時間減少到表2中列出的時間。電壓范圍是峰-峰輸出電壓范圍，例如-50V至+150V范圍的電壓范圍為200V。
對于小于峰值電流極限的電流脈沖，最大脈沖持續時間如圖1所示。
