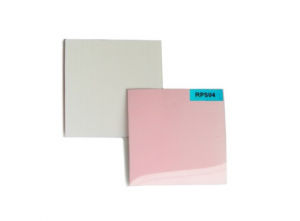

氧傳感膜SF-RPSu4
氧傳感膜SF-RPSu4
熒光化學光學傳感膜結合VisiSensTM成像 技術，可在非均相樣本內進行非侵入式氧 分布映射。熒光傳感膜直接附著于樣本表 面或置于玻璃或塑料材質的透明容器內。 傳感膜有多種尺寸可選，并可根據需要進 行切割，可將氧含量轉換為光信號。利用 VisiSensTM成像設備，以非接觸方式記錄 二維傳感器空間和時間響應情況。

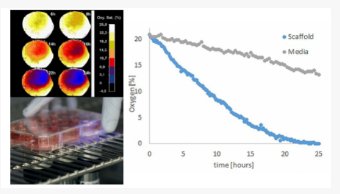

細胞培養和工程化組織內氧含量
細胞新陳代謝關鍵取決于局部供氧水平。尤其在二維和三維細胞培養或工程化組織內，位于擴散限制區域(如支架或球狀體內)的細胞可能處于低氧水平并發生pH值改變。非侵入式連續二維映射能夠在生長條件下直接在培養器內進行，而且可直觀顯示活體樣本內的分析物二維分布情況。

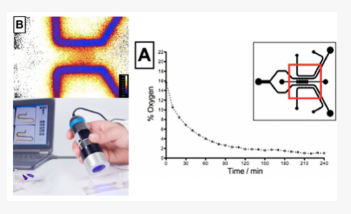

微流體非侵入式二維氧映射
VisiSensTM能夠二維可視化顯示微流體芯片內的重要培養參數。可通過高分辨率非接觸式讀取模式對特定位置或整個芯片表面持續進行二維監測。檢測新陳代謝熱點，記錄時序，監測芯片內缺氧、細胞增殖或供氧情況。您將對新陳代謝活動和自然或人工梯度變化產生全新洞見。

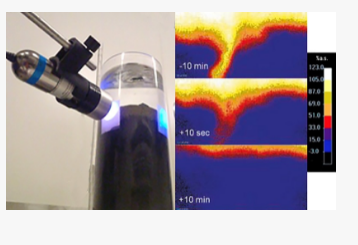

沉積物內氧映射
氧是沉積物內微生物活動以及各種地球化學和生命過程的關鍵要素。氧的供給局部差異巨大，例如在分界面、不同深度或海底擾動處。該系統能夠直觀顯示長時間內氧的空間和時間動態。一次測量即可比較多個區域。VisiSensTM可對剖面或樣本表面進行非侵入式二維映射。這款便攜式設備在實驗室和現場均可使用。

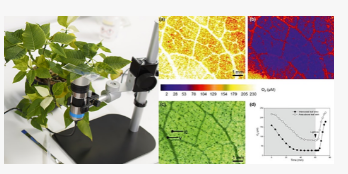

樹葉中氧氣呼吸可視化
植物是氧氣的生產者，同時也是氧氣的消耗者。將植物葉片表面氧含量可視化顯示能夠反映亮/暗環境下的氧氣變化情況。傳感膜附著于樹葉表面，將環境空氣中的氧氣與之隔離，并將相應被分析物水平進行高分辨率顯示。使用VisiSensTM甚至能夠研究不同花瓣與維管結構并對比其耗氧量。
| 規范 | |
|---|---|
| 溫度測量范圍 | 0-100%空氣飽和度(0-20.9%氧) |
| 響應時間(t90) | 30sec. |
| 傳感膜尺寸 | 5 x 5mm2 至 40 x 40mm2 |
| 一張圖像中傳感點數量 | 300,000 |
| 溫度測量范圍 | +5°C 至 +45°C |
| 性能 | |
| 兼容性 | 水溶液、乙醇 (最高 10 % V/V)、甲醇 (最高 10 % V/V)、pH值 2 -10 |
| 設備 | |
| 攝像芯片 | 增強彩色CMOS |
| 圖像分辨率 | 130萬像素(1280×1024像素) |
| 放大倍率 | 10倍至220倍(取決于所用適配管) |
| 視場 | ~2.3 x 2.0mm2至~4.1 x 3.3mm2; 通常 ~1.5 x 1.2cm2 |
| 輸出 | 15fps即時影像預覽(無存儲), 0.5fps全分辨率圖像存儲(.png ) |
| LED數量 | 8 |
| 尺寸 | 長度10cm, 直徑3.8cm |
| 重量 | 0.17 kg (不含適配管) |
| 材料 | 全鋁殼體 |
| 數字接口 | USB2.0,高速USB傳輸 |
