描述

該系統專為紅外測量而設計。

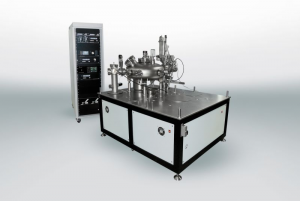

它由一個主機架、紅外分析儀架和三個帶有相關設備的腔室組成。紅外分析儀框架是獨立的，可以很容易地從主機架上斷開并移動到實驗室的另一個位置。

該系統可以在未來通過添加其他室或技術（例如 MBE）進行擴展。這種創新設計不僅可以在清晰、完美平坦的基材上進行掠入射時的反射吸收紅外光譜 (RA-IRS) 測量，而且還支持多晶粉末樣品在透射模式下的紅外測量。獨特的設計允許保持在 100 K 和 1000 K 之間的溫度的基材具有極高的靈敏度和長期穩定性的異常高質量的紅外光譜。

規格

負載鎖定室由渦輪分子泵組泵送，以在烘烤后產生優于 1 x 10?^-8毫巴的基礎真空。該室用于將樣品從大氣轉移到 UHV 系統中，而不會影響分配室或測量室的真空度。樣品首先安裝在樣品架上，然后使用特殊的專用夾具工具插入負載鎖定機構

分配室由 300l/s 的離子吸氣泵和鈦升華泵 (TSP) 抽真空，基本壓力為

測量室的獨特配置可以直接插入 FTIR 光譜儀的改進樣品室，從而實現非常緊湊的連接。測量室裝有一個高精度樣品操縱器。機械手具有 X、Y、Z 平移和 R1 旋轉。它旨在通過使用千分尺（X 和 Y 軸）或手輪（Z 軸）來精確手動放置樣品。旋轉驅動器用于提供繞 X 軸的 R1 旋轉。機械手可以在未來升級到完全電動化。樣品接收站安裝在機械手上，該機械手配有用于加熱和溫度控制的電觸點（K 型熱電偶）。樣品接收站還包含氣動加熱和冷卻開關。樣品加熱是通過在 ~3 bar 的壓力下與樣品架進行電氣連接來實現的。當壓力升至約 6 巴時，藍寶石球被壓在由銅制成的對應物上，從而熱連接到樣品架上。這樣，當使用液氮時，樣品可以冷卻到 100 K 的溫度。機械手的創新設計不僅可以在明確定義的表面上進行掠入射反射測量，還可以對氧化物粉末樣品進行透射測量。對于后一種類型的實驗，使用專門設計的樣品架。對于此類測量，操縱器旋轉 90°。這與紅外光譜儀中反射鏡的重新調整一起，允許在透射模式下進行測量?當壓力升至約 6 巴時，藍寶石球被壓在由銅制成的對應物上，從而熱連接到樣品架上。這樣，當使用液氮時，樣品可以冷卻到 100 K 的溫度。機械手的創新設計不僅可以在明確定義的表面上進行掠入射反射測量，還可以對氧化物粉末樣品進行透射測量。對于后一種類型的實驗，使用專門設計的樣品架。對于此類測量，操縱器旋轉 90°。這與紅外光譜儀中反射鏡的重新調整一起，允許在透射模式下進行測量?當壓力升至約 6 巴時，藍寶石球被壓在由銅制成的對應物上，從而熱連接到樣品架上。這樣，當使用液氮時，樣品可以冷卻到 100 K 的溫度。機械手的創新設計不僅可以在明確定義的表面上進行掠入射反射測量，還可以對氧化物粉末樣品進行透射測量。對于后一種類型的實驗，使用專門設計的樣品架。對于此類測量，操縱器旋轉 90°。這與紅外光譜儀中反射鏡的重新調整一起，允許在透射模式下進行測量?這樣，當使用液氮時，樣品可以冷卻到 100 K 的溫度。機械手的創新設計不僅可以在明確定義的表面上進行掠入射反射測量，還可以對氧化物粉末樣品進行透射測量。對于后一種類型的實驗，使用專門設計的樣品架。對于此類測量，操縱器旋轉 90°。這與紅外光譜儀中反射鏡的重新調整一起，允許在透射模式下進行測量?這樣，當使用液氮時，樣品可以冷卻到 100 K 的溫度。機械手的創新設計不僅可以在明確定義的表面上進行掠入射反射測量，還可以對氧化物粉末樣品進行透射測量。對于后一種類型的實驗，使用專門設計的樣品架。對于此類測量，操縱器旋轉 90°。這與紅外光譜儀中反射鏡的重新調整一起，允許在透射模式下進行測量?對于后一種類型的實驗，使用專門設計的樣品架。對于此類測量，操縱器旋轉 90°。這與紅外光譜儀中反射鏡的重新調整一起，允許在透射模式下進行測量?對于后一種類型的實驗，使用專門設計的樣品架。對于此類測量，操縱器旋轉 90°。這與紅外光譜儀中反射鏡的重新調整一起，允許在透射模式下進行測量

為了給 UHV/IR 設備增加更多的靈活性，在分配室的一個端口上連接了一個存儲室。該腔室可為多達六個樣品架提供 UHV 存儲。連接到該腔室的機械手的樣品接收站之一提供用于加熱和溫度測量的電觸點。

分配室有幾個備用端口，以便將來靈活使用，例如添加制備室或額外的高壓室，用于在高壓下進行實驗。
