Voltage Controlled Attenuator–2-8 GHz

Model: AAT-23-479/3S

電壓控制衰減器

名稱: AAT-23-479/3S
頻率范圍: 2-8千兆赫
衰減范圍: 64分貝
插入損耗: 最大5.5 dB。
VSWR: 最大2.00:1。
連接器類型: SMA（subject matter area的縮寫）
控制電壓:典型值為0至+8伏。
工作功率:< = 0 dBm
功率處理:+27 dBm最大值。
工作溫度:-25攝氏度至+ 80攝氏度

諧波失真受輸入功率和頻率的影響。
對于小于0.0 dBm的輸入功率，典型失真為50 dBc。
對于小于0.0 dBm的輸入功率，雙音交調產物的典型值為54 dBc。
這些衰減器是雙向的。
J1或J2可用作輸入。

其他可用的頻帶和衰減范圍。

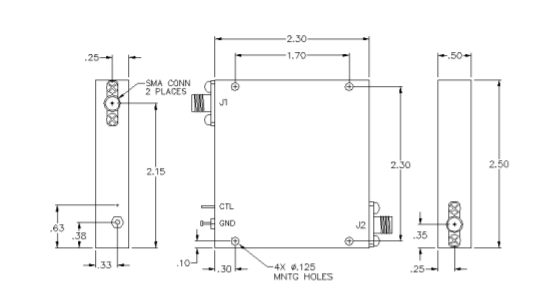

圖紙：
