Digital Step Attenuator, 8-12.4 GHz

衰減器

Model: DAT-21-482/1S

Pulsar 衰減器 DAT-21-482/1S 覆蓋 8-12.4 GHz 范圍，而我們完整的衰減器系列覆蓋高達 18 GHz 的頻率范圍。

衰減器DAT-21-482/1S的技術參數：

姓名： DAT-21-482/1S
頻率范圍： 8-12.4 GHz
衰減范圍： 64分貝
位數： 8
插入損耗： 最大 6.0 分貝
駐波比： 2.00:1 分貝最大值。
最低有效位： 0.250 LSB
連接器類型： SMA
標準分辨率為 8 位，最多可用 12 位。

工作功率：<= 0 dBm
功率處理：最大 +27 dBm。
切換時間：典型值為 600 納秒。
控制邏輯：TTL
電源：+12 至 +15 V @ +100 mA，典型
-12 至 -15 V @ -50 mA，典型
工作溫度：-25°C 至 +80°C

射頻連接器：SMA
母頭 Bi-定向：任何一個 SMA 連接器都可以用作輸入。

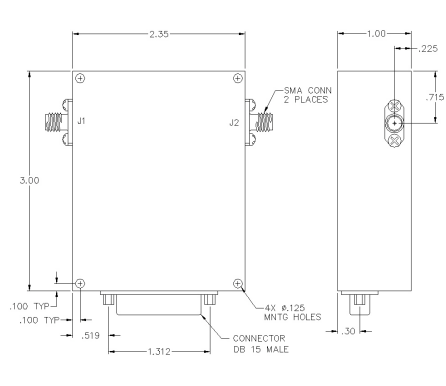

輪廓圖:
