美國Pulsar ID-01-302 解調器

Quadrature I.F. Mixer (Demodulator), 10.2-11.3 MHz

Pulsar iq 網絡 ID-01-302?覆蓋 10.2-11.3 MHz 的頻率范圍,而我們的完整 iq 網絡產品線覆蓋高達 16 GHz 的頻率范圍。任何 Pulsar 型號都可以根據您的特定性能或封裝要求進行定制,幾乎無需額外費用。Pulsar 已通過 ISO-9001 認證并注冊了 ITAR。

美國Pulsar ID-01-302 解調器規格參數:

名稱:ID-01-302
載波(LO)頻率:10.2-11.3 MHz
射頻頻率:LO ± 5 MHz
IQ 頻率:DC-5 MHz
轉換損耗:最大 10 dB
幅度平衡:最大 0.4 dB
相位平衡:最大 2°
隔離度

  • L/R:最小 40 dB
  • L/I:最小 35 dB
    駐波比(VSWR):最小 1.5:1
    連接器類型:Pin

端口配置

  • RF:14
  • LO:1
  • I:12
  • Q:5
  • 地線:2-4, 6-11, 13

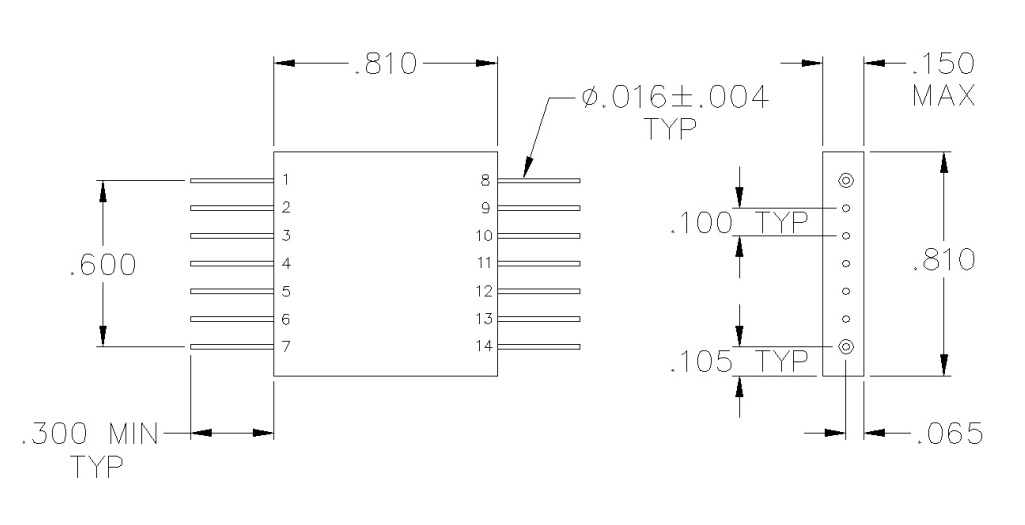

美國Pulsar ID-01-302 解調器圖紙:
