Voltage Controlled Linearized Attenuator, 1-4 GHz

壓控線性衰減器

Model: AAT-19-479A/7S

壓控線性衰減器AAT-19-479A/7S的技術參數：

姓名： AAT-19-479A/7S
頻率范圍： 1-4 GHz
衰減范圍： 64分貝
插入損耗： 最大 5.0 分貝
駐波比： 最大 1.80:1
連接器類型： SMA
傳遞函數：
32 dB 衰減范圍的典型值為 8 dB/Volt。
64 dB 衰減范圍的典型值為 16 dB/Volt。

典型開關速度：600 納秒
工作功率：<= 0 dBm
功率處理：最大 +27 dBm。
工作溫度：-25°C 至 + 80°C
直流電源：
+12 至 +15 V @ 100mA 典型值。
-12 至 -15 伏 @ 50mA 典型值。

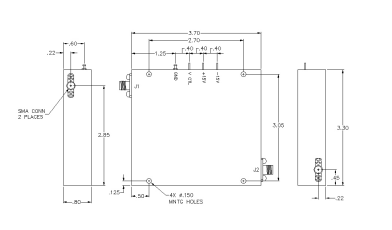

輪廓圖：
