Voltage Controlled Linearized Attenuator, 2-8 GHz

壓控線性衰減器

Model: AAT-22-479A/7S

Pulsar 衰減器 AAT-22-479A/7S 覆蓋 2-8 GHz 范圍，而我們完整的衰減器系列覆蓋高達 18 GHz 的頻率范圍。

壓控線性衰減器AAT-22-479A/7S的技術參數:

Name: AAT-22-479A/7S
頻率范圍： 2-8GHz
衰減范圍： 32分貝
插入損耗： 最大 4.0 分貝
駐波比： 最大 2.00:1
連接器類型： 高中
傳遞函數：
32 dB 衰減范圍的典型值為 8 dB/Volt。
64 dB 衰減范圍的典型值為 16 dB/Volt。

典型開關速度：600 納秒
工作功率：<= 0 dBm
功率處理：最大 +27 dBm。
工作溫度：-25°C 至 + 80°C
直流電源：
+12 至 +15 V @ 100mA 典型值。
-12 至 -15 伏 @ 50mA 典型值。

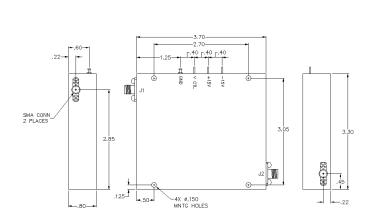

輪廓圖：
