Altec AIR 吸附式空氣干燥機 HRL 系列無熱蓄熱式吸附 式空氣干燥機 15 至 5000 SCFM

Altec AIR 吸附式空氣干燥機 采用變壓吸附 （PSA） 技術 通過低速空氣通過干燥劑實現更高效的干燥

吸附式空氣干燥機

Altec AIR 提供多種再生吸附式壓縮空氣干燥機。Altec AIR 再生式空氣干燥機采用變壓吸附 （PSA） 技術，旨在通過低速空氣通過干燥劑實現更高效的干燥，并通過大型內部空氣通道來減少壓降，從而最大限度地提高干燥過程的效率。

對于使用點，可實現露點優于 -100°F 的 Ultra-Dry 壓縮空氣。憑借我們精選的 MDH 系列 （0.4 – 3.2 SCFM）、VSA 系列 （2.8 – 12 SCFM） 和 HR 系列 （3.0 – 50 SCFM） 吸附式空氣干燥機，我們可以滿足您的清潔干燥空氣需求。Altec AIR 吸附式空氣干燥機可靠、維護成本低且易于監控。

Altec AIR 還提供吸附式空氣干燥解決方案，以滿足更大的氣流要求。我們的HRL系列（15 – 5000 SCFM）、HLD系列（15 – 2000 SCFM）、HOF系列（15 – 800 SCFM）、HHP系列（25 – 1800 SCFM）、HRE系列（100 – 6000 SCFM）、HBP系列（100 – 6000 SCFM）和HBS系列（60 – 3000 SCFM）干燥劑空氣干燥機提供了多種選擇，包括低露點干燥機，油田和危險場所干燥機， 和高壓用干燥器。我們較大的吸附式空氣干燥器使用無熱或加熱再生、鼓風機吹掃以及單塔或雙塔設計技術的組合，以滿足您的應用所需的壓力露點。

HRL 系列無熱蓄熱式吸附
式空氣干燥機

15 至 5000 SCFM

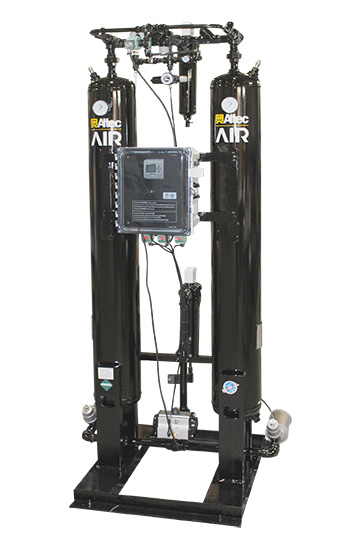

HRL 系列

Altec AIR 的 HRL 系列無熱吸附式空氣干燥機是我們?nèi)萘孔畲蟮脑偕諝飧稍餀C，可滿足工業壓縮空氣市場的需求。

  • ASME / CRN 認證壓力容器
  • 工廠安裝的過濾器，帶差壓表和預過濾器定時排水
  • E-Z 切換閥可實現極長的閥門壽命
  • 功能豐富的 ETL 認證 Pro-Logic 控制器，帶 NEMA 4 外殼
  • 可調節的吹掃流量，無論工作壓力如何，都能實現最佳設置
  • ISO 8573.1 2 級 -40°F/C 標準出口露點
標準功能：
  • 電源要求 – 120 VAC，1 相，60 Hz
  • 最大壓力 – 150 PSIG 標準
  • 最高工作溫度 – 120°F / 49°C
  • 塔式壓力表
  • OSHA 批準的消聲器
  • 干燥劑填充和排放口
  • ASME 安全泄壓閥
  • 待機模式
  • 手動循環步進
  • 控制線濾波器/調節器
可選功能：
  • EcoTronic 露點需求控制
  • 雙過濾器和旁通套裝
    • 已安裝 3 路旁路
    • 帶雙選擇前置濾波器的 6 路旁路
    • 9路旁路帶雙選預后濾波器
  • 環境溫度保護套件
  • 高壓 （200 PSIG） 型號
  • 升級的控制器
  • 無法切換警報
  • 不銹鋼控制管和配件
  • 螺栓固定結構

征集所有可用選項
一般規格：
入口流量：
（SCFM @ 100 PSIG）		 入口/出口
（NPT）		 大約吹掃
（SCFM @ 100 PSIG）
HRL-0015-1 15 1/2″ 2.25
HRL-0025-1 25 3.75
HRL-0040-1 40 6.00
HRL-0050-1 50 7.50
HRL-0075-1 75 1″ 11.25
HRL-0100-1 100 15.00
HRL-0130-1 130 19.50
HRL-0200-1 200 1-1/2″ 30.00
HRL-0250-1 250 37.50
HRL-0300-1 300 45.00
HRL-0400-1 400 2″ 60.00
HRL-0550-1 550 82.50
HRL-0650-1 650 97.50
HRL-0800-1 800 120.00
HRL-1000-1 型 1000 3 英寸?（FLG） 150.00
HRL-1250-1 1250 187.50
HRL-1500-1型 1500 225.00
HRL-2000-1 型 2000 4 英寸?（FLG） 300.00
HRL-2500-1型 2500 390.00
HRL-3000-1型 3000 450.00
HRL-4000-1型 4000 6 英寸?（FLG） 600.00
HRL-5000-1型 5000 750.00

選型根據壓縮空氣和氣體研究所 CAGI ADF 200 壓縮空氣標準，入口壓力為 100 PSIG，入口溫度為 100°F，壓力露點為 -40°F，提供符合壓縮空氣質量標準 8573-1 等級 1-2-1 的 ISO 質量。



尺寸：
重量
（lbs）		 高度
（in）		 寬度
（in）		 深度
（in）
HRL-0015-1 135 48 22 14
HRL-0025-1 155 60
HRL-0040-1 210 52 40 18
HRL-0050-1 220 60
HRL-0075-1 335 86 28 24
HRL-0100-1 425 79 27 30
HRL-0130-1 465
HRL-0200-1 685 82 31 32
HRL-0250-1 755 90 30
HRL-0300-1 800 31
HRL-0400-1 1000 93 32 38
HRL-0550-1 1535 36
HRL-0650-1 1360
HRL-0800-1 1645 38 38
HRL-1000-1 型 2365 46 56
HRL-1250-1 3530 100 84 64
HRL-1500-1型 2925 99 90
HRL-2000-1 型 5315 123 96 84
HRL-2500-1型 6205 126
HRL-3000-1型 6575
HRL-4000-1型 11055 112 108 107
HRL-5000-1型 11740 117 129 128

HRL 系列尺寸

乘數表（適用于 100 PSIG 以外的 INLET 壓力）：

最大入口流量?=?入口流量（上圖）x?入口流量系數 （A）?@ 實際壓力（下圖）
實際壓力?（PSIG） 60 70 80 90 100 110 120 130 140 150 175* 200* 225* 250*
INLET 流量系數 （A） 0.65 0.74 0.83 0.91 1.00 1.05 1.10 1.16 1.20 1.28 1.34 1.43 1.51 1.59

*這些壓力超過了 HRL 標準輸入。
