定子檢測系統LOTIS? QC-40

LOTIS? QC-40 提供價值鏈；對于制造或翻新中心的質量控制，到鉆井平臺上的檢查員，在那里做出關鍵的“通過/不通過”決策。

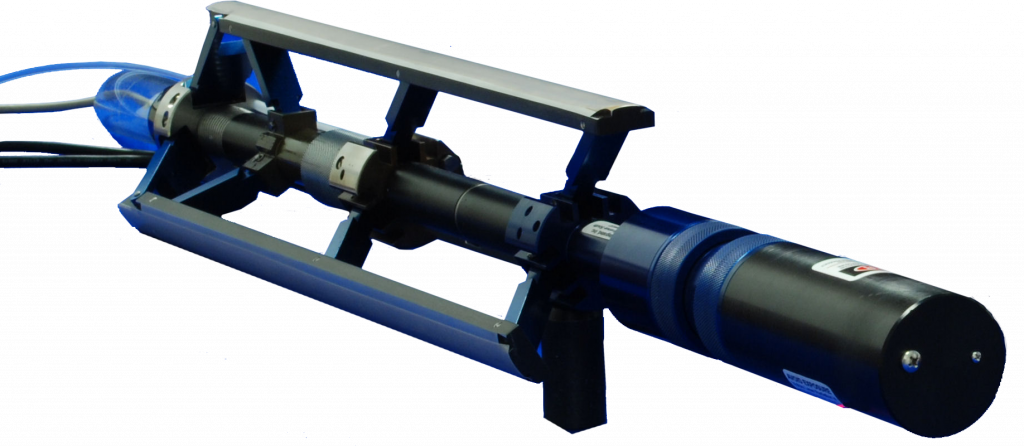

LOTIS? QC-40 是一種革命性的檢測工具，它提供了第一種實用的方法來有效地輪廓和測量 Moineau 型泵定子的復雜幾何形狀，以及管道和管道，或任何長的光滑或帶螺紋的氣缸 – 快速、可靠準確性。QC-40 探頭首先設計用于鉆井動力段，設計用于測量長達 10 英尺的管道的規則和不規則尺寸半徑；可以檢查多達 20 英尺的定子部分。

它是如何工作的？

QC-40 使用基于激光的表面輪廓來提供高度準確的橫截面尺寸輪廓和難以到達的管狀內部的測量 – 無論其幾何形狀或材料表面如何。

操作員通過將激光探頭插入管中并用膨脹的定心靴鎖定其位置來進行測量。一旦鎖定，它只是一個旋轉探頭的過程。激光頭收集測量數據，并通過系統軟件即時處理。

收集到的數據顯示在用戶直觀的控制臺上，為操作員提供關于測量的即時視覺反饋，以數值形式提供，并以圖形顯示被測管的幾何形狀。

操作員可以打印報告、保存文件以用于合規報告，或存檔結果以供日后檢索。再簡單不過了！

QC-40 是唯一一款能夠?qū)?nèi)部彈性體或單螺旋和雙螺旋形式動力部分定子鋼芯的圓周形狀進行 100% 輪廓分析的 NDT 儀器。?

應用與優勢：

• 用于確保正確的定子安裝和轉子尺寸選擇。?
• 用于芯徑從 2.2 英寸到 8.2 英寸的定子
• 標準配置： 長達 30 英尺的型材定子 – 帶有可選附件，對當今制造的任何長度定子的使用都沒有限制。
• 以 ±0.002 英寸的精度測量任何壁變形?
• 支持制造時的 100% 物品檢查、動力部分的安裝或定子的磨損測量，以及電機運行后。?
• 降低檢驗成本并提高 QC 合規性?
• 測量和映射輪廓以與設計輪廓進行比較，或檢測與制造的偏差。眼鏡?
• 為 QA/QC 經理提供改進的關鍵鉆機電機組件的質量控制?
• 易于學習 – 甚至更易于使用

LOTIS? QC-40 技術無與倫比。?

不要受矢量?jī)x表的限制，它根據設計僅測量大直徑，大約是產生功率的表面積的 7%。您需要有關其他 93% 表面的輪廓信息，以防止轉子錯配問題并提高功率部分性能。?

QC-40 使用激光輪廓測量法，每 360° 掃描快速捕獲 3600 個測量值。對于掃描中的每個表面，它都會捕獲 100% 的小直徑、大直徑和側面輪廓，從而提供有關整個定子幾何形狀的關鍵性能信息。?

減少失敗的運行并減少 NPT。

1. 憑借關于定子輪廓的 100% 信息，它可以防止由于不合適的問題而導致潛在的電機性能不佳的情況：

• 轉子和定子之間的錯誤設置或尺寸配對
• 轉子和定子之間密封不良或沒有密封
• 導致流體旁路的配合間隙
• 導致彈性體結塊或葉瓣損壞的氣穴現象。

QC-40 設計用于何處？

• 定向鉆機服務設施
• 泥漿馬達制造廠
• PCP 電力部分制造廠
• 鉆井設備服務公司
